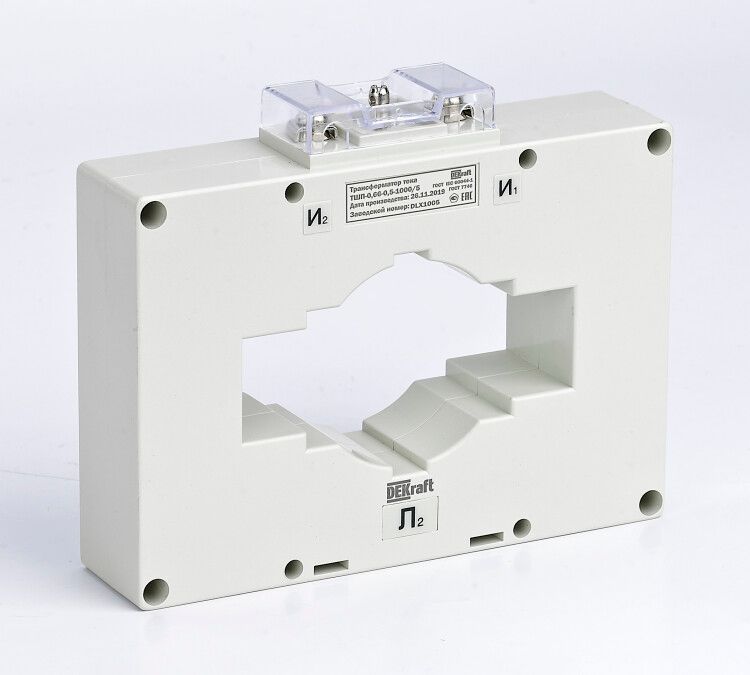

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 100мм от бренда DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с классом точности 0.5S и шинным исполнением подходит для установки на шинах сечением до 100×30 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 100мм используется в электрических сетях переменного тока частотой 50 Гц для преобразования больших токов (до 1000 А) в безопасные значения (5 А), подходящие для подключения измерительных устройств. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на вводах питания, в системах автоматизации, на конвейерах, насосных станциях и других местах, где требуется точный учет энергии или защита оборудования.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 1000 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта электроэнергии
• Номинальная вторичная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр окна: 100 мм - позволяет устанавливать на шины сечением до 100×30 мм или 60×40 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение приборов при аварийных режимах, когда ток может возрастать в 5 раз выше номинала
• Подключение вторичной цепи: винтовые зажимы - надёжное и удобное для многократного обслуживания
• Защита от прикосновения: да - исключает случайное касание к токоведущим частям

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 100мм - шинный тип, монтируется путём одевания на шину без разрывов цепи. Установка возможна на медные или алюминиевые шины с габаритами 100×30 мм или 60×40 мм. Для работы необходимо замкнуть вторичную цепь - размыкание её под нагрузкой недопустимо! Подключайте только к приборам с суммарной нагрузкой ≤10 ВА. Кабели вторичной цепи должны иметь минимальное сечение 2,5 мм2 (медные).

Безопасность и стандарты

Устройство соответствует требованиям российских нормативов и имеет сертификат. Корпус изготовлен из огнестойкого материала, защищён от несанкционированного доступа. Конструкция исключает риск поражения током при правильной установке. FS=5 гарантирует защиту измерительных приборов при кратковременных перегрузках.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые внутренние потери - снижают нагрев и энергопотери в сети
• Закрытый корпус с защитой от прикосновения - безопасен для персонала
• Винтовое подключение - долговечно, легко проверяется и обслуживается

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Нельзя использовать при нагрузке свыше 10 ВА - это вызовет погрешность измерений и перегрев
• Размыкание вторичной цепи под током - опасно! Может привести к пробою изоляции и выходу из строя
• Не рекомендовано применение вне диапазона температур, указанных в паспорте (обычно –25…+40 C)
• Не подходит для установки на шины толще 30 мм или шире 100 мм - физически не поместится

Примеры использования

• На главном вводе в промышленном цехе - для подключения электросчётчиков
• В системе автоматического управления двигателем - для контроля тока и защиты от перегрузки
• В распределительном пункте на заводе - для передачи сигнала в систему SCADA
• В комплекте с реле защиты - для отключения цепи при аварийных токах

Практические советы

• Перед монтажом убедитесь, что шина имеет нужные габариты - 100×30 мм или меньше. Нельзя принудительно запихивать шину большего сечения!
• Обязательно закоротите вторичную цепь перед отключением трансформатора от нагрузки - используйте перемычку на клеммах
• Выбирайте измерительные приборы с суммарной импедансом ≤2 Ом, чтобы не превысить 10 ВА
• Проверьте направление тока: маркировка “P1” должна быть обращена к источнику питания, “S1” - к прибору
• При использовании нескольких трансформаторов в одной цепи следите, чтобы все они были одного типа и класса точности - иначе возникнет погрешность учёта
• Трансформатор тока ТШП-0.66 0.5S 1000/5 10ВА, диаметр 100мм от DEKraft требует периодической проверки контактов - особенно в условиях вибраций и повышенной влажности
