Трансформатор тока ТШП-0,66 0,5S 400/5 5ВА, диаметр 60мм | 50109DEK Dekraft APC

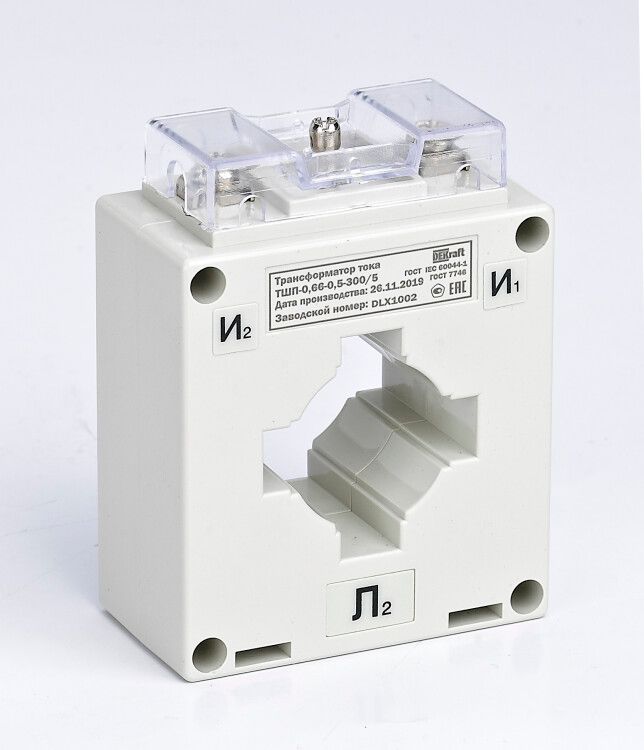

Трансформатор тока ТШП-0.66 0.5S 400/5 5ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с окном 60 мм и классом точности 0.5S подходит для установки на шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 400/5 5ВА, диаметр 60мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (до 400 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на шинах станций, конвейерах, насосных группах и других участках с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: 660 В
• Первичный ток: 400 А
• Вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает высокую точность даже при малых токах (от 1% от номинала), что важно для энергоучета
• Номинальная вторичная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потерь точности
• Диаметр окна: 60 мм - позволяет устанавливать на шину сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение приборов при аварийных режимах
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного подключения
• Конструкция: шинный тип с окном - монтируется без отключения питания

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 400/5 5ВА, диаметр 60мм устанавливается на шину через проходящее окно. Для монтажа необходимо:

• Убедиться, что сечение шины не превышает 60×20 мм - иначе невозможно плотное прилегание
• Не допускать механического усилия на выводы вторичной обмотки - они рассчитаны только на подключение провода
• Затягивать винты с моментом, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить контакт
• Обязательно замыкать вторичную обмотку при работе - разрыв цепи может вызвать опасное перенапряжение

Безопасность и стандарты

• Защита от прикосновения: выполнена по нормам - исключает случайный контакт с токоведущими частями
• Сертифицирован - соответствует требованиям ГОСТ и международным стандартам на измерительные трансформаторы
• Корпус изготовлен из огнестойкого материала - снижает риск распространения пламени при перегреве
• Работает в условиях температур +5C…+40C и относительной влажности до 80%

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии
• Стабильная работа при колебаниях нагрузки - минимизирует погрешности измерений
• Низкие потери мощности - экономически выгодно при длительной эксплуатации
• Монтаж без разрыва цепи - позволяет устанавливать устройство в действующих системах
• Надежное винтовое подключение - устойчиво к вибрациям и термическим циклам

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Нельзя использовать при токе выше 400 А - возможны перегрев и потеря точности
• Вторичная нагрузка не должна превышать 5 ВА - иначе класс точности 0.5S не гарантируется
• Не предназначен для установки вне помещений - отсутствует защита IP, не защищен от влаги и пыли
• Не следует применять в средах с химическими парами или агрессивными газами - материал корпуса не устойчив к таким воздействиям

Примеры использования

• Установка на главную шину вводного распределительного устройства (ВРУ) для подключения счетчиков
• Контроль тока на выходе частотного преобразователя
• Подключение к реле защиты двигателя в системе автоматизации производства
• Измерение потребления на линии конвейера или компрессора в заводском цехе

Практические советы

• Выбирая Трансформатор тока ТШП-0.66 0.5S 400/5 5ВА, диаметр 60мм, проверьте соответствие сечения шины - 60 мм окна достаточно для шины 60×20 мм, но недостаточно для более крупных
• При использовании нескольких приборов на вторичной стороне суммируйте их полные мощности - не превышайте 5 ВА
• Перед запуском всегда проверяйте целостность вторичной цепи - открытый контур опасен!
• Для долговечности избегайте установки рядом с источниками тепла или вибрации
• Этот трансформатор - часть серии DEKRAFT, совместим с другими изделиями этой серии по параметрам и креплению
