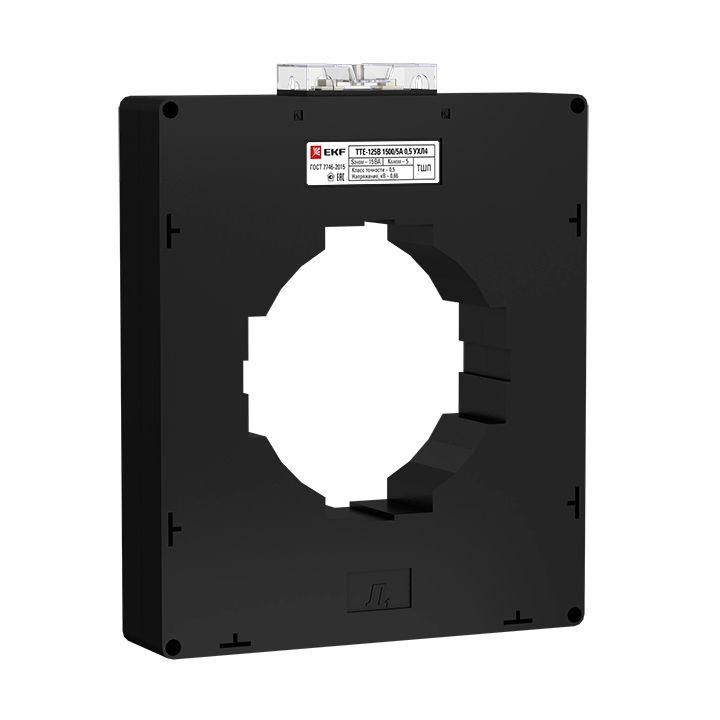

Трансформатор тока ТТЕ-125-2500/5А класс точности 0,5 (большой корпус) EKF PROxima | tte-125B-2500

Трансформатор тока ТТЕ-125-2500/5А класс точности 0,5 (большой корпус) от EKF предназначен для точного измерения больших токов в промышленных электросетях и передачи сигналов на счетчики, реле защиты и системы автоматизации. Модель относится к серии PROxima и используется там, где важна надежность и высокая точность измерений.

Назначение и область применения

Трансформатор тока ТТЕ-125-2500/5А преобразует большой первичный ток (до 2500 А) в безопасный вторичный ток (5 А), который можно подключить к измерительным приборам. Он работает в сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), на подстанциях и в цепях питания крупного оборудования - например, насосов, компрессоров, конвейеров и промышленных печей.

Технические характеристики

• Номинальный первичный ток: 2500 А - максимальный рабочий ток, который трансформатор способен корректно измерять.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством стандартных измерительных приборов и реле.
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне, что соответствует требованиям коммерческого учёта электроэнергии.
• Диаметр отверстия: 127 мм - позволяет установить трансформатор на шины или кабели большого сечения без разрезания проводника.
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке (например, два счетчика или один счетчик + реле).
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, в которой установлен трансформатор.
• Коэффициент безопасности (FS): 10 - при перегрузках ток может достигать 10× от номинала (25 000 А) без повреждения, сохраняя работоспособность.
• Высота: 127 мм - габариты корпуса, учитывающиеся при проектировании места установки.
• Подключение вторичной обмотки: винтовые зажимы - удобны для многократного подключения и отключения проводов.

Совместимость и монтаж

Трансформатор тока ТТЕ-125-2500/5А имеет монтажное исполнение «с окном» - он одевается на токоведущую шину или кабель без её разрыва. Установка выполняется на жестко закреплённую шину диаметром до 127 мм. Для правильной работы необходимо соблюдать полярность: вход первичной обмотки (маркируется L1) должен быть направлен к источнику питания, выход (L2) - к нагрузке. Вторичная цепь всегда должна быть замкнута - разрыв цепи при наличии тока в первичной обмотке опасен и может вызвать пробой изоляции.

Безопасность и стандарты

Трансформатор сертифицирован и соответствует требованиям российских нормативов для промышленного оборудования. Коэффициент безопасности FS=10 гарантирует устойчивость к кратковременным перегрузкам, характерным для аварийных режимов. Конструкция защищает от случайного контакта с токоведущими частями благодаря изолированному корпусу и глухому монтажу.

Преимущества

• Высокая точность класса 0,5 делает модель подходящей для коммерческого учёта электроэнергии.
• Большое отверстие 127 мм позволяет использовать его на массивных медных или алюминиевых шинах без доработки.
• Винтовое подключение вторичной обмотки упрощает обслуживание и диагностику.
• Коэффициент безопасности FS=10 снижает риск выхода из строя при КЗ или пусковых токах.
• Изготовлен в прочном корпусе, рассчитанном на длительную работу в условиях промышленных помещений.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 2500 А - возможны искажения показаний и перегрев.
• Вторичная нагрузка не должна превышать 10 В·А; подключение нескольких приборов требует проверки суммарной мощности.
• Не следует применять в сетях постоянного тока - работает только с переменным током 50 Гц.
• Не рекомендован для открытого монтажа вне щита - требуется защита от механических воздействий и атмосферных факторов.

Примеры использования

• Учёт потребления на главном вводе промышленного предприятия через щит ВРУ.
• Подключение к цифровому счётчику электроэнергии в системе АСКУЭ.
• Защита силового трансформатора 10/0,4 кВ через реле максимального тока.
• Контроль тока в цепи частотного преобразователя на насосной станции.

Практические советы

• Перед установкой проверьте диаметр шины - она должна свободно проходить через отверстие 127 мм, но не болтаться.
• Обязательно используйте экранированный кабель для вторичной цепи, особенно при длинных трассах (>10 м).
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - это создаёт опасное напряжение.
• При использовании нескольких трансформаторов в одной фазе убедитесь, что все они имеют одинаковый класс точности и направление намотки.
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей или в местах с повышенной вибрацией.
