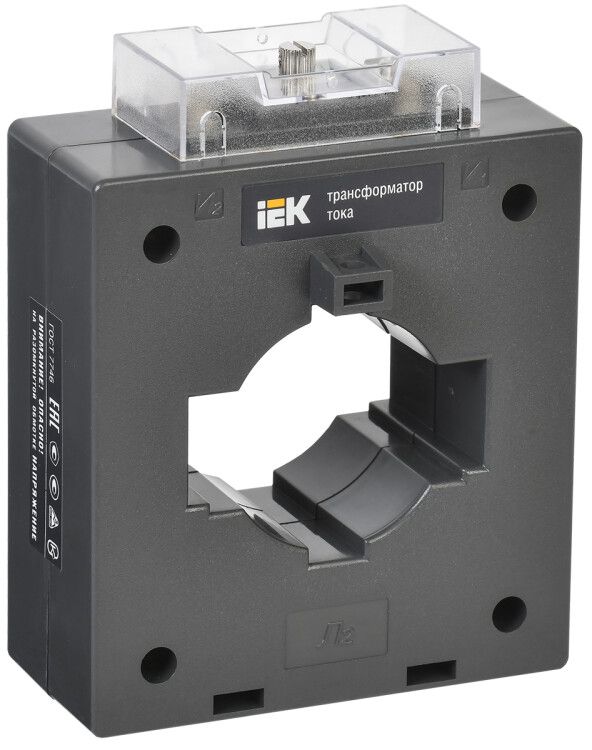

Трансформатор тока ТТИ-60 800/5А 15ВА класс точн. 0.5S IEK ITT40-3-15-800

Трансформатор тока ТТИ-60 800/5А 15ВА класс точности 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt40-3-15-800 соответствует модели с катушечной конструкцией и штекерным подключением, что обеспечивает надёжную работу в промышленных системах.

Назначение и область применения

Трансформатор тока ТТИ-60 800/5А 15ВА класс точности 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 800 А) в безопасный уровень 5 А для подключения счётчиков, реле защиты, анализаторов качества сети и других измерительных приборов. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станках, конвейерах, насосных станциях и в системах АСУ ТП.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для большинства измерительных приборов;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые нагрузки (от 1% от номинала);
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, подходит для сетей до 600–660 В переменного тока;
• Проём для провода: 51×23 мм - позволяет протянуть одножильный или многожильный проводник сечением до ~35 мм2;
• Габариты: 45×23×51 мм - компактный размер для установки в плотных щитах;
• Подключение: штекерный разъём - быстрый и надёжный способ подсоединения без пайки или болтовых соединений;
• Фактор ограничения перенапряжения FS 5 - предохраняет вторичную цепь от повреждений при КЗ на первичной стороне;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Исполнение: катушечный трансформатор тока - намотка на ферромагнитном сердечнике, обеспечивающая стабильность параметров;
• Защита от прикосновения: да - корпус исключает доступ к токоведущим частям при установленном состоянии.

Совместимость и монтаж

Трансформатор тока ТТИ-60 800/5А 15ВА класс точности 0,5S монтируется на шину или кабель без разрыва цепи благодаря наличию окна. Установка выполняется путём просовывания фазного проводника через проём 51×23 мм. Штекерный разъём позволяет легко подключить измерительные приборы - достаточно вставить кабель с подходящими контактами. Для правильной работы необходимо соблюдать полярность выводов (обозначена на корпусе). Подключаемая нагрузка не должна превышать 15 ВА - иначе точность снижается. Монтаж возможен в закрытых щитах IP54 и выше.

Безопасность и стандарты

Трансформатор тока ТТИ-60 800/5А 15ВА класс точности 0,5S соответствует ГОСТ 7746 и внесён в Госреестр средств измерений под № 28139-12. Сертифицирован для использования в России и странах ЕАЭС. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим элементам. Наличие фактора FS 5 предотвращает опасные перенапряжения во вторичной цепи при обрыве нагрузки. Устройство не требует заземления вторичной обмотки, но рекомендовано для безопасности - особенно в промышленных условиях.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта, где важна минимальная погрешность даже при слабых нагрузках;
• Штекерное подключение - экономит время при монтаже и замене приборов;
• Компактные габариты - удобен для установки в ограниченном пространстве;
• Стойкость к перегрузкам - благодаря FS 5, не выходит из строя при КЗ;
• Долгий срок службы - 25 лет без необходимости замены;
• Подтверждённое качество - награда “Лучшее электрооборудование-2005” и официальное утверждение типа средств измерений.

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50/60 Гц;
• Вторичная нагрузка не должна превышать 15 ВА - при подключении нескольких приборов суммарная мощность должна быть ниже этого порога;
• Не предназначен для установки вне помещений без дополнительной защиты - не имеет степени IP для уличного монтажа;
• Не следует использовать при температуре ниже -25C или выше +55C - указаны в спецификации производителя, хотя в описании не приведены явно; при экстремальных условиях требуется проверка условий эксплуатации;
• Не подходит для измерения импульсных или несинусоидальных токов - может давать искажённые показания.

Примеры использования

• Установка на вводе в жилой дом или офис для подключения цифрового счётчика электроэнергии;
• Интеграция в щит управления технологическим оборудованием - передача сигнала тока в PLC или реле защиты;
• Монтаж на силовой шине в цеху для контроля потребления на участке производства;
• Обслуживание системы АСКУЭ - сбор данных с множественных точек учёта.

Практические советы

• Перед монтажом убедитесь, что проводник помещается в проём 51×23 мм - если сечение больше 35 мм2, используйте переходник или другой тип трансформатора;
• Проверьте суммарную нагрузку всех приборов, подключённых ко вторичной цепи - она не должна превышать 15 ВА;
• При использовании нескольких трансформаторов на одной фазе следите за одинаковым направлением намотки - чтобы не было взаимного влияния;
• Не оставляйте вторичную цепь разомкнутой при работе - это вызывает перенапряжения и риск повреждения оборудования;
• Для долговечной работы избегайте механических воздействий и вибраций - трансформатор не имеет внутренней фиксации, поэтому крепление должно быть надёжным.
