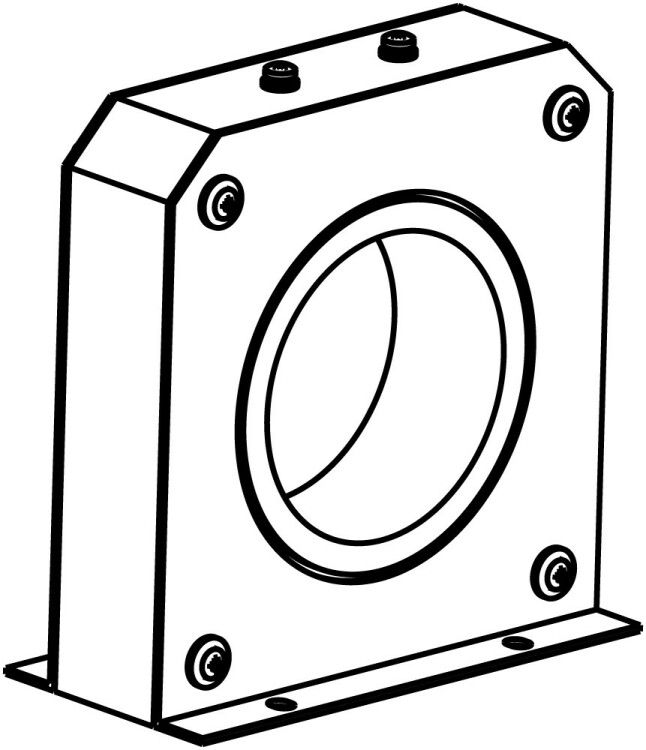

Трансформатор торка внешний в нейтрали ТСE 1600-4000A ACB2 SE SPA-E3CT40 APC

Трансформатор тока внешний в нейтрали ТСЕ 1600–4000A ACB2 SE - это датчик, предназначенный для измерения тока в рабочей нейтрали системы TN-S. Устройство совмещается с автоматическими выключателями Series PACT ACB и обеспечивает защиту от замыканий на землю через контроль тока нулевой последовательности.

Назначение и область применения

Трансформатор тока внешний в нейтрали ТСЕ 1600–4000A ACB2 SE используется исключительно для измерения тока в проводе рабочей нейтрали (N) в трёхфазных сетях с заземлением типа TN-S. Его основная задача - передача сигнала тока нулевой последовательности в устройства защиты, чтобы распознать утечку тока на землю. Применяется в паре с выключателями SystemePact ACB, где требуется функциональная защита от повреждений изоляции или случайного контакта фазы с корпусом оборудования.

Технические характеристики

• Тип: трансформатор тока внешнего монтажа
• Измеряемый ток: 1600–4000 А (переменный ток, AC)
• Способ установки: монтажная плата - устройство крепится напрямую к плате управления, не требует отдельной шины или проходного элемента
• Рабочий режим: постоянный, без перегрузок; рассчитан на длительную работу в условиях промышленной среды
• Выходной сигнал: аналоговый, пропорциональный первичному току - формирует сигнал для подключения к реле защиты

Совместимость и монтаж

Трансформатор тока внешний в нейтрали ТСЕ 1600–4000A ACB2 SE совместим только с выключателями серии SystemePact ACB. Монтировать его можно только после того, как провод рабочей нейтрали уже установлен в коммутационном аппарате. Крепление осуществляется на специальную монтажную площадку внутри щита - необходимо точно соблюсти положение сердечника вокруг нейтрального провода. Нельзя использовать этот трансформатор в качестве самостоятельного измерительного прибора - он всегда работает в составе защищённой цепи с соответствующим реле.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC 60044-1 и IEC 60947-2 для трансформаторов тока в силовой аппаратуре. Конструкция выполнена из материалов, устойчивых к воздействию масел, влаги и температурных колебаний в пределах промышленной эксплуатации. Электроизолированный корпус гарантирует безопасность при работе под напряжением до 1000 В переменного тока.

Преимущества

• Не требует разрезания нейтрального провода - устанавливается поверх существующего кабеля
• Обеспечивает точное определение тока нулевой последовательности даже при малой величине утечки
• Фиксируется жестко на монтажной плате, что снижает риск сдвига и потери чувствительности
• Поддерживается официально компанией Systeme Electric - запчасть и документация доступны в сервисной сети

Ограничения применения

• Не для систем IT или TT - только TN-S
• Не работает с однофазными нагрузками или двухпроводными цепями
• Запрещено применять вне комплекта SystemePact ACB - несовместим с другими бренда́ми и моделями выключателей
• Не предназначен для измерения постоянного тока (DC)
• Чувствителен к механическому сдвигу - при перемещении провода нейтрали после установки возможна потеря точности

Примеры использования

• Защита промышленных станков с частотным преобразователем, где есть высокий уровень третьих гармоник
• Энергообъекты с большим числом одновременно работающих компьютеров и серверов - там часто возникают утечки через нейтраль
• Центры обработки данных, где важна быстрая реакция на пробой изоляции в кабельных трассах
• Производственные участки с повышенной влажностью - например, пищевые заводы, хладагрегаты

Практические советы

• Перед установкой проверьте, что нейтральный провод имеет достаточную гибкость - плотно закручивать его в трансформатор нельзя, иначе деформируется сердечник
• При сборке щита располагайте ТСЕ 1600–4000A ACB2 SE так, чтобы к нему был свободный доступ для диагностики - он не герметичен, нуждается в осмотре
• Используйте только оригинальные кабели SystemePact ACB - сторонние провода могут иметь другую форму или диаметр, нарушая контур магнитной связи
• После монтажа проведите тестирование: временно увеличьте ток утечки имитацией (через испытательный резистор) и убедитесь, что реле реагирует
• Не используйте в местах с сильными помехами - рядом с частотниками или сварочными машинами возможны ложные срабатывания
