Трансформатор торка внешний в нейтрали ТСE 630-1600A ACB1 SE SPA-E3CT16 APC

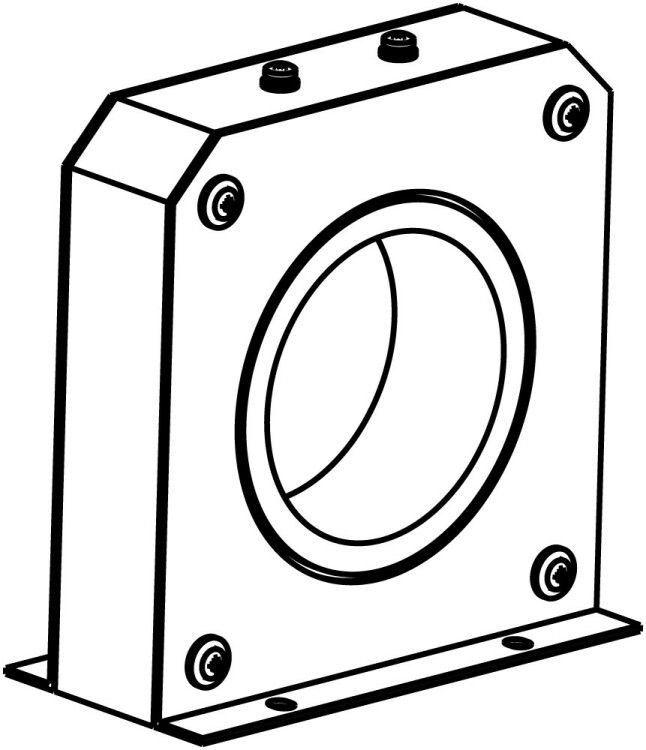

Трансформатор тока внешний в нейтрали ТСЕ 630-1600A ACB1 SE - это датчик, предназначенный для измерения тока в рабочей нейтрали при использовании автоматических выключателей SystemePact ACB1. Устройство обеспечивает защиту от замыканий на землю по току нулевой последовательности и монтируется непосредственно на нейтральный проводник системы TN-S.

Назначение и область применения

Трансформатор тока внешний в нейтрали ТСЕ 630-1600A ACB1 SE используется исключительно в паре с 3-полюсными выключателями серии SystemePact ACB1. Его основная задача - контроль тока в проводе рабочей нейтрали (N) в сетях с заземлением типа TN-S. Это позволяет выявить утечки тока на землю и активировать защиту от замыканий на землю по принципу тока нулевой последовательности. Применяется в распределительных щитах промышленного и коммерческого назначения, где требуется повышенная безопасность электроснабжения - например, на объектах с высокой плотностью нагрузки, в центрах обработки данных, на производствах с чувствительным оборудованием.

Технические характеристики

• Тип изделия: трансформатор тока внешнего монтажа
• Номинальный ток: 630–1600 А (диапазон измерения)
• Способ монтажа: установка на монтажную плату (фиксация через контактную площадку)
• Работает совместно с выключателями SystemePact ACB1
• Измеряет ток в проводнике рабочей нейтрали (N)
• Поддерживает системы заземления TN-S

Совместимость и монтаж

Трансформатор тока внешний в нейтрали ТСЕ 630-1600A ACB1 SE совместим только с автоматическими выключателями SystemePact ACB1. Монтаж выполняется на монтажной плате - устройство фиксируется механически и подключается к соответствующему входу устройства защиты. Нейтральный проводник проходит через окно трансформатора; важно, чтобы он был цельным, без разрывов, и имел достаточную жесткость для надежного прохождения. Подключение требует точного соблюдения полярности и правильного расположения в цепи. Не допускается использование с другими сериями выключателей, даже от того же бренда.

Преимущества

• Высокая точность измерения тока нейтрали в широком диапазоне (630–1600 А)
• Упрощает внедрение защиты от замыканий на землю без модификации основного оборудования
• Закрытый корпус защищает от внешних воздействий при монтаже внутри щита
• Оптимизирован для работы в составе комплексной системы SystemePact ACB1

Ограничения применения

• Не работает с выключателями других серий, включая другие модели Systeme Electric
• Не предназначен для использования в системах IT или TT - только TN-S
• Требует наличия целостного нейтрального провода без ответвлений до точки установки
• Не подходит для измерения токов выше 1600 А - возможна перегрузка и повреждение
• Не является самостоятельным устройством защиты - требует подключения к реле или контроллеру, совместимому с SystemePact ACB1

Примеры использования

• Защита распределительного щита на заводе с частотными преобразователями, создающими гармонические искажения
• Обеспечение безопасности в серверной комнате с несколькими ИБП и UPS-системами
• Контроль утечек в многоквартирном доме с большим числом однофазных потребителей, подключенных к трёхфазной сети
• Автоматизация систем освещения и вентиляции в торгово-развлекательных центрах

Практические советы

• Перед монтажом проверьте, что нейтральный провод имеет подходящую толщину - он должен свободно проходить через окно трансформатора без усилия
• Убедитесь, что все соединения в цепи нейтрали выполнены качественно - плохой контакт может вызвать ложные срабатывания защиты
• При сборке щита располагайте ТСЕ 630-1600A ACB1 SE так, чтобы к нему был доступ для обслуживания - он не герметичен и не рассчитан на открытые условия
• Используйте только оригинальные кабели и комплектующие от Systeme Electric - несовместимые элементы могут нарушить работу всей системы
• После установки протестируйте функциональность с помощью имитации утечки тока - это гарантирует корректную работу защиты
