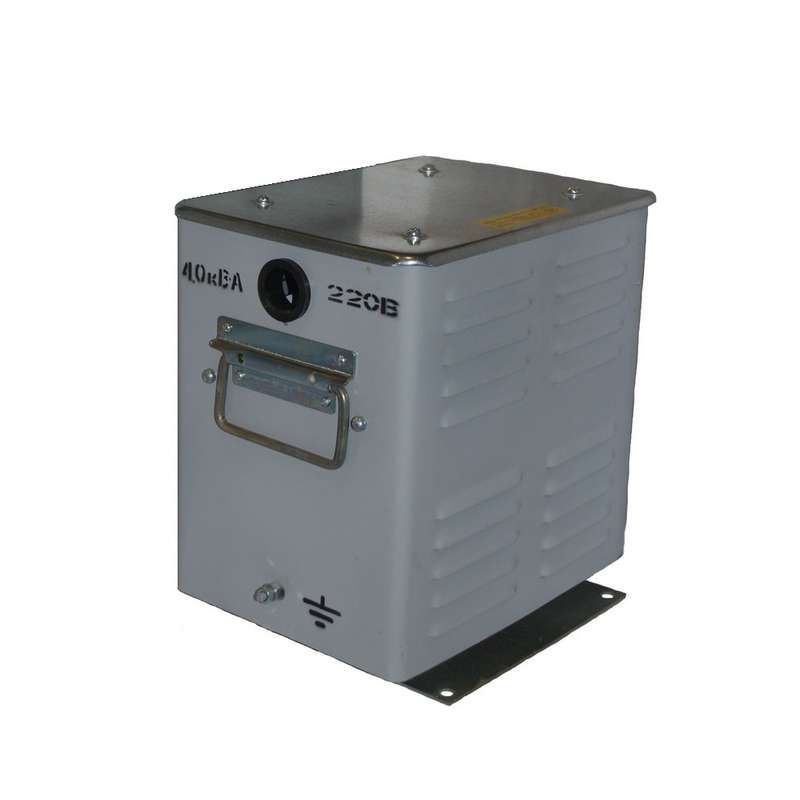

Трансформатор ТСЗИ-4.0-380-220/36 ЭТЗ Калуга Электротехнический з-д 30363А

Трансформатор трехфазный силовой низковольтный ТСЗИ-4.0-380-220/36 ЭТЗ - это понижающий трансформатор от Электротехнического завода Калуга, предназначенный для безопасного снижения напряжения с 380/220 В до 36 В. Он используется там, где требуется надежное питание цепей управления, местного освещения и сигнализации, особенно в условиях повышенной опасности поражения электрическим током.

Назначение и область применения

Трансформатор трехфазный силовой низковольтный ТСЗИ-4.0-380-220/36 ЭТЗ предназначен для преобразования высокого входного напряжения (до 380 В) в безопасное низкое выходное напряжение 36 В. Его основная задача - обеспечить питание цепей управления, аварийного освещения, световой и звуковой сигнализации на промышленном оборудовании. Применяется в системах, где важна безопасность персонала: станках, конвейерах, автоматических линиях, щитах управления. Устройство соответствует требованиям к “трансформатору безопасности” - то есть исключает риск поражения током при контакте с вторичной цепью.

Технические характеристики

• Номинальная мощность: 4000 В·А - способен выдерживать длительную нагрузку до 4 кВА без перегрева;
• Первичное напряжение: 380...220 В - работает в широком диапазоне сетевых напряжений, что позволяет использовать его в различных распределительных системах;
• Вторичное напряжение: 36 В - выбрано как безопасное для человеческого организма согласно нормам электробезопасности;
• Схема соединения обмоток: звезда-треугольник - обеспечивает гибкую работу при изменении напряжения сети и балансировку фаз;
• Материал проводников: медь - гарантирует низкие потери, долговечность и устойчивость к нагреву;
• Относительное напряжение короткого замыкания (Uk): 4 % - низкий показатель, значит, устройство хорошо сохраняет стабильность напряжения при скачках нагрузки;
• Степень защиты IP22 - защищён от капель воды, падающих под углом до 15°, и от доступа пальцев к токоведущим частям, но не герметичен;
• Защита от короткого замыкания: да - внутренние тепловые и электромагнитные защиты предотвращают повреждение при аварийных режимах.

Совместимость и монтаж

Трансформатор трехфазный силовой низковольтный ТСЗИ-4.0-380-220/36 ЭТЗ рассчитан на установку в электрощитах и шкафах управления. Для монтажа необходимы три фазы 380/220 В и место с достаточным воздушным охлаждением. Подключение первичной стороны выполняется по схеме “звезда” или “треугольник”, в зависимости от сети. Вторичная сторона - трёхпроводная, выводы 36 В подключаются к управляемым устройствам. Масса устройства требует прочного крепления. Обязательно соблюдайте полярность фаз и заземление корпуса. Не допускается установка в помещениях с постоянной влажностью выше 90% или температурой ниже -10C и выше +40C.

Безопасность и стандарты

Трансформатор ТСЗИ-4.0-380-220/36 ЭТЗ разработан как трансформатор безопасности и соответствует требованиям ГОСТ 14254 (IP22) и ГОСТ Р 50571. Это означает, что он предназначен для использования в цепях с ограниченным напряжением (SELV - безопасное сверхнизкое напряжение). Защита от короткого замыкания и низкое значение Uk обеспечивают стабильную работу даже при внезапных перегрузках. Корпус выполнен из стали с покрытием, препятствующим коррозии, а все токоведущие части недоступны при обычном обслуживании.

Преимущества

• Высокая надёжность благодаря медным обмоткам и качественной сборке;
• Широкий диапазон входного напряжения (220–380 В) - совместим с большинством промышленных сетей;
• Автоматическая защита от КЗ продлевает срок службы и снижает риски аварий;
• Низкий уровень напряжения короткого замыкания (4%) - минимизирует просадки напряжения при запуске оборудования;
• Подходит для использования в системах, где требуется повышенная электробезопасность - например, в пищевой, химической и машиностроительной отраслях.

Ограничения применения

• Не предназначен для эксплуатации вне помещений - степень защиты IP22 не обеспечивает защиту от прямых струй воды или пыли;
• Не рекомендован для работы при температурах ниже -10 C и выше +40 C - возможны снижение КПД и перегрев;
• Не следует применять в средах с высокой концентрацией масел, паров растворителей или агрессивных газов - возможно повреждение изоляции;
• Обмотки нельзя заменять на алюминиевые без согласования с производителем - это влияет на тепловые характеристики и срок службы.

Примеры использования

• Питание кнопочных станций управления на металлорежущих станках;
• Освещение рабочих зон внутри закрытых машинных отделений;
• Сигнализация состояния оборудования (индикаторы “готово”, “авария”);
• Управление клапанами, реле и микроконтроллерами в системах автоматизации;
• Электроустановки в цехах с повышенной влажностью (например, мойки, участки окраски).

Практические советы

• Выбирая трансформатор ТСЗИ-4.0-380-220/36 ЭТЗ, проверьте соответствие вашего напряжения сети диапазону 220–380 В - при неверном подключении возможен отказ;
• Убедитесь, что посадочные места в щите имеют достаточные размеры - габариты устройства требуют свободного пространства вокруг для теплоотвода;
• При использовании нескольких таких трансформаторов в одном щите - располагайте их с зазором не менее 5 см между корпусами;
• Не забывайте про заземление корпуса - это обязательное условие для соответствия нормам электробезопасности;
• Если нужна альтернатива медным обмоткам - запросите исполнение с алюминием у производителя заранее, чтобы избежать задержек и несоответствий.
