Трансформатор ТСЗИ-2.5-380-220/36 ЭТЗ Калуга Электротехнический з-д 3706А

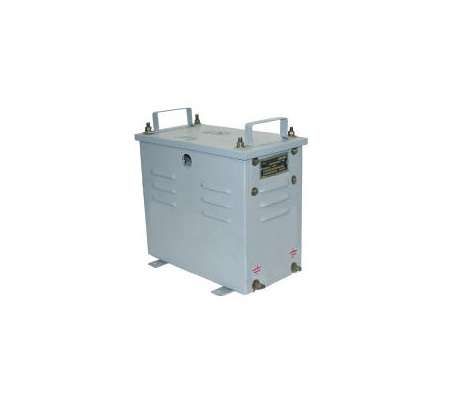

Трансформатор трехфазный силовой низковольтный ТСЗИ-2.5-380-220/36 ЭТЗ - это понижающий трансформатор от Электротехнического завода Калуга, предназначенный для безопасного снижения напряжения с 380/220 В до 36 В. Он используется там, где требуется надежное питание цепей управления, светильников и сигналов, особенно в условиях повышенной опасности поражения электрическим током.

Назначение и область применения

Трансформатор трехфазный силовой низковольтный ТСЗИ-2.5-380-220/36 ЭТЗ предназначен для преобразования высокого входного напряжения (до 380 В) в безопасное низкое выходное напряжение 36 В. Его основная задача - питать цепи управления, местное освещение, сигнальные устройства и другие низковольтные системы на производстве.

Подходит для установки на станках, конвейерах, автоматических линиях, в щитовых помещениях и других объектах, где важна безопасность персонала. Особенно эффективен там, где необходимо исключить риск поражения током при обслуживании оборудования.

Технические характеристики

• Номинальная мощность: 2500 В·А - способен питать нагрузку суммарной мощностью до 2,5 кВА при напряжении 36 В.
• Первичное напряжение: 380…220 В - работает как от трёхфазной сети 380 В, так и от однофазной 220 В (при правильном подключении фаз).
• Вторичное напряжение: 36 В - соответствует требованиям безопасности для рабочих зон.
• Схема соединения: звезда-треугольник - позволяет гибко адаптировать подключение под тип сети и нагрузку.
• Материал обмоток: медь - обеспечивает низкие тепловые потери и долгий срок службы.
• Степень защиты IP22: защищён от капель воды, падающих под углом до 15°, и от доступа пальцев к токоведущим частям.
• Uk = 5 %: внутреннее сопротивление трансформатора - нормальное значение для силовых устройств, обеспечивающее устойчивую работу при скачках нагрузки.
• Защита от КЗ: да - имеет встроенную термическую защиту от перегрузок и коротких замыканий.
• Проект как трансформатор безопасности: да - соответствует требованиям ГОСТ Р МЭК 61558-2-6 для безопасных низковольтных систем.

Совместимость и монтаж

Трансформатор трехфазный силовой низковольтный ТСЗИ-2.5-380-220/36 ЭТЗ рассчитан на монтаж в распределительных шкафах или на стене. Подключение выполняется через клеммы на корпусе. Для работы от сети 220 В необходимо подключать одну фазу и ноль - остальные выводы остаются свободными. Убедитесь, что посадочные размеры совпадают с местом установки - внешние габариты указаны в чертежах производителя.

Обязательно соблюдайте полярность фаз при подключении первичной стороны. Отсутствие заземления корпуса недопустимо - он должен быть надёжно соединён с контуром заземления объекта.

Безопасность и стандарты

Трансформатор ТСЗИ-2.5-380-220/36 ЭТЗ разработан как трансформатор безопасности и соответствует требованиям ГОСТ Р МЭК 61558-2-6. Выходное напряжение 36 В относится к категории сверхнизкого напряжения (СНН), которое считается безопасным для человека даже при случайном контакте.

Степень защиты IP22 предотвращает попадание крупных частиц и вертикальных капель воды, однако не допускает мойку или воздействие струи воды. Для влажных сред рекомендовано использовать дополнительную защитную оболочку или помещение с контролируемой влажностью.

Преимущества

• Высокая надёжность благодаря медным обмоткам и термической защите от КЗ.
• Гибкость входного напряжения - работает как от 380 В, так и от 220 В.
• Соответствие стандартам безопасности - идеален для рабочих зон с высокими требованиями к электробезопасности.
• Низкий уровень шума и вибраций - подходит для установки рядом с операторскими пунктами.
• Простота обслуживания - отсутствие движущихся деталей, минимальный уход.

Ограничения применения

• Не предназначен для длительной работы при перегрузке выше 2500 В·А - возможен перегрев и срабатывание защиты.
• IP22 не обеспечивает защиту от брызг, пыли или влаги в открытых условиях - запрещено использование вне закрытых шкафов.
• Не применяется для питания силового оборудования (двигатели, нагреватели) - только для контроля, освещения и сигнализации.
• Не поддерживает регулирование выходного напряжения - фиксированный коэффициент понижения.
• Не рекомендуется для установки в местах с температурой ниже -10 C или выше +40 C без дополнительного теплообмена.

Примеры использования

• Питание кнопочных станций управления на металлорежущих станках.
• Освещение рабочих зон внутри технологического оборудования (например, в камерах проверки качества).
• Сигнальные лампы и индикаторы состояния на автоматических линиях.
• Системы аварийной сигнализации в пищевой и химической промышленности.
• Контрольные цепи в щитах управления с высоким уровнем требований к электробезопасности.

Практические советы

• Выбирая трансформатор ТСЗИ-2.5-380-220/36 ЭТЗ, убедитесь, что суммарная мощность всех подключаемых устройств не превышает 2500 В·А - лучше оставлять запас 15–20 %.
• При использовании в сетях с нестабильным напряжением (частые просадки) рекомендуется установить стабилизатор на входе.
• Проверьте соответствие сечения кабеля вторичной цепи - для 36 В и 2500 В·А максимальный ток около 69 А, используйте кабель минимум 16 мм2.
• Если нужна альтернатива медным обмоткам - можно заказать вариант с алюминиевыми проводами, но учтите: они менее надёжны при многократных перегрузках.
• При монтаже в шкафу обеспечьте достаточную вентиляцию - трансформатор выделяет тепло, особенно при работе на пределе мощности.
