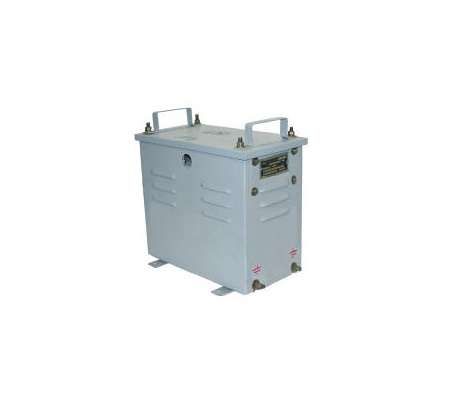

Трансформатор ТСЗИ-1.6-380-220/36 ЭТЗ Калуга Электротехнический з-д 16926А

Трансформатор силовой трехфазный низковольтный ТСЗИ-1.6-380-220/36 от Электротехнического завода Калуга предназначен для снижения напряжения до безопасного уровня 36 В, обеспечивая питание цепей управления, местного освещения и сигнализации в промышленных системах.

Назначение и область применения

Трансформатор силовой трехфазный низковольтный ТСЗИ-1.6-380-220/36 используется для преобразования высокого входного напряжения (380–220 В) в низкое выходное - 36 В. Он применяется там, где требуется повышенная безопасность персонала: в цепях управления станков, на конвейерах, в системах аварийной сигнализации и локального освещения. Благодаря тому, что он разработан как трансформатор безопасности, его можно использовать в условиях с высокой вероятностью случайного контакта с токоведущими частями.

Технические характеристики

• Номинальная мощность: 1600 В·А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Первичное напряжение: 380...220 В - работает в широком диапазоне сетевых напряжений, совместим с большинством промышленных трёхфазных сетей;
• Вторичное напряжение: 36 В - соответствует требованиям безопасности для рабочих зон;
• Схема соединения обмоток: звезда-треугольник - позволяет гибко адаптировать трансформатор под тип сети и нагрузку;
• Материал проводника: медь - обеспечивает низкие потери, хорошую теплопроводность и долговечность;
• Относительное напряжение короткого замыкания: 5,5 % - указывает на внутреннее сопротивление, влияющее на устойчивость к скачкам тока;
• Степень защиты IP22 - защищён от капель воды, падающих под углом до 15°, и предотвращает доступ пальцев к опасным частям;
• Автоматическая защита от короткого замыкания - встроена, исключает необходимость внешних предохранителей в базовой комплектации.

Совместимость и монтаж

Трансформатор силовой трехфазный ТСЗИ-1.6-380-220/36 рассчитан на установку в щитовые помещения или на стену. Для подключения используются клеммы на корпусе - три фазы на входе (L1, L2, L3), ноль и заземление. Выходные клеммы дают 36 В между фазами и нулём. Учитывайте посадочные размеры: трансформатор имеет жесткую рамную конструкцию, требующую крепления болтами через отверстия в основании. Монтаж допускается только в сухих, хорошо вентилируемых помещениях. Подключение необходимо выполнять после отключения питания и проверки фазировки.

Безопасность и стандарты

Трансформатор ТСЗИ-1.6-380-220/36 выполнен в соответствии с требованиями к устройствам класса безопасности II. Его применение в цепях с напряжением 36 В соответствует нормам ГОСТ 12.2.007.0 и ПУЭ для зон с повышенной опасностью поражения током. Защита IP22 гарантирует, что внутренние части недоступны для прикосновения пальцами и защищены от вертикальных брызг. Конструкция не содержит открытых токоведущих элементов вне корпуса.

Преимущества

• Высокая надёжность благодаря медным обмоткам и качественной изоляции;
• Встроенная защита от КЗ снижает риск повреждения оборудования и уменьшает время простоя;
• Широкий диапазон входного напряжения (220–380 В) делает его универсальным для различных объектов;
• Произведён в России - соответствие отечественным стандартам и наличие сервисной поддержки;
• Подходит для постоянной работы в режиме 100% нагрузки без принудительного охлаждения.

Ограничения применения

• Не предназначен для эксплуатации в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP22 не обеспечивает герметичность;
• Не рекомендован для использования на открытом воздухе или в неотапливаемых помещениях при температуре ниже 0 C без дополнительного обогрева;
• Не следует подключать к источникам постоянного тока - работает только на переменном токе частотой 50 Гц;
• Максимальная продолжительная нагрузка - 1600 В·А; превышение вызывает перегрев и сокращает срок службы.

Примеры использования

• Питание кнопочных станций управления на металлорежущих станках;
• Освещение рабочих зон внутри шкафов автоматизации;
• Сигнальные лампы и индикаторы на конвейерных линиях;
• Цепи управления реле и контакторов в пищевой и химической промышленности;
• Системы экстренного отключения с использованием кнопок “Стоп” на 36 В.

Практические советы

• Выбирая трансформатор ТСЗИ-1.6-380-220/36, убедитесь, что суммарная мощность всех потребителей на стороне 36 В не превышает 1600 В·А - учтите коэффициент одновременности;
• При подключении к сети 220 В используйте только две фазы - третьей не будет, но это не повлияет на работу;
• Обязательно заземлите корпус трансформатора даже при наличии защитного отключения - это обязательное условие безопасности;
• Если нужна альтернатива медным обмоткам - запросите исполнение с алюминиевыми проводами (по согласованию);
• Проверьте температуру корпуса при первой нагрузке - при нормальной работе она должна быть чуть выше окружающей, но не горячей на ощупь.
