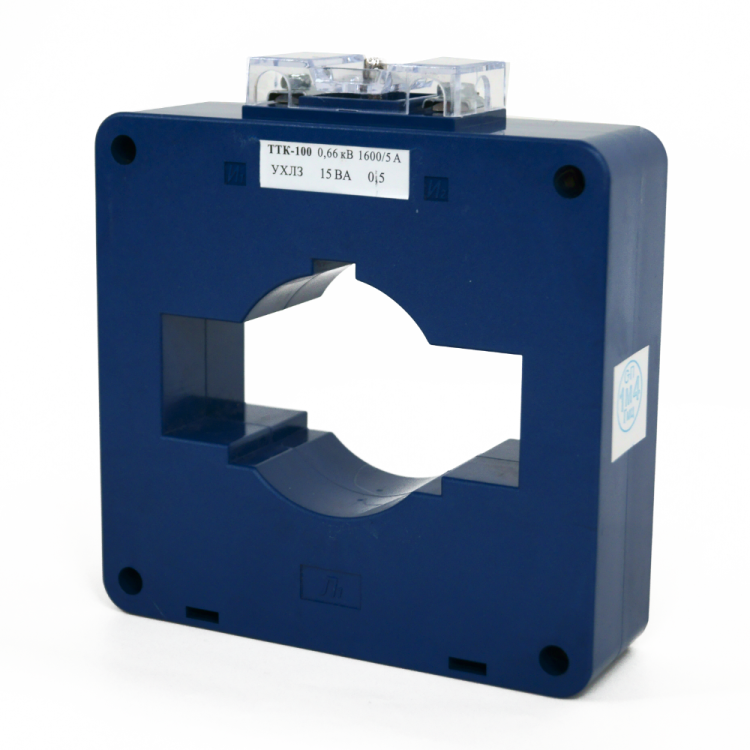

Трансформатор тока ТТК-100 1000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219626

Трансформатор тока измерительный ТТК-100-1000/5А-15ВА-0,5-УХЛ3 от КЭАЗ предназначен для точного измерения переменного тока до 1000 А в цепях напряжением до 1000 В. Артикул 219626 соответствует серийному решению ИТТ и используется в системах учёта, защиты и контроля на промышленных объектах.

Назначение и область применения

Трансформатор тока измерительный ТТК-100-1000/5А-15ВА-0,5-УХЛ3 преобразует высокий первичный ток (1000 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты, устройств автоматики. Применяется в распределительных щитах, на вводах питания, в цепях силового оборудования - например, у станков, насосов, конвейеров, где требуется точный контроль потребления энергии.

Технические характеристики

• Номинальный первичный ток: 1000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 15 В·А - допустимая нагрузка на вторичную обмотку
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В
• Диаметр отверстия: 62 мм - позволяет протянуть проводник до этого сечения
• Способ подключения вторичной цепи: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения
• Монтажное исполнение: с окном - однократное прохождение провода через корпус

Совместимость и монтаж

Трансформатор тока измерительный ТТК-100-1000/5А-15ВА-0,5-УХЛ3 монтируется на монтажную плату или жестко закрепляется в щите. Проходящий проводник (первичный) пропускается через центральное отверстие диаметром 62 мм. Вторичная обмотка подключается к приборам через винтовые клеммы - важно соблюдать полярность (обозначены K1/K2). Нагрузка на вторичную цепь не должна превышать 15 В·А. Корпус не требует заземления, но сам трансформатор должен быть установлен в соответствии с требованиями ГОСТ 7746.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-100-1000/5А-15ВА-0,5-УХЛ3 соответствует ГОСТ 7746 и имеет сертификат соответствия. Защита от прикосновения обеспечена конструкцией - доступ к токоведущим элементам невозможен при правильной установке. Степень защиты IP20 исключает попадание предметов более 12 мм, но не предназначена для работы во влажных или запылённых средах вне шкафа. Для безопасности вторичная цепь всегда замыкается перед включением первичного тока - разрыв цепи может вызвать опасное перенапряжение.

Преимущества

• Высокая классическая точность 0,5 - подходит для коммерческого учёта электроэнергии
• Широкий диапазон рабочих температур (УХЛ3) - надёжна в холодных и влажных помещениях
• Фактор FS 10 - устойчивость к кратковременным перегрузкам, снижает риск выхода из строя при пусках двигателей
• Винтовой контакт - прочное и долговечное подключение без необходимости пайки
• Совместимость с большинством стандартных измерительных приборов, работающих на 5 А

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает использование вне закрытых щитов - нельзя устанавливать на открытых площадках
• Запрещено работать с разомкнутой вторичной цепью - это создаёт высокое напряжение и опасность для персонала
• Максимальная нагрузка 15 В·А - не подходит для длинных кабелей или нескольких приборов одновременно без проверки суммарной мощности
• Диаметр 62 мм ограничен - не подходит для проводников больше 35–50 мм2 (зависит от типа изоляции)

Примеры использования

• Подключение к трёхфазному счётчику в главном вводном щите предприятия
• Контроль тока двигателя на конвейере с реле перегрузки
• Измерение потребления в цепи частотного преобразователя
• Автоматизация системы освещения на основе анализа тока нагрузки

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-100-1000/5А-15ВА-0,5-УХЛ3, когда ток в цепи близок к 80–100% от 1000 А - точность выше при работе в верхней части диапазона
• Проверьте суммарную мощность всех приборов, подключаемых ко вторичной обмотке - она не должна превышать 15 В·А
• При монтаже используйте проводники с изоляцией, рассчитанной на 1000 В - даже если ток ниже предела, напряжение может быть высоким
• Обязательно закорачивайте выводы K1-K2 перед отключением первичного тока - так предотвращаете возникновение импульса напряжения
• Для многократного монтажа используйте гибкий проводник - жёсткий кабель может повредить внутреннюю изоляцию при затяжке
