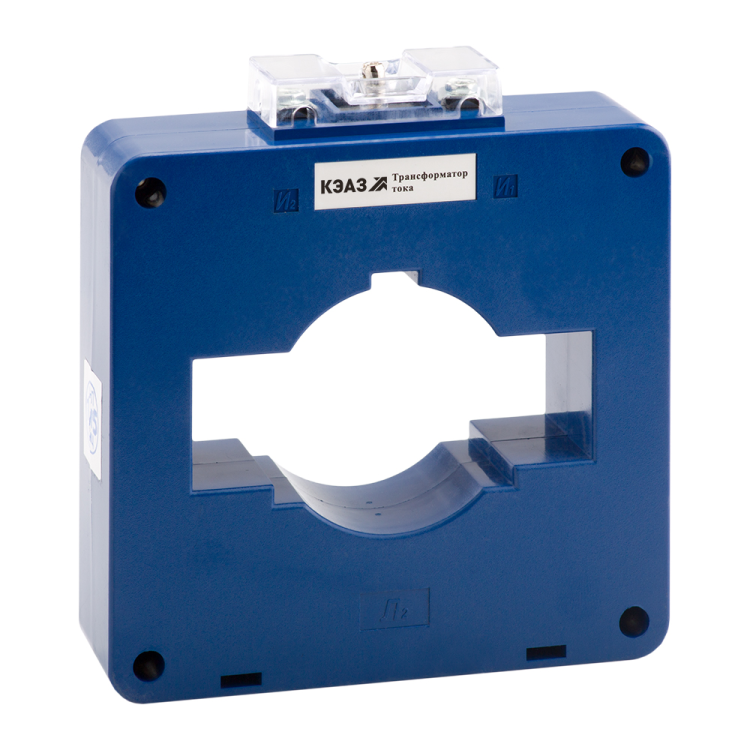

Трансформатор тока ТТК-85 1200/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219645

Трансформатор тока измерительный ТТК-85 1200/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 1200 А в цепях напряжением до 1000 В. Применяется в системах учета, защиты и контроля на промышленных объектах. Производится КЭАЗ, артикул 219645.

Назначение и область применения

Трансформатор тока измерительный ТТК-85 1200/5А 15ВА 0,5 УХЛ3 преобразует высокий первичный ток (1200 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков энергии, амперметров, реле защиты. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ. Часто используется на предприятиях с большими потреблениями: металлургия, химическая промышленность, водоканалы, транспортные узлы.

Технические характеристики

• Номинальный первичный ток: 1200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Частота: 50 Гц - предназначен для сетей промышленного переменного тока
• Диаметр отверстия: 52 мм - позволяет протянуть через него проводник или шину соответствующего сечения
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многожильных проводов
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Тип: однофазный, с окном - монтируется вокруг провода без его разрыва
• Сертифицирован по ГОСТ 7746

Совместимость и монтаж

Трансформатор тока измерительный ТТК-85 1200/5А 15ВА 0,5 УХЛ3 имеет монтажную плату и крепится на DIN-рейку или жестко на поверхность. Монтажное исполнение «с окном» позволяет установить его на уже смонтированную шину или кабель без ее демонтажа. Диаметр отверстия 52 мм совместим с медными шинами сечением до ~150–185 мм2. Обязательно соблюдайте полярность при подключении вторичной обмотки - неверное подключение исказит показания приборов. Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока измерительный ТТК-85 1200/5А 15ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Защита от прикосновения обеспечена конструкцией корпуса. Степень защиты IP20 предотвращает случайное касание токоведущих элементов, но не защищает от внешних воздействий - устанавливается внутри закрытых щитов. Фактор FS 10 гарантирует безопасность при кратковременных перегрузках, что важно для систем автоматической защиты.

Преимущества

• Высокая класс точности 0,5 - идеально для коммерческого учета электроэнергии
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при аварийных режимах
• Винтовое подключение - надежное и легко обслуживается
• Климатическое исполнение УХЛ3 - работает в суровых условиях без дополнительного обогрева
• Оконная конструкция - быстрый монтаж без разрыва цепи

Ограничения применения

• Не предназначены для постоянной работы при токах выше 1200 А - возможна перегрев и потеря точности
• IP20 требует установки только в закрытых помещениях или герметичных щитах - нельзя использовать на улице или в сырых местах
• Запрещено работать с разомкнутой вторичной обмоткой - это может привести к пробою изоляции и травме
• Не подходит для импульсных или несинусоидальных токов - применяется только в чистых сетях 50 Гц
• Максимальная нагрузка 15 В·А - не используйте с приборами, потребляющими более 3 А при 5 В (например, некоторые старые реле)

Примеры использования

• Учет электроэнергии на вводе в цех с мощностью 1 МВт
• Подключение к реле перегрузки на двигателях 500–700 кВт
• Измерение тока в системе управления конвейером на заводе
• Система автоматического отключения при замыкании на землю в распределительном пункте

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-85 1200/5А 15ВА 0,5 УХЛ3, когда ваша шина или кабель имеют диаметр ≤52 мм. Для больших шин нужен другой тип.
• Проверьте, чтобы суммарная нагрузка всех приборов на вторичной обмотке (счетчики, реле, индикаторы) не превышала 15 В·А. Лучше оставить запас 20–30%.
• При монтаже плотно затягивайте винты вторичного подключения - плохой контакт увеличит погрешность и вызовет нагрев.
• Обязательно проверяйте целостность цепи вторичной обмотки перед включением питания - используйте тестер на обрыв.
• Для долговечности избегайте механических ударов и вибраций - корпус выполнен из композита, он прочный, но не ударопрочный.
