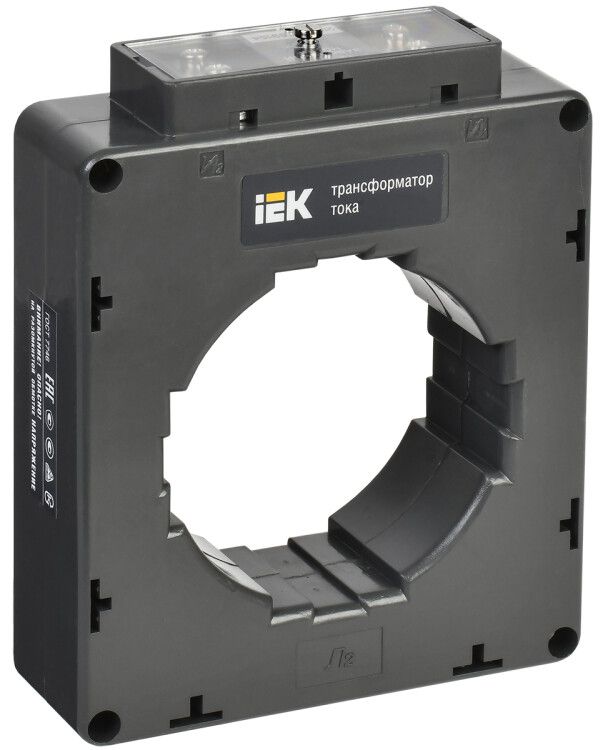

Трансформатор тока ТТИ-85 1200/5А кл. точн. 0.5S 15В.А МПИ08 IEK ITT50-3-15-1200-08

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0.5S - это точный измерительный прибор для преобразования больших токов до 1200 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии, автоматизации и защиты. Бренд IEK обеспечивает надёжность и соответствие госстандартам, артикул itt50-3-15-1200 позволяет однозначно идентифицировать модель.

Назначение и область применения

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0.5S предназначен для работы в цепях высоких токов, где требуется точное измерение и передача сигнала на счётчики, устройства защиты, контроллеры и системы коммерческого учёта электроэнергии. Применяется в распределительных щитах, подстанциях, на промышленных объектах - например, на участках с большими нагрузками: насосные станции, компрессоры, конвейеры, приводы крупного оборудования.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый со стандартными измерительными приборами;
• Вторичная полная мощность: 15 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Класс точности: 0.5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов, включая малые значения (до 1% от номинала);
• Рабочее напряжение: 660 В - допустимое напряжение изоляции, соответствует сетям среднего напряжения;
• Проём для провода: 82×85,5 мм - внутренние габариты, позволяющие установить шины или кабели сечением до ~150 мм2;
• Диаметр отверстия: 82 мм - минимальный внешний диаметр проводника, который можно поместить через трансформатор;
• Подключение вторичной обмотки: штекерный разъём - удобный и быстрый способ подключения без пайки;
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях;
• Исполнение: катушечный тип - намотка на замкнутом сердечнике, обеспечивающая высокую точность и стабильность;
• Фактор ограничения перенапряжения (FS): 5 - при аварийных токах (например, КЗ) трансформатор не насыщается до 5-кратного номинала, сохраняя работоспособность.

Совместимость и монтаж

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0.5S монтируется на шину или кабель без разрыва цепи - достаточно развести фазу и просунуть её через проём. Штекерный разъём позволяет легко подключить измерительные приборы, такие как цифровые счётчики, реле защиты или анализаторы качества электроэнергии. Убедитесь, что диаметр проводника не превышает 82 мм, а суммарная нагрузка на вторичную обмотку не больше 15 ВА. Подключаемые приборы должны иметь входное сопротивление, соответствующее этому значению.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - основному стандарту для трансформаторов тока в России;
• Внесён в Госреестр средств измерений №28139-12 - официально разрешён для коммерческого учёта электроэнергии;
• Имеет сертификат соответствия - подтверждает соответствие требованиям безопасности;
• Защита от прикосновения - корпус предотвращает случайный контакт с токоведущими частями;
• Устройство имеет повышенную устойчивость к перегрузкам благодаря FS=5 - снижает риск повреждения при КЗ.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта, где важна каждая сотая доли процента;
• Штекерный разъём - экономит время при монтаже и обслуживании, исключает ошибки подключения;
• Большой проём (82 мм) - позволяет использовать трансформатор с массивными шинами и кабелями без доработки;
• Долгий срок службы (25 лет) - снижает затраты на замену и техобслуживание;
• Проверенная технология - модель получала награду “Лучшее электрооборудование-2005” и активно используется в промышленности более 15 лет.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50–60 Гц;
• Вторичная нагрузка не должна превышать 15 ВА - при подключении нескольких приборов проверьте суммарную мощность;
• Не рекомендуется использовать при температуре ниже -25C и выше +55C - указанные условия эксплуатации не указаны явно, но для точности и долговечности соблюдайте нормальные климатические условия;
• Не следует применять в качестве трансформатора тока для защиты при токах выше 5×I_n без дополнительных ограничителей - хотя FS=5 даёт запас, длительные перегрузки могут снизить точность.

Примеры использования

• Установка в главном вводе промышленного здания для контроля расхода электроэнергии;
• Подключение к цифровому счётчику в распределительном щите 6(10)/0,4 кВ;
• Интеграция в систему автоматического управления двигателем с защитой от перегрузки;
• Монтаж на шинопроводе в цехе с большим количеством станков, где ток достигает 1000–1200 А.

Практические советы

• Перед монтажом убедитесь, что цепь обесточена - даже при низком токе трансформатор может создавать опасное напряжение на вторичке при разрыве цепи;
• Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает перенапряжение и повреждение изоляции;
• Выбирайте кабели и шины с внешним диаметром ≤82 мм; если проводник слишком толстый - используйте переходники или другой тип трансформатора;
• При подключении нескольких приборов (счётчик+реле+анализатор) сложите их импедансы - сумма не должна превышать 15 ВА;
• Для точного учёта в условиях низких токов (менее 5%) выбирайте именно класс 0.5S - обычные 0.5 не будут точны в этом режиме.
