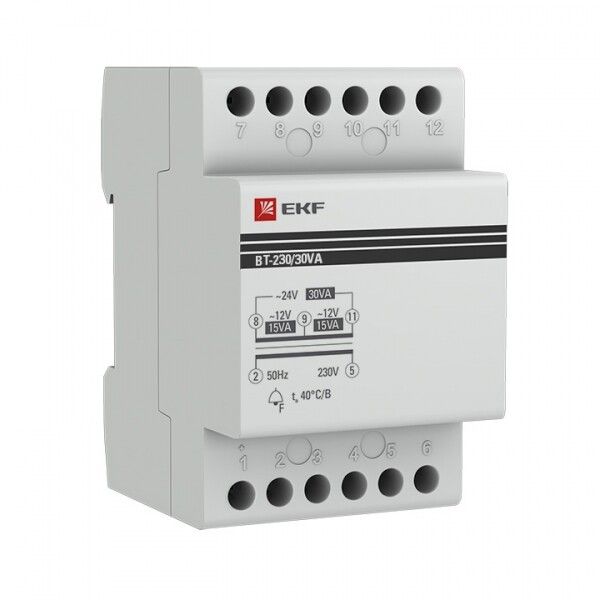

Трансформатор звонковый модульный BT-230В/12-12В 30ВА EKF PROxima | bt-230/30va

Трансформатор звонковый модульный BT-230В/12-12В 30ВА от EKF серии PROxima предназначен для питания звонков, сигнализаций и других низковольтных устройств в бытовых и коммерческих системах. Модульная конструкция позволяет легко установить его на DIN-рейку в распределительном щите.

Назначение и область применения

Трансформатор звонковый модульный BT-230В/12-12В 30ВА преобразует сетевое напряжение 230 В в безопасное вторичное напряжение 12 В. Подходит для питания дверных звонков, светозвуковых оповещателей, маломощных контроллеров и других устройств, требующих пониженного напряжения. Часто используется в жилых домах, офисах, торговых центрах и общественных зданиях.

Технические характеристики

• Первичное напряжение: 230 В переменного тока
• Вторичное напряжение: 12 В (двухканальный выход: два канала по 12 В)
• Выходная мощность: 30 Вт
• Вторичный ток: 2,5 А (общий), 1,25 А на каждый канал
• Номинальный первичный ток: 1 А
• Количество фаз: однофазный
• Ширина по модулю: 3 модуля (54 мм)
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ IEC 61558-1-2012

Совместимость и монтаж

Трансформатор звонковый модульный BT-230В/12-12В 30ВА совместим только с другими устройствами серии PROxima. Он не предназначен для использования с автоматическими выключателями ВА 47-125 или выключателями нагрузки ВН-125. Установка выполняется на стандартную DIN-рейку. Для скрытого монтажа в нишах или глубоких щитках предусмотрена компактная форма. Клеммы расположены удобно для подключения проводов сечением до 2,5 мм2. Жесткая конструкция с шестью заклепками обеспечивает надежность при вибрациях и частых перегрузках.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61558-1-2012 - нормам безопасности для силовых трансформаторов. Корпус выполнен из самозагасающегося пластика, не поддерживающего горение. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания влаги - поэтому применение допускается только внутри помещений.

Преимущества

• Модульная конструкция снижает время монтажа и экономит место в щитке
• Два независимых вторичных контура позволяют питать несколько устройств без перегрузки
• Увеличенная механическая прочность благодаря шести заклепкам
• Энергоэффективность и долгий срок службы благодаря качественным материалам
• Гарантия 7 лет - одна из самых длинных в классе

Ограничения применения

• Не применяется во влажных помещениях (ванная, бассейн, улица) - степень защиты IP20 недостаточна
• Несовместим с оборудованием вне серии PROxima - нельзя использовать с выключателями ВА 47-125
• Максимальная нагрузка - 30 Вт; превышение вызывает перегрев и отказ
• Работает только при температуре выше −40 C - не рекомендован для холодных необогреваемых объектов зимой

Примеры использования

• Звонок входной двери в квартире или офисе
• Сигнализация на производстве (звуковые сигналы станков)
• Питание термореле или микроконтроллеров в системах управления
• Освещение в шкафах с кнопочным управлением

Практические советы

• Выбирайте этот трансформатор, когда нужна точная развязка сети и низковольтной части системы - он обеспечивает безопасность при обслуживании
• Учитывайте суммарную мощность подключённых устройств: не более 30 Вт на весь трансформатор
• При использовании двух каналов равномерно распределяйте нагрузку между ними - по 15 Вт на каждый
• Для скрытого монтажа проверьте глубину щита: модуль занимает 54 мм, но требуется запас для подвода проводов
• Не заменяйте оригинальные клеммы - они рассчитаны на максимальный ток 2,5 А
