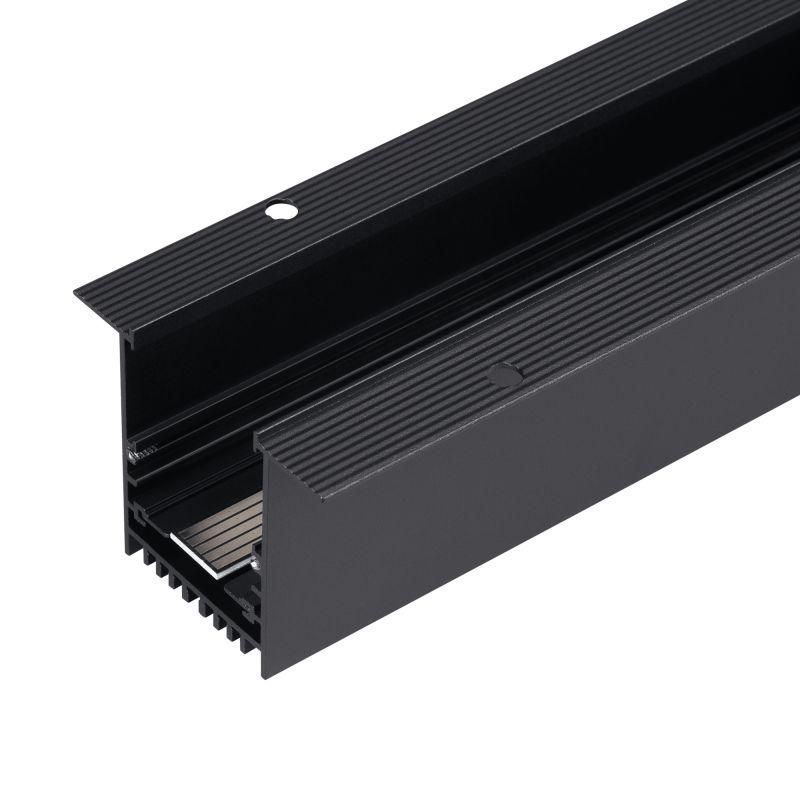

Трек встраиваемый MAG-TRACK-4560-F-2040 (BK, 5LN) (Arlight, IP20 Металл, 3 года) - 046599

Трек встраиваемый MAG-TRACK-4560-F-2040 (BK, 5LN) IP20 металл - это встроенный шинопровод на постоянный ток 24 В с пятью токопроводящими дорожками, предназначенный для гибкого освещения с управлением по протоколу DALI. Бренд Arlight предлагает эту модель как часть серии шинопроводов для профессионального освещения, где важна точная регулировка яркости и распределение света. Артикул 046599 соответствует конкретной версии с черным алюминиевым корпусом и фланцем.

Назначение и область применения

Трек встраиваемый MAG-TRACK-4560-F-2040 (BK, 5LN) IP20 металл предназначен для установки в потолочные конструкции и используется с LED-светильниками, которые цепляются магнитно. Поддерживает управление по DALI - позволяет точно регулировать яркость каждого светильника отдельно через систему автоматизации. Применяется в офисах, торговых залах, выставочных помещениях, гостиницах и других объектах, где требуется гибкая, программируемая система освещения без видимых проводов.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Тип изделия: Шинопровод встраиваемый
• Количество токопроводящих дорожек: 5 (для подключения нескольких светильников с независимым управлением)
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Материал корпуса: Алюминий - легкий, прочный, хорошо рассеивает тепло
• Цвет: Черный (матовый)
• Длина трека: 2000 мм (рабочая), 2040 мм (с фланцами и заглушками)
• Размеры: 2000×45×60 мм (тело трека); 2040×75×60 мм (с фланцами)
• Глубина монтажа: 65 мм
• Управление: По протоколу DALI (требуется совместимый контроллер)
• Комплектация: 2 заглушки, фланец для крепления

Совместимость и монтаж

Трек встраиваемый MAG-TRACK-4560-F-2040 (BK, 5LN) IP20 металл устанавливается в подготовленное отверстие в потолке. Для монтажа необходимо:

• Вырезать отверстие размером 2015×50×70 мм (длина × ширина × глубина)
• Закрепить фланец в отверстии - он обеспечивает жесткую фиксацию и герметичность соединения с конструкцией потолка
• Подключить питание 24 В DC к двум контактам на конце трека - полярность важно соблюдать
• Подключить DALI-кабель к специальному разъему (обычно находится рядом с силовым входом)
• Установить заглушки на свободные концы - они предотвращают доступ к токоведущим частям и обеспечивают эстетичный вид

Светильники должны иметь магнитную базу и совместимость с DALI. Напряжение питания светильников - также 24 В DC. Не используйте трек с переменным током 220 В - это повредит оборудование.

Безопасность и стандарты

Изделие имеет степень защиты IP20 - значит, не предназначено для помещений с высокой влажностью, пылью или риском механического воздействия. Не применяйте в ванных комнатах, на улице, в производственных цехах с пылевыми выбросами. Соответствует требованиям безопасности для внутреннего освещения в соответствии с ГОСТ Р 50571 и IEC 60570. Все токоведущие части изолированы внутри корпуса, доступ к ним возможен только после демонтажа.

Преимущества

• Пять независимых дорожек позволяют управлять до пяти светильников от одного трека - экономия на кабелях и контроллерах
• DALI-совместимость даёт возможность программирования сценариев, группового управления и сбора данных о потреблении энергии
• Алюминиевый корпус эффективно отводит тепло - продлевает срок службы светодиодов
• Чёрный матовый цвет маскирует трек в потолке, делая его практически невидимым при включенном свете
• Встроенная система фланцев упрощает монтаж и исключает люфт при установке

Ограничения применения

• Не работает с сетью 220 В AC - требует внешний источник питания 24 В DC
• IP20 не допускает использование во влажных средах (ванная, бассейн, холодильные камеры)
• Не подходит для мест с высокой запылённостью - пыль может попасть в щели между треком и потолком
• Только для встраиваемой установки - нельзя использовать как накладной трек
• Требует наличия DALI-контроллера и совместимых светильников - без них функционал не активируется

Примеры использования

• Офисное пространство: три группы светильников над рабочими столами, одна - над переговорной, пятая - для акцентного освещения стен
• Магазин одежды: направляемые светильники на витрину, акценты на товаре, фоновое освещение - все регулируются по времени дня
• Выставка: изменяемые сценарии освещения для разных экспонатов без замены оборудования
• Гостиница: ночная подсветка коридора и утреннее включение света в номерах по расписанию

Практические советы

• Перед монтажом проверьте, что ваш DALI-контроллер поддерживает 5 устройств - некоторые модели имеют лимит на количество адресов
• При заказе светильников убедитесь, что они подходят по ширине: максимальная ширина трека - 75 мм с фланцами, поэтому светильники не должны выходить за эти границы
• Используйте только оригинальные заглушки - сторонние могут не обеспечивать нужную изоляцию
• При прокладке кабелей оставляйте запас длины - особенно для DALI-линии, чтобы избежать помех
• Проверьте посадочный диаметр отверстия: 2015×50×70 мм - слишком маленькое отверстие затруднит установку, слишком большое - вызовет колебания трека
• Не забудьте отключить питание перед подключением или обслуживанием - даже при 24 В есть риск короткого замыкания
