Трек встраиваемый MAG-TRACK-4560-F-2040 (WH, 5LN) (Arlight, IP20 Металл, 3 года) - 046598

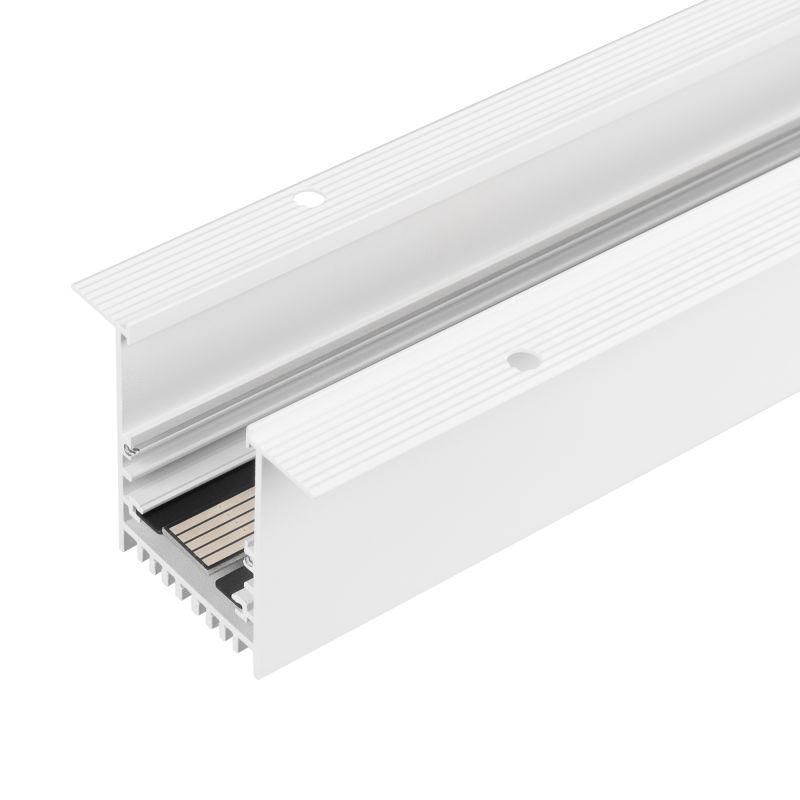

Трек встраиваемый MAG-TRACK-4560-F-2040 (WH, 5LN) IP20 металл - это встроенный шинопровод на постоянном токе 24 В, предназначенный для питания светодиодных светильников в потолочных системах. Бренд Arlight предлагает эту модель как часть серии шинопроводов с магнитным креплением и управлением по протоколу DALI. Артикул 046598 подойдёт для проектов, где важна точная установка и гибкая организация освещения.

Назначение и область применения

Трек встраиваемый MAG-TRACK-4560-F-2040 (WH, 5LN) IP20 металл предназначен для скрытой установки в потолочные конструкции и питания адаптеров LED-светильников с магнитными креплениями. Подходит для коммерческих интерьеров: офисов, торговых залов, гостиниц, выставочных помещений. Управление через DALI позволяет регулировать яркость и включать/выключать группы светильников централизованно. Трек работает исключительно с источниками постоянного тока 24 В.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока (DC)
• Тип изделия: Шинопровод с магнитной шиной
• Способ монтажа: Встраиваемый в потолок
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, не защищён от воды и пыли
• Количество групп / фаз: Одна группа (однополосный проводник)
• Материал корпуса: Алюминий
• Цвет: Белый
• Глубина монтажа: 65 мм
• Форма профиля: Прямоугольник
• Размеры профиля (без заглушек): 2000×45×60 мм
• Размеры с заглушками и фланцами: 2040×75×60 мм
• Отверстие для установки: 2015×50×70 мм
• Комплектация: две заглушки

Совместимость и монтаж

Трек встраиваемый MAG-TRACK-4560-F-2040 (WH, 5LN) IP20 металл совместим со всеми светильниками, имеющими магнитную базу и работающими от 24 В постоянного тока. Для подключения требуется внешний драйвер с выходом 24 В DC и контроллер DALI. Монтаж выполняется в подготовленное отверстие в потолке размером 2015×50×70 мм. Профиль устанавливается в нишу, фиксируется фланцами, затем подключаются силовые провода к контактам внутри трека. После этого устанавливаются заглушки. Кабель подводится сбоку или с торца - важно обеспечить свободный доступ к клеммам до окончательной сборки потолка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего освещения с классом защиты IP20. Не предназначен для установки во влажных помещениях, ванных комнатах, на улице или в местах с высокой запылённостью. Напряжение 24 В снижает риск поражения током, однако все работы должны выполнять квалифицированные специалисты с соблюдением правил электромонтажа.

Преимущества

• Магнитное крепление светильников - быстрое перемещение и переconfiguration без инструментов
• Управление по DALI - возможность программирования сценариев, экономия энергии, интеграция в умные системы
• Низкий профиль и белый цвет - гармоничное сочетание с современными потолочными решениями
• Алюминиевый корпус - хорошая теплопроводность, долговечность, устойчивость к деформации
• Чётко заданные размеры - упрощают расчёт отверстий и планирование расположения

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или температур ниже 0 C - степень защиты IP20 не предусматривает защиту от окружающей среды
• Поддерживается только питание 24 В DC; нельзя использовать с сетью 220 В или переменным током
• Только одна группа - невозможно разделение на несколько независимых контуров
• Требуется наличие драйвера и DALI-контроллера - устройство само по себе не является источником питания
• Запрещено перегревать - максимальная рабочая температура не указана, но алюминиевый корпус рассчитан на нормальные условия эксплуатации

Примеры использования

• Освещение торгового зала с возможностью перестановки светильников при изменении витрин
• Система освещения в офисе с автоматическим регулированием яркости по времени суток через DALI
• Выставочные стенды, где необходимо часто менять направление света
• Потолочные системы в отелях с предварительно спроектированными сценариями освещения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 65 мм, чтобы поместился трек и не было контакта с теплоизоляцией
• Обязательно используйте два комплекта заглушек - они закрывают открытые концы и предотвращают попадание пыли в контакты
• При прокладке кабелей избегайте перегибов - провода должны подходить к треку мягко, без натяжения
• Убедитесь, что ваш DALI-контроллер поддерживает количество светильников, которые будут подключены к этому треку
• Если нужна большая длина - можно соединять несколько треков MAG-TRACK-4560-F-2040 (WH, 5LN) IP20 металл последовательно, но учтите падение напряжения на длинных участках
