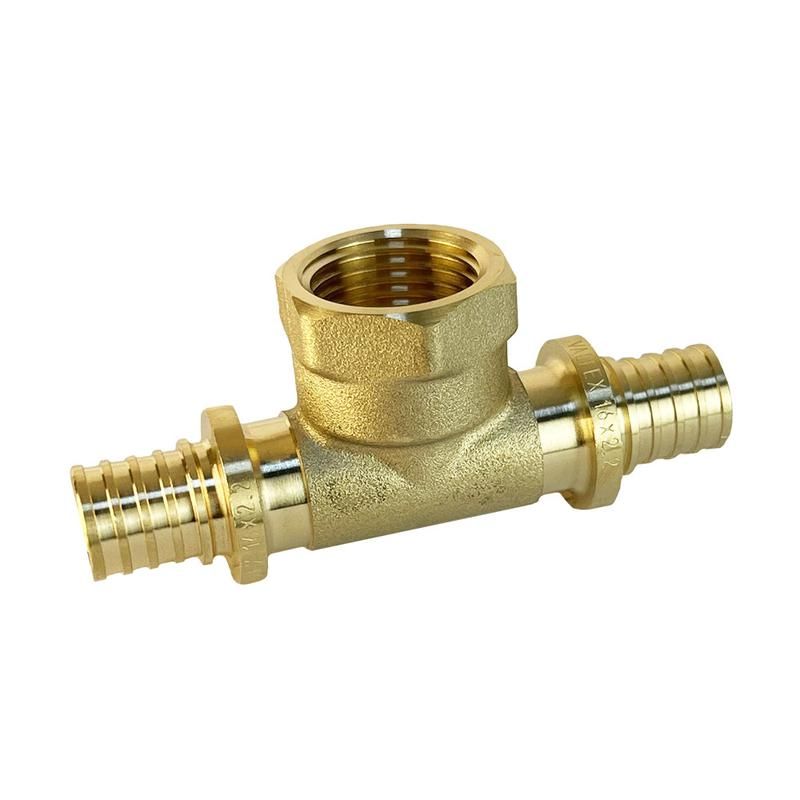

Тройник надвижной с переходом на вн. р. 16(2.2)х3/4дюймх16(2.2)(120/5) К VALFEX VF.432.AF.163416

Тройник надвижной с переходом на внутреннюю резьбу 16(2.2) х 3/4 дюйма х 16(2.2) (120/5) от бренда VALFEX - соединительный элемент для трубопроводов, позволяющий организовать ответвление с одновременным переходом на резьбовое подключение. Артикул vf.432.af.163416 предназначен для систем с давлением до 16 бар и температурой до +80 C, где требуется гибкая комбинация надвижного и резьбового соединений.

Назначение и область применения

Этот тройник используется для создания ответвлений в трубопроводах из металлических или пластиковых труб с наружным диаметром 16 мм. Одна сторона имеет внутреннюю резьбу G 3/4", что позволяет подключить фитинги, клапаны, датчики или оборудование с резьбой. Две другие стороны предназначены для надвижки - то есть плотного захвата трубы без сварки или резьбы. Подходит для систем водоснабжения, отопления, пневматики и гидравлики с умеренной нагрузкой.

Технические характеристики

• Наружный диаметр труб для надвижки: 16 мм (толщина стенки ~2,2 мм)
• Резьба: внутренняя G 3/4" (дюймовая цилиндрическая)
• Максимальное рабочее давление: 16 бар
• Максимальная температура среды: +80 C
• Материал: латунь (соответствует требованиям EN 12165)
• Габариты: 120/5 - расстояние между осями входов 120 мм, высота резьбовой части 5 мм

Совместимость и монтаж

Тройник VALFEX vf.432.af.163416 совместим с трубами из меди, полиэтилена PEX, полипропилена и других материалов с наружным диаметром 16 мм и толщиной стенки около 2,2 мм. Для монтажа:

• Обрежьте трубу перпендикулярно, удалите заусенцы;
• Наденьте тройник на трубу, используя специальный инструмент - надвижной зажим или пресс-клещи;
• Затяните резьбовое соединение G 3/4" рукой, затем дожмите гаечным ключом - не переусердствуйте, чтобы не повредить резьбу;
• Не применяйте герметик на резьбе, если система работает под давлением выше 10 бар - лучше использовать ленту FUM или анаэробный герметик.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 12165 для латунных фитингов. Материал устойчив к коррозии в условиях питьевой воды и слабых агрессивных сред. Не рекомендуется применять в системах с агрессивными химическими жидкостями, маслами или паром выше +80 C.

Преимущества

• Удобная комбинация надвижного и резьбового соединений - снижает количество переходников в системе;
• Латунная конструкция обеспечивает долгий срок службы даже при частых перепадах давления;
• Стандартная резьба G 3/4" совместима с большинством промышленных и бытовых компонентов;
• Отсутствие сварки - возможность монтажа в уже смонтированных системах без демонтажа участков.

Ограничения применения

• Не подходит для труб с диаметром больше 16 мм - возможен протек или деформация;
• Не допускается использование в системах с температурой выше +80 C - риск потери прочности латуни;
• Не рекомендован для систем с агрессивными средами: щелочи, кислоты, растворители;
• Не следует применять в качестве основного запорного устройства - только как соединительный элемент.

Примеры использования

• Подключение датчика давления к контуру отопления через трубу PEX 16x2,2;
• Отвод воздуха в пневматической линии станка с использованием шланга 16 мм;
• Разветвление холодной воды в системе ГВС перед точкой потребления;
• Монтаж автоматического клапана слива в гидравлическом модуле.

Практические советы

• Перед установкой проверьте внутренний диаметр трубы - он должен точно соответствовать 16 мм; малейшее отклонение снижает герметичность;
• Если труба слишком жесткая, предварительно прогрейте её теплом (не пламенем!) - так легче надвинуть фитинг;
• После сборки проведите пробное опрессование - давление 1,5× от рабочего, выдержка 10 минут;
• Артикул vf.432.af.163416 часто заменяет два отдельных фитинга - экономит место и время монтажа.
