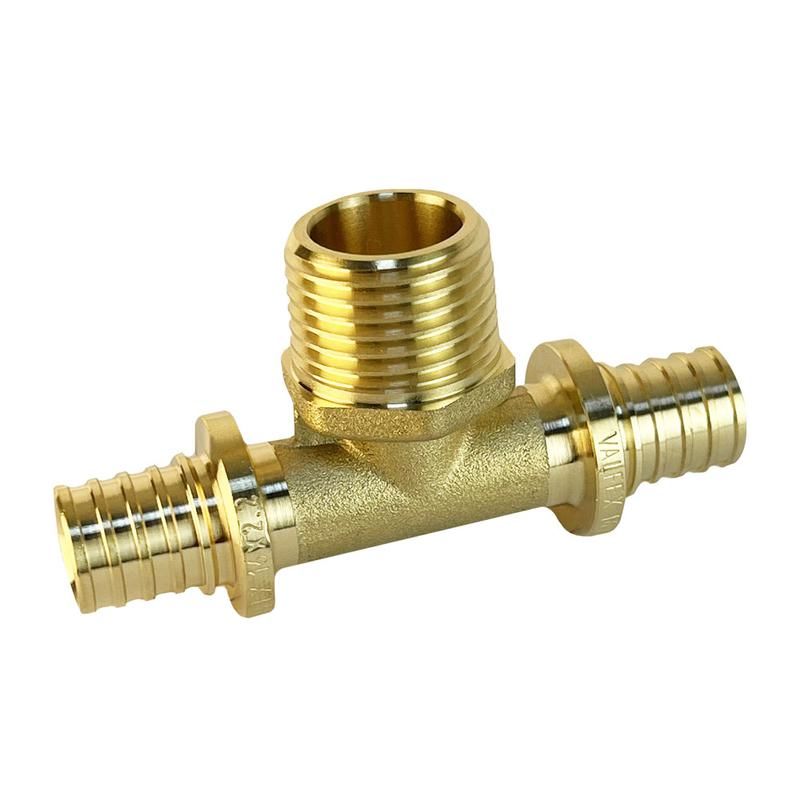

Тройник надвижной с переходом на нар. р. 16(2.2)х3/4дюймх16(2.2)(120/5) К VALFEX VF.433.AF.163416

Тройник надвижной с переходом на наружную резьбу 16(2.2) х 3/4 дюйма х 16(2.2) (120/5) от бренда VALFEX предназначен для соединения трёх трубопроводов: двух с внутренним диаметром 16 мм и одного с резьбой 3/4 дюйма. Артикул vf.433.af.163416 используется в системах с давлением до 10 бар, где требуется гибкая комбинированная сборка.

Назначение и область применения

Этот тройник позволяет ответвить поток жидкости или газа от основного трубопровода к оборудованию с резьбовым подключением. Подходит для установки в гидравлических и пневматических системах: станках, автоматизированных линиях, системах управления давлением, а также в бытовых и промышленных узлах, где нужна точечная разводка.

Технические характеристики

• Номинальный диаметр входных отверстий: 16 мм (соответствует толщине стенки 2,2 мм)
• Размер резьбы выхода: 3/4 дюйма (наружная, ISO 228/1)
• Максимальное рабочее давление: 10 бар
• Материал: латунь (CuZn39Pb3, согласно EN 12165)
• Форма: симметричный тройник с углом 90° между ответвлением и основным каналом
• Габариты: 120 мм (длина по оси), 5 мм (высота ответвления)

Совместимость и монтаж

Тройник VALFEX vf.433.af.163416 совместим с трубами из меди, полиэтилена и других пластиков с наружным диаметром 16 мм и толщиной стенки 2,2 мм. Для монтажа используйте надвижной способ: труба вставляется в отверстие и фиксируется обжимным кольцом. Резьба 3/4 дюйма требует герметизации лентой FUM или анаэробным герметиком. Не допускается перекос при затяжке - это снижает срок службы.

Безопасность и стандарты

Изделие соответствует требованиям EN 12165 для латунных фитингов и рекомендовано для работы с водой, воздухом, маслами и другими нейтральными средами. Не применяйте для пищевых продуктов, паровых систем или агрессивных химикатов.

Преимущества

• Латунная конструкция обеспечивает долговечность и устойчивость к коррозии
• Уплотнение за счёт обжима исключает необходимость сварки или клепки
• Стандартная резьба 3/4" позволяет легко подключить клапаны, датчики, насосы
• Компактные размеры позволяют использовать в ограниченном пространстве

Ограничения применения

• Не предназначено для высоких температур выше +110 C
• Запрещён контакт с кислотами, щелочами, хлорсодержащими растворами
• Не подходит для систем с частыми гидроударами - возможна деформация обжима
• Не рекомендуется для установки в открытых условиях без защиты от УФ-лучей

Примеры использования

• Подключение пневматического цилиндра к магистрали 16 мм
• Разветвление гидравлической линии на датчик давления
• Присоединение шланга с резьбой 3/4" к медной трубе в системе охлаждения
• Обустройство контрольной точки для слива в промышленном оборудовании

Практические советы

• Перед монтажом проверьте внешний диаметр трубы - он должен точно соответствовать 16 мм
• Используйте специальный инструмент для обжима, чтобы избежать повреждений
• При использовании с пластиковыми трубами убедитесь, что они рассчитаны на давление 10 бар
• После сборки проведите пробное опрессование перед запуском системы
• Артикул vf.433.af.163416 - замена для аналогичных моделей от других производителей, если соблюдены габариты и резьба
