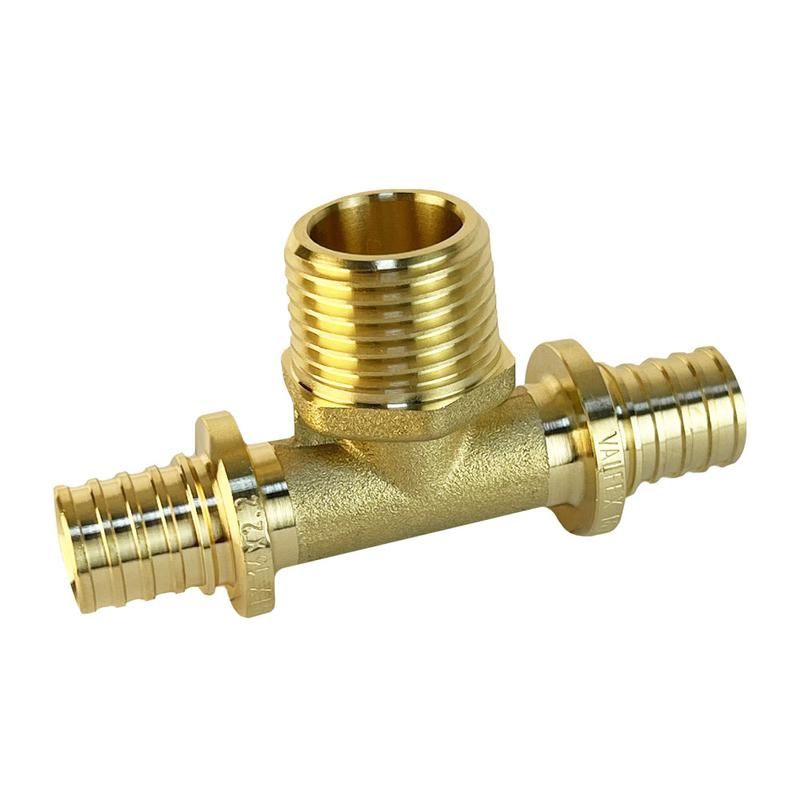

Тройник надвижной с переходом на нар. р. 20(2.8)х3/4дюймх20(2.8)(120/5) К VALFEX VF.433.AF.203420

Тройник надвижной с переходом на наружную резьбу 20(2.8)х3/4 дюйма х 20(2.8) (120/5) от бренда VALFEX предназначен для соединения трёх трубопроводов: двух с наружным диаметром 20 мм и одного с резьбой 3/4 дюйма. Подходит для систем с жесткими металлическими или пластиковыми трубами, где требуется ответвление с возможностью быстрого подключения фитингов или оборудования.

Назначение и область применения

Этот тройник используется там, где необходимо сделать ответвление от основного трубопровода с одновременным переходом на резьбовое соединение. Он позволяет подключить шланги, клапаны, датчики или другое оборудование через стандартную наружную резьбу 3/4 дюйма. Применяется в системах гидравлики, пневматики, водоснабжения и технологических линиях, особенно там, где важна герметичность и прочность соединений.

Технические характеристики

• Наружный диаметр входящих труб: 20 мм (толщина стенки ~2,8 мм)
• Резьба выхода: 3/4 дюйма (NPT или метрическая - уточнять по документации производителя)
• Материал: латунь (по типовой практике VALFEX для таких изделий)
• Форма: симметричный тройник с двумя параллельными входами и перпендикулярным выходом
• Обозначение модели: 120/5 - внутренний номер серийного производства

Совместимость и монтаж

Тройник надвижной с переходом на наружную резьбу 20(2.8)х3/4 дюйма х 20(2.8) (120/5) совместим с трубами из меди, стали, алюминия и некоторых видов термостойкого пластика, имеющими внешний диаметр 20 мм и толщину стенки около 2,8 мм. Для установки труба вставляется в патрубок до упора и зажимается надвижным способом - обычно с помощью специального инструмента (обжимного клеща). Резьбовая часть требует уплотнения лентой FUM или паклей перед подключением. Убедитесь, что диаметр вашей трубы точно соответствует 20 мм - отклонение более чем +-0,3 мм может вызвать протечки.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству латунных фитингов для рабочих давлений до 16 бар при температуре до +90C. Соответствие международным стандартам ISO 6162 или DIN 2353 не указано производителем - проверьте сертификаты по запросу. Не рекомендуется применять в системах с пищевыми жидкостями без дополнительного подтверждения соответствия нормам FDA или EN 10357.

Преимущества

• Устойчивый к вибрациям и механическим нагрузкам за счёт надвижного крепления
• Не требует сварки или пайки - монтаж выполняется инструментально
• Переход на резьбу 3/4 дюйма обеспечивает универсальность подключения стандартных компонентов
• Латунная конструкция обеспечивает долговечность даже в условиях повышенной влажности

Ограничения применения

• Не подходит для труб с диаметром менее 19,5 мм или более 20,5 мм
• Не рассчитан на высокие температуры выше +90C
• Запрещено использовать в системах с агрессивными средами: кислоты, щелочи, растворители
• Не предназначена для частых демонтажей - надвижное соединение после первого монтажа не восстанавливаемо

Примеры использования

• Подключение пневматического цилиндра к магистрали 20 мм через резьбовой штуцер
• Отвод воды для датчика уровня в гидравлической системе станка
• Разветвление воздушной линии в автоматизированном конвейере
• Присоединение манометра к медной трубе в системе отопления

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - она должна быть чистой, без заусенцев
• Используйте только подходящий обжимной инструмент; некорректный зажим снижает герметичность
• На резьбу 3/4 дюйма наносите уплотнитель равномерно, не допуская попадания в просвет
• После сборки проведите пробное опрессование - минимальное давление 1,5× рабочего
• Артикул vf.433.af.203420 - сохраняйте его при заказе запасных частей, так как аналоги могут отличаться по глубине посадки
