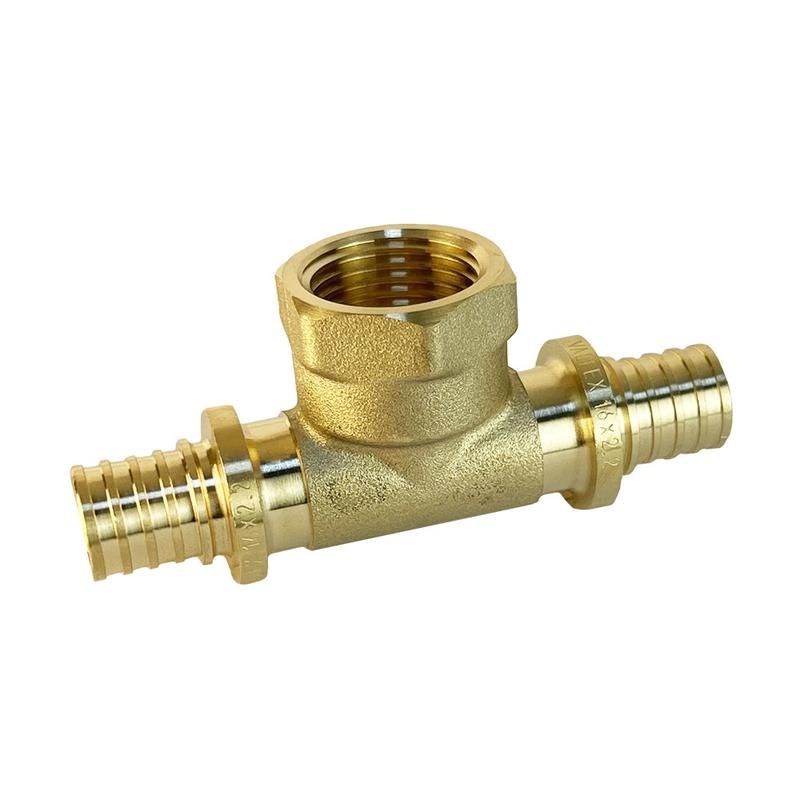

Тройник надвижной с переходом на вн. р. 20(2.8)х3/4дюймх20(2.8)(120/5) К VALFEX VF.432.AF.203420

Тройник надвижной с переходом на внутреннюю резьбу 20(2.8) х 3/4 дюйма х 20(2.8) (120/5) от бренда VALFEX предназначен для соединения трёх трубопроводов: двух с наружным диаметром 20 мм и одного с резьбой 3/4 дюйма. Подходит для систем с давлением до 16 бар, где требуется гибкая комбинированная сборка - например, в пневматике, гидравлике или системах подачи воды.

Назначение и область применения

Этот тройник используется там, где необходимо ответвить поток жидкости или газа от основного трубопровода с одновременным сохранением герметичности. Он сочетает два надвижных участка для пластиковых или мягких металлических труб диаметром 20 мм и один выход с внутренней резьбой G 3/4". Применяется в автоматизированных линиях, станках, системах орошения, пневмоприводах и других установках, требующих точного подключения к фитингам с резьбой.

Технические характеристики

• Материал: латунь (нержавеющая поверхность, устойчивая к коррозии)
• Наружный диаметр надвижных участков: 20 мм (толщина стенки трубы до 2,8 мм)
• Резьба: внутренняя G 3/4" (дюймовая цилиндрическая)
• Максимальное рабочее давление: 16 бар
• Рабочая температура: от –20C до +90C
• Обозначение модели: 120/5 - указывает на типоразмер и серию производства VALFEX

Совместимость и монтаж

Тройник совместим с трубами из полиэтилена, ПВХ, медью и мягкими сплавами с наружным диаметром 20 мм и толщиной стенки до 2,8 мм. Для монтажа:

• Подготовьте конец трубы - он должен быть ровно обрезан, без заусенцев.
• Наденьте трубу на надвижную часть тройника до упора.
• Закрутите зажимную гайку рукой, затем затяните ключом до плотного прилегания - перетягивать нельзя, чтобы не повредить трубу.
• Резьбовой вывод G 3/4" подключается через уплотнительную ленту или пасту (например, FUM-лента).

Не используйте этот тройник с жесткими трубами (например, стальными) - они не деформируются достаточно для герметичного соединения с надвижным фитингом.

Преимущества

• Удобство быстрой сборки без сварки или клепки - подходит для ремонтных работ и модификаций системы.
• Латунная конструкция обеспечивает долгий срок службы даже в условиях повышенной влажности.
• Интегрированный переход от надвижного соединения к резьбе снижает количество необходимых элементов в системе.
• Стандартная резьба G 3/4" позволяет легко заменить или подключить любые компоненты с этой резьбой.

Ограничения применения

• Не предназначено для работы с агрессивными средами (кислоты, щелочи, растворители) - материал не рассчитан на такие условия.
• Не рекомендуется использовать в системах с высоким уровнем вибрации без дополнительной фиксации - возможна саморазвинчивание резьбы.
• Максимальная толщина стенки трубы - 2,8 мм; более толстые трубы не будут герметично зажиматься.
• Не подходит для пищевых и медицинских систем - отсутствует сертификация по Food Grade.

Примеры использования

• Подключение пневматического цилиндра к распределительному коллектору через шланги диаметром 20 мм.
• Разветвление подачи воды в системе капельного орошения: одна ветвь - труба, вторая - кран с резьбой 3/4".
• Монтаж датчиков давления или клапанов в пневмосистеме станка с использованием гибких трубок.

Практические советы

• Перед установкой проверьте внутренний диаметр вашей трубы - он должен соответствовать заявленному 20 мм +-0,2 мм.
• Если вы используете трубу с толщиной стенки менее 2,8 мм, убедитесь, что она не продавливается при затяжке - можно применить вставку-усилитель.
• Для частых демонтажей резьбового соединения используйте анаэробный герметик вместо ленты - он легче снимается и не оставляет следов.
• Артикул vf.432.af.203420 - это единственный номер для заказа запасных частей. Сохраняйте его при закупке аналогов.
