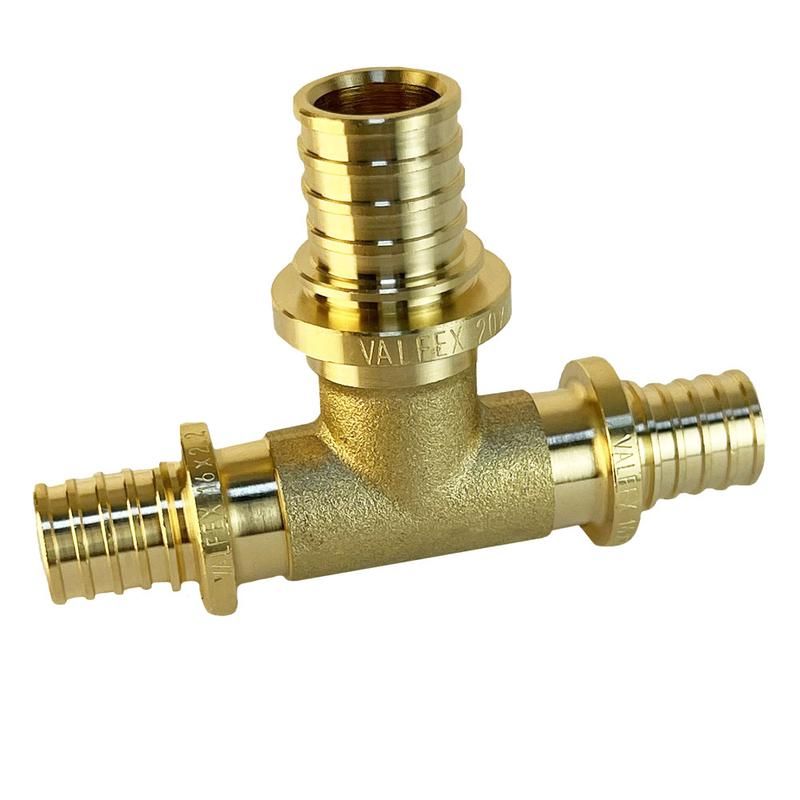

Тройник надвижной переходной 20(2.8)х16(2.2)х16(2.2)(120/5) К VALFEX VF.431.AF.201616

Тройник надвижной переходной 20(2.8) х 16(2.2) х 16(2.2) (120/5) от бренда VALFEX - соединительный элемент для сборки трубопроводов из гофрированных металлических труб, обеспечивающий ответвление одного канала на два равномерных выхода с разными диаметрами. Артикул vf.431.af.201616 предназначен для промышленного монтажа в условиях ограниченного пространства.

Назначение и область применения

Тройник надвижной переходной используется для создания трёхходового соединения между гофрированными металлическими трубами различного диаметра. Подходит для систем, где требуется распределить поток среды - например, воздух, масло, жидкости - от одной трубы к двум другим. Применяется в автоматизированных линиях, станках, конвейерах, системах вентиляции и pneumatic/hydraulic контурах. Особенно эффективен там, где важна компактность и жесткость соединения.

Технические характеристики

• Размеры входа и выходов: 20 мм (толщина стенки 2,8 мм) × 16 мм (2,2 мм) × 16 мм (2,2 мм)
• Обозначение модели: (120/5) - указывает на внутренний диаметр основного корпуса и длину ответвлений в миллиметрах
• Материал: сталь с антикоррозийным покрытием
• Тип соединения: надвижной - фиксируется путём запрессовки на гофрированную трубу
• Не требует сварки, клея или крепёжа

Совместимость и монтаж

Тройник совместим только с гофрированными металлическими трубами соответствующих внешних диаметров: 20 мм и 16 мм. Для установки необходимо:

• Подготовить конец трубы - удалить заусенцы, выровнять край
• Надвинуть тройник на трубу до упора, используя механический пресс или мощные плоскогубцы
• Убедиться, что гофра полностью вошла в зону фиксации - проверить плотность посадки
• Для двух выходов 16 мм рекомендуется использовать трубы одинаковой жёсткости и толщины стенки (2,2 мм)

Артикул vf.431.af.201616 не подходит для пластиковых или неметаллических труб. Нельзя применять с трубами меньшего диаметра - риск протечки и деформации.

Преимущества

• Высокая прочность соединения благодаря надвижному принципу - исключает сползание даже при вибрациях
• Экономия времени на монтаже - нет необходимости в сварке или резьбовых соединениях
• Стабильная герметичность при давлениях до рабочих норм для промышленных систем
• Устойчивость к перепадам температур и механическим нагрузкам

Ограничения применения

• Не предназначена для высоких давлений выше 10 бар - уточняйте допустимые параметры системы
• Запрещено использование в пищевой, медицинской или фармацевтической промышленности - материал не сертифицирован для контакта с продуктами
• Не подходит для частых изгибов труб после монтажа - возможна потеря герметичности
• Требуется точное соответствие диаметров и толщин стенок труб - отклонение более +-0,3 мм снижает надёжность

Примеры использования

• Разветвление воздушного потока в пневматической системе станка: одна труба 20 мм подаёт воздух, две трубы 16 мм направляют его к двум цилиндрам
• Передача масла в гидравлическом узле: основной канал 20 мм делится на два ответвления 16 мм к разным узлам смазки
• Сборка модульных линий с ограниченным радиусом поворота - компактная форма позволяет размещать тройник в плотном пространстве

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - наличие грязи или оксидов снижает качество посадки
• Используйте смазку на основе силикона (не масляную!) для облегчения надвижки - особенно при работе с толстостенными трубами
• После установки проведите тест на герметичность - продувка или гидроиспытание под давлением ниже рабочего
• Для долговечности избегайте постоянных ударных нагрузок на место соединения - закрепите трубу хомутиками на расстоянии 10–15 см от тройника
• Артикул vf.431.af.201616 - единственный вариант в линейке VALFEX с таким сочетанием диаметров; аналоги других брендов могут иметь другие размеры ответвлений
