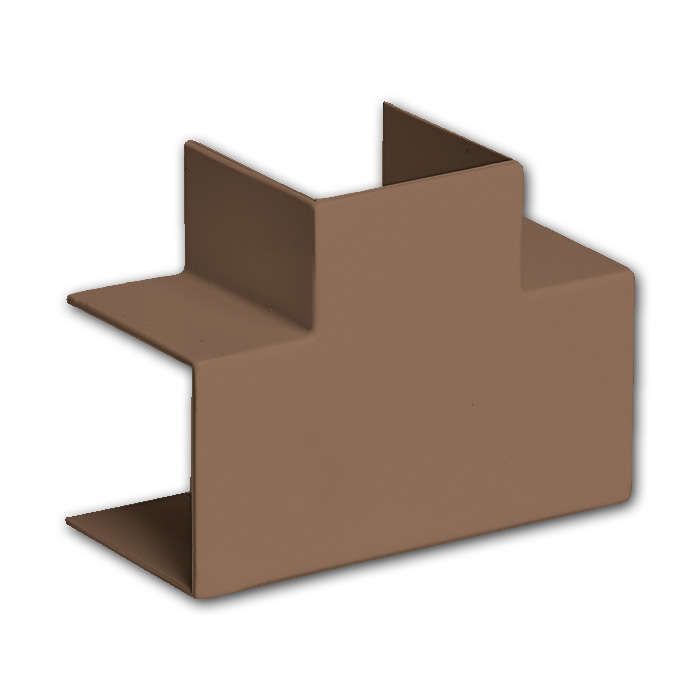

Тройник накладной 90град. для кабель-канала РКК 30х25 корич. Ruvinil ТРН-30х25-К TYCO

Тройник накладной 90 градусов для кабель-канала РКК 30х25 коричневый - фасонная деталь из прочного пластика, предназначенная для организации ответвлений кабельных трасс в распределительных системах. Применяется совместно с кабель-каналами РКК 30×25 мм от бренда Ruvinil, обеспечивает надёжное соединение без сверления или клея. Артикул трн-30х25-к.

Назначение и область применения

Этот тройник используется для создания Т-образных ответвлений в наружных кабельных каналах типа РКК 30×25 мм. Подходит для прокладки силовых и слаботочных проводов в помещениях: офисах, производственных цехах, жилых зонах. Особенно удобен там, где требуется вывести кабели перпендикулярно основному каналу - например, к розеткам, выключателям или оборудованию.

Технические характеристики

• Тип: T-образный угол для кабель-канала
• Габариты основного канала: 30×25 мм
• Ширина ответвления: 30 мм (соответствует ширине основного канала)
• Материал: пластик (поливинилхлорид, устойчивый к механическим нагрузкам)
• Цвет: коричневый (совпадает с цветом стандартных кабель-каналов РКК)
• Исполнение: фасонная деталь, предназначена для составного монтажа
• Симметричность: да - позволяет равноправно направлять кабели в любую сторону ответвления
• Количество выходов: три (основной канал + одно ответвление под углом 90°)

Совместимость и монтаж

Тройник совместим исключительно с кабель-каналами РКК 30×25 мм от Ruvinil. Монтаж осуществляется путём простого защёлкивания - деталь плотно фиксируется на конце основного канала без инструментов. Для сборки необходимо:

• Обрезать основной канал точно по нужной длине;
• Заправить внутрь провода перед установкой тройника;
• Плотно прижать тройник до щелчка - он автоматически зафиксируется в пазах канала.

Не требует саморезов, клея или сверления. Установка возможна как на стене, так и на потолке.

Преимущества

• Симметричная форма позволяет использовать ответвление в любом направлении - повышает гибкость проектирования трассы.
• Легкий вес и простота монтажа снижают время установки на 40–60% по сравнению с болтовыми решениями.
• Цвет соответствует стандартным каналам РКК - обеспечивает эстетично оформленную трассу без контрастных переходов.
• Пластик не проводит ток, не корродирует и не деформируется при температуре до +60 C.

Ограничения применения

• Не предназначен для использования вне помещений - материал не рассчитан на УФ-излучение и осадки.
• Не применяется в условиях повышенной влажности (например, в банях, бассейнах) без дополнительной герметизации.
• Не допускается использование с другими сериями кабель-каналов - даже аналогичных размеров 30×25 мм от других брендов могут иметь отличную форму замка.
• Не рекомендован для высоких нагрузок - максимальное количество проводов внутри - до 8 одножильных медных жил сечением до 2,5 мм2.

Примеры использования

• Подключение розетки от основной трассы вдоль стены - тройник выводит кабель вниз к месту установки.
• Разводка сигнальных проводов от контроллера к нескольким датчикам в одном корпусе.
• Переход от горизонтального канала к вертикальному в шкафу управления.
• Добавление точки питания к станку или светильнику без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр канала соответствует 30×25 мм - даже небольшое отклонение может помешать защёлкиванию.
• Если провода слишком толстые, предварительно уложите их в канал, затем уже устанавливайте тройник - иначе можно повредить изоляцию.
• Не используйте этот тройник как точку крепления - он не рассчитан на механическую нагрузку, кроме собственного веса кабелей.
• Артикул трн-30х25-к легко сочетается с другими элементами серии РКК от Ruvinil - углы, прямые участки, крышки.
