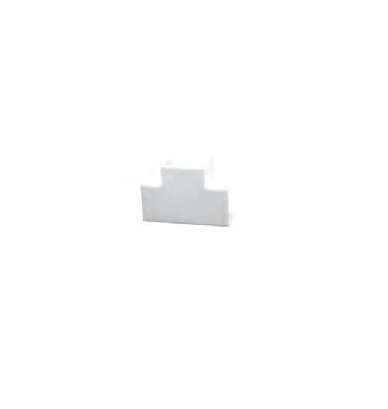

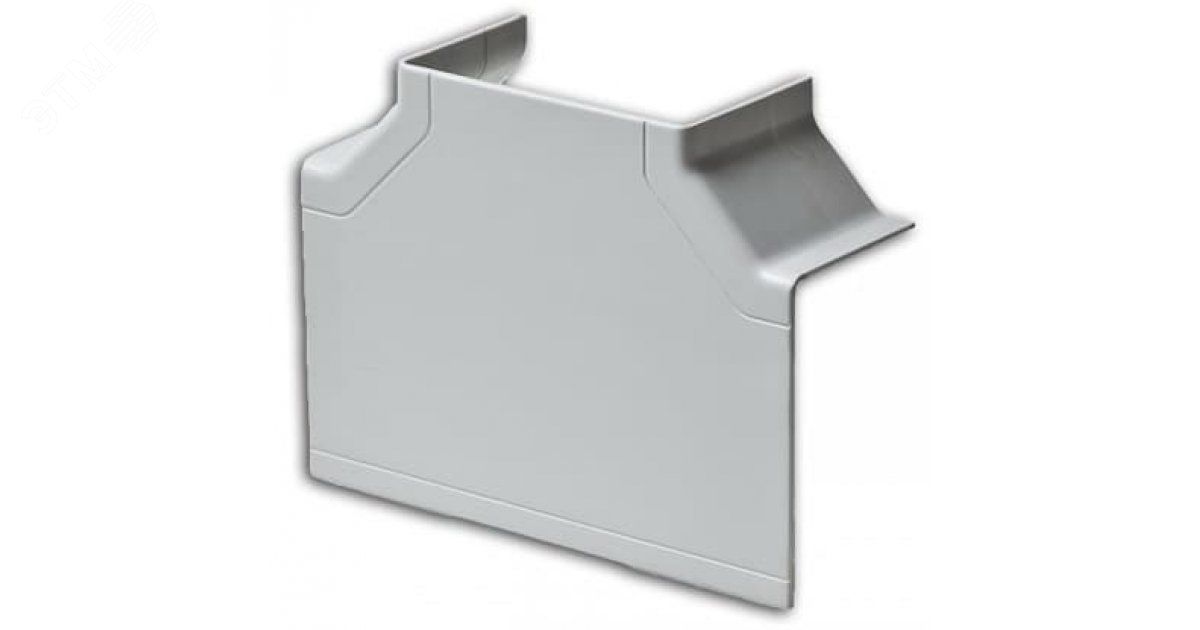

Тройник накладной 90град. для кабель-канала РКК 80х60/40 бел. Ruvinil ТРН-80х60 TYCO

Тройник накладной 90 градусов для кабель-канала РКК 80х60 и 80х40 белый - фасонная деталь из пластика, предназначенная для организации ответвлений в системах кабель-каналов. Применяется совместно с кабель-каналами РКК 80х60 и 80х40, обеспечивает компактное и надёжное соединение трёх направлений проводов. Артикул трн-80х60 соответствует основному типоразмеру, а бренд Ruvinil гарантирует совместимость с другими элементами серии.

Назначение и область применения

Тройник накладной 90 градусов для кабель-канала РКК 80х60 и 80х40 белый используется для создания ответвлений в линейных участках кабель-каналов. Он позволяет изменить направление трассы на 90 градусов и одновременно вывести кабели в боковое ответвление. Подходит для монтажа в помещениях с невысокими требованиями к механической нагрузке: офисах, жилых зданиях, административных объектах, на производственных линиях с малой интенсивностью воздействий.

Технические характеристики

• Габариты входного канала: 80×60 мм - совместим с кабель-каналами РКК этого размера;
• Ширина бокового ответвления: 80 мм - обеспечивает равную пропускную способность по сравнению с основным каналом;
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке;
• Цвет: белый - гармонирует с большинством стандартных кабель-каналов и интерьерами;
• Тип: T-образный угол - три выхода: один прямой, два перпендикулярных (боковой - симметричен);
• Способ монтажа: составной - крепится к уже установленному кабель-каналу без сверления;
• Симметричность: да - боковое ответвление расположено центрировано, что упрощает распределение кабелей;
• Количество верхних частей: 1 - одна сторона остаётся открытой для продолжения трассы.

Совместимость и монтаж

Тройник накладной 90 градусов для кабель-канала РКК 80х60 и 80х40 белый совместим только с кабель-каналами РКК того же размера. Установка происходит поверх уже смонтированного прямого участка: деталь просто защёлкивается на торец канала. Для работы с кабель-каналом 80х40 требуется проверить внутренние габариты - хотя ширина ответвления 80 мм, высота 40 мм может вызвать небольшую свободную игру, но не влияет на функциональность. Монтаж не требует инструментов, болтов или клея. Нельзя использовать с кабель-каналами других серий (например, КК-50, Kabelkanal Pro).

Безопасность и стандарты

Изделие изготовлено из самозатухающего пластика, соответствует требованиям ГОСТ Р 50571.15-97 к электроустановкам в зданиях. Не содержит галогенов, безопасно при температуре от –20C до +40C. Не предназначено для установки во взрывоопасных средах или на открытом воздухе без защиты от УФ-излучения.

Преимущества

• Не требует демонтажа основного кабель-канала - можно добавить ответвление после завершения прокладки;
• Симметричная форма позволяет легко менять направление вывода кабелей без замены детали;
• Легко чистится и не накапливает пыль благодаря гладкой поверхности;
• Поддерживает единый дизайн всей системы - цвет и материал совпадают с базовыми элементами РКК.

Ограничения применения

• Не рассчитан на механические нагрузки выше бытового уровня - нельзя использовать как опору для оборудования;
• Не подходит для внешней установки - пластик теряет прочность при длительном воздействии солнечного света и осадков;
• Запрещён в местах с постоянными вибрациями (например, рядом с двигателями) - возможен самопроизвольный отход;
• Не совместим с кабель-каналами других производителей, даже если размер совпадает - различаются формы защёлок и толщина стенок.

Примеры использования

• Объединение кабелей от трёх розеток в одной стене через одну точку выхода;
• Переход от горизонтальной трассы к вертикальному выводу к управляемому оборудованию;
• Разводка сигнальных линий в серверной комнате от основного канала к нескольким стойкам;
• Добавление питания к новому устройству без вскрытия существующего кабель-канала.

Практические советы

• Перед монтажом убедитесь, что внутри кабель-канала достаточно места - тройник занимает около 15–20 мм глубины от плоскости стены;
• Если используете кабель-канал 80х40, проверьте, чтобы кабели не задевали за край ответвления - меньшая высота может затруднять прокладку плотных пучков;
• Для долговечности не перегружайте тройник более чем 15–20 кабелями одного типа - это снижает риск деформации;
• Артикул трн-80х60 - единственный подходящий для РКК 80х60; для 80х40 он тоже работает, но лучше заказывать специализированные варианты, если они есть в наличии.
