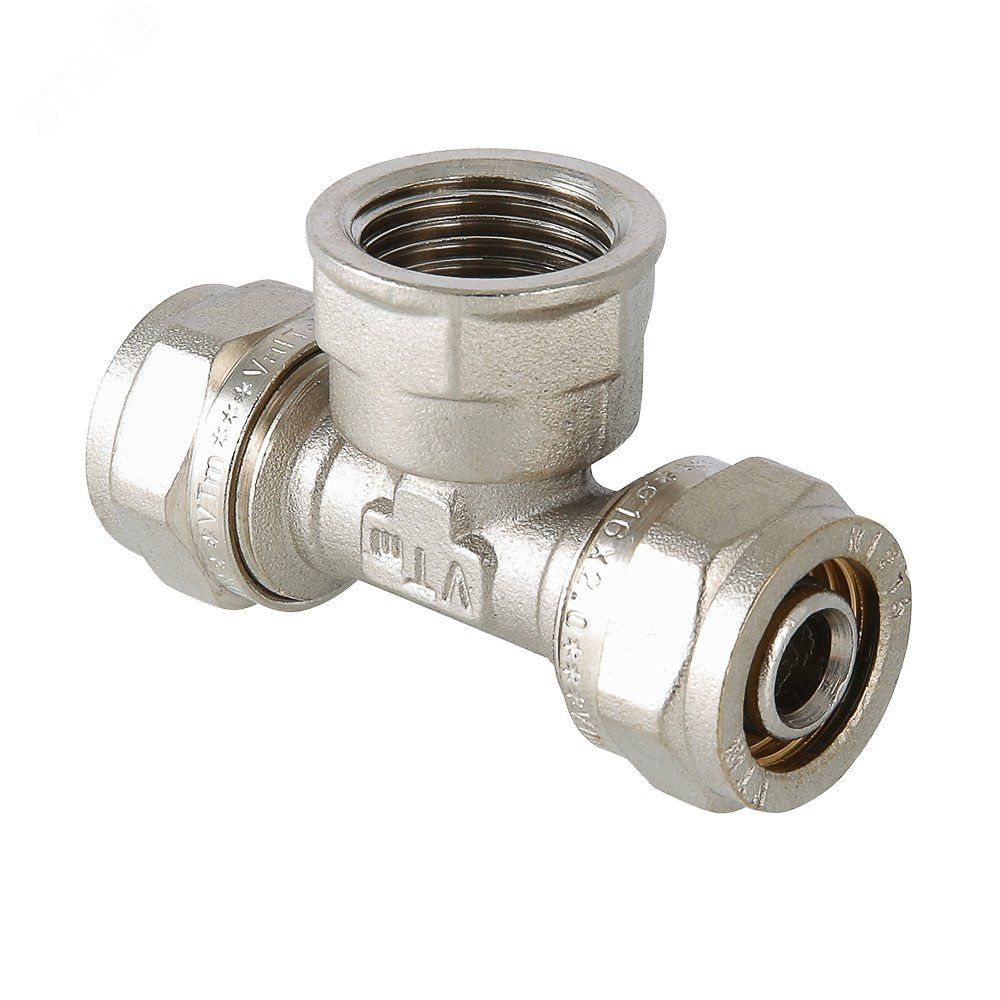

Тройник обжимной 20x3/4' ВР, латунь никелированная VALTEC IV3322005

Тройник обжимной 20x3/4 дюйма латунный от VALTEC - это надёжный фитинг для создания ответвлений в системах холодного и горячего водоснабжения с использованием металлополимерных труб. Обжимное соединение обеспечивает герметичность без сварки, а латунная никелированная конструкция устойчива к коррозии и механическим нагрузкам.

Назначение и область применения

Тройник обжимной 20x3/4 дюйма латунный предназначен для соединения трёх участков трубопровода: двух металлополимерных труб диаметром 20 мм и одного элемента с внутренней резьбой 3/4 дюйма. Применяется в системах водоснабжения жилых, коммерческих и промышленных зданий - например, для подключения смесителей, водонагревателей, счетчиков воды или распределительных коллекторов.

Технические характеристики

• Диаметр трубы: 20 мм - совместим с металлополимерными трубами стандарта 20×2,0 мм;
• Резьба: внутренняя трубная (ВР), 3/4 дюйма, соответствует ГОСТ 6357 - позволяет подключить шаровой кран, фильтр, насос или другую арматуру с внешней резьбой;
• Материал: латунь никелированная CW 617N - высокая прочность, антикоррозийная поверхность, долговечность в условиях повышенной влажности;
• Тип соединения: обжим + резьба - обжимное кольцо плотно сдавливает трубу, резьбовая часть - для присоединения других компонентов;
• Номинальное давление (PN): 25 бар - выдерживает давление до 2,5 МПа, что достаточно для систем водоснабжения с обычным напором;
• Максимальная рабочая температура: 130 C - допустимо использование в системах горячего водоснабжения и теплых полов;
• Обжимное кольцо: из того же материала - латунь никелированная - обеспечивает равномерную деформацию и долговечность соединения.

Совместимость и монтаж

Тройник обжимной 20x3/4 дюйма латунный совместим только с металлополимерными трубами диаметром 20 мм. Для установки требуется специальный обжимной инструмент - клещи с матрицей под 20 мм. Не используйте гаечные ключи для затяжки - это повредит резьбу и вызовет протечку. Резьбовая часть требует уплотнения льном, ФУМ-лентой или анаэробным герметиком при подключении к оборудованию. Убедитесь, что труба ровно вставлена до упора - проверьте глубину по метке на корпусе фитинга.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей европейскому стандарту EN 12165 и российскому ГОСТ 15527. Соответствует требованиям СанПиН для систем питьевого водоснабжения. Никелевое покрытие снижает риск выделения токсичных веществ при контакте с водой. Работает в рамках нормативов для систем с максимальной температурой 95 C - при 130 C возможна кратковременная перегрузка, но не рекомендовано длительное применение выше 95 C.

Преимущества

• Не требует сварки или пайки - монтаж быстрый, безопасный, не нуждается в открытом огне;
• Никелированная поверхность легко моется, не окисляется и сохраняет эстетичный вид даже после лет эксплуатации;
• Высокая герметичность за счёт точного обжима - исключены протечки при правильной сборке;
• Подходит для скрытой прокладки - не требует доступа для обслуживания после установки;
• Совместим с большинством арматур и оборудования с резьбой 3/4” - универсальное решение для ремонта и модернизации.

Ограничения применения

• Не применяется для труб из полиэтилена, ПВХ или металлических труб - только для металлополимерных 20 мм;
• Запрещено использовать в системах с давлением выше 25 бар - риск разрушения обжимного соединения;
• Не предназначается для систем с агрессивными средами - химические жидкости, масла, щелочи могут повредить латунь;
• Не рекомендуется для частых демонтажей - обжимное соединение одноразовое; повторное использование приведёт к потере герметичности;
• Не следует применять в системах с постоянной циркуляцией воды при температуре выше 95 C - срок службы сокращается.

Примеры использования

• Подключение водонагревателя к основному стояку через шаровый кран с резьбой 3/4”;
• Разводка системы тёплого пола от коллектора - один выход на трубу 20 мм, второй - на термостатический клапан;
• Переход от главного трубопровода к счётчику воды с резьбой 3/4”;
• Добавление точки водоразбора (например, мойки) в существующий контур без замены всей сети.

Практические советы

• Перед монтажом удалите фаску с трубы - это предотвратит повреждение уплотнительного кольца внутри фитинга;
• Проверяйте глубину входа трубы - она должна совпадать с отметкой на корпусе тройника; недостаточная вставка - причина протечки;
• Используйте только оригинальные обжимные клещи VALTEC или аналоги с подходящими матрицами - некорректный инструмент даёт слабое соединение;
• При подключении к оборудованию с резьбой - всегда используйте уплотнитель (ФУМ-лента или лён);
• Артикулы iv3322005 и vtm.332.n.200520 - это один и тот же продукт от VALTEC; различия в номерах связаны с партиями поставки.
