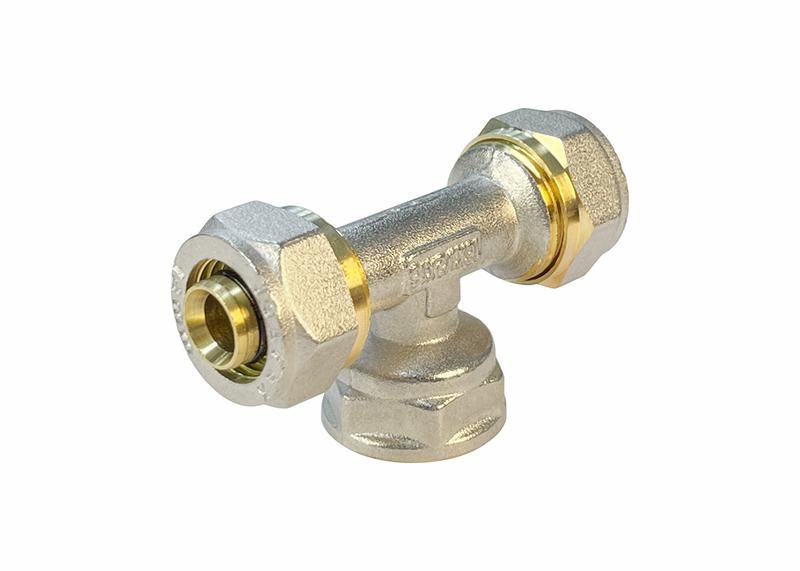

Тройник обжимной с переходом на ВР 20х3/4х20дюйм (100/5) VALFEX VF.332.N.203420

Тройник обжимной с переходом на внутреннюю резьбу 20х3/4х20 дюйм (100/5) от VALFEX предназначен для соединения трёх трубопроводов: двух с обжимным фитингом и одного с внутренней резьбой. Подходит для систем с давлением до 10 бар, где требуется надёжный и герметичный ответвление без сварки.

Назначение и область применения

Этот тройник используется там, где необходимо сделать ответвление от основного трубопровода с сохранением герметичности, но без сложных операций - например, при монтаже гидравлических или пневматических систем. Применяется в машиностроении, на конвейерах, в оборудовании с жидкостными или воздушными контурами. Обжимные участки позволяют легко подключить трубы из полиэтилена, ПВХ или других пластиков, а внутренняя резьба 3/4" даёт возможность присоединить шланги, клапаны или другие элементы с внешней резьбой.

Технические характеристики

• Тип: Тройник обжимной с переходом на внутреннюю резьбу
• Размеры: 20 мм - 3/4" - 20 мм (диаметр обжима / резьба / диаметр обжима)
• Материал: Латунь - устойчив к коррозии, подходит для воды, масла, воздуха
• Рабочее давление: До 10 бар (при температуре +20C)
• Температурный диапазон: От –20C до +80C
• Обжимаемый диаметр труб: 20 мм (для труб с наружным диаметром 20 мм)
• Резьба: Внутренняя G 3/4", ISO 228-1

Совместимость и монтаж

Тройник VALFEX vf.332.n.203420 совместим с трубами из ПВХ, полиэтилена, полиуретана и аналогичных материалов с наружным диаметром 20 мм. Для установки используйте обжимной инструмент - зажим должен равномерно деформировать трубу вокруг корпуса тройника. Убедитесь, что торец трубы ровный и зачищенный. Накручивайте фитинг с резьбой рукой до упора, затем затяните ключом - перетягивать нельзя, чтобы не повредить резьбу. Монтаж возможен в любом положении, но рекомендуется избегать постоянного вертикального расположения снизу, чтобы предотвратить скопление конденсата.

Преимущества

• Не требует сварки, пайки или клея - монтаж быстрый и безопасный
• Латунный корпус обеспечивает долгий срок службы даже в агрессивных средах
• Удобная комбинация обжима и резьбы позволяет сочетать гибкие и жёсткие участки системы
• Стандартная резьба G 3/4" совместима с большинством промышленных комплектующих

Ограничения применения

• Не применяется в системах с высокими температурами выше +80C
• Не подходит для труб с наружным диаметром отличным от 20 мм - использование другого размера вызывает протечки
• Не предназначено для работы с агрессивными химикатами (например, кислотами, щелочами) - материал латуни может подвергаться коррозии
• Не использовать в системах с импульсным давлением выше 10 бар

Примеры использования

• Подключение пневматического цилиндра к главному воздушному коллектору
• Разводка гидравлической линии на станке с ЧПУ
• Присоединение датчика давления через резьбовой выход к трубопроводу из ПВХ
• Создание точки слива или заправки в системе охлаждения

Практические советы

• Перед сборкой проверьте внутренний диаметр трубы - он должен соответствовать заявленному 20 мм, иначе обжим будет негерметичным
• Используйте только инструменты, рассчитанные на обжим 20 мм - некорректный инструмент деформирует тройник
• После монтажа проведите пробное опрессование - медленно поднимите давление до рабочего уровня и проверьте все соединения
• При длительном использовании в условиях влаги периодически осматривайте поверхность тройника на предмет окисления - латунь не ржавеет, но может покрываться тёмным налётом
• Артикул vf.332.n.203420 - точный идентификатор для заказа запасных частей; не заменяйте его другими моделями без проверки размеров
