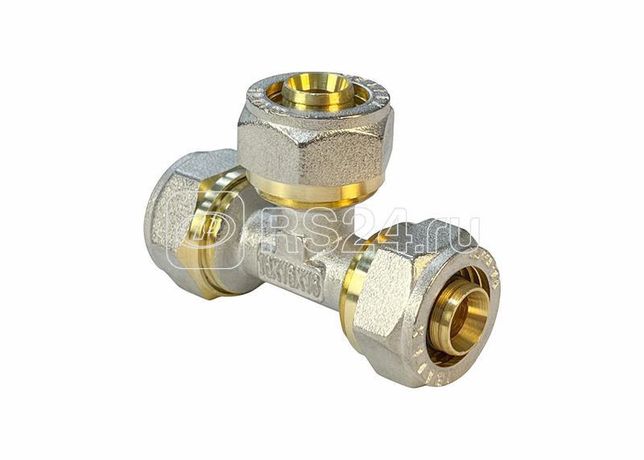

Тройник обжимной 26 (50/2) К VALFEX VF.331.N.262626

Тройник обжимной 26 (50/2) от VALFEX с артикулом vf.331.n.262626 предназначен для соединения трёх трубопроводов в одной точке с использованием обжимного крепления. Изготовлен из латуни, он надёжно работает в системах с высокими требованиями к герметичности и долговечности.

Назначение и область применения

Тройник обжимной 26 (50/2) используется для создания ответвлений в гидравлических и пневматических системах. Он позволяет соединить одну основную трубу диаметром 26 мм с двумя боковыми ответвлениями диаметром 50/2 мм. Подходит для установки на станках, конвейерах, системах управления давлением и других промышленных устройствах, где требуется надёжный и быстрый монтаж без сварки или резьбы.

Технические характеристики

• Материал: латунь - обеспечивает коррозионную устойчивость, прочность и совместимость с большинством рабочих сред
• Тип соединения: обжимной - фиксация осуществляется за счёт деформации муфты при затяжке, исключает необходимость резьбового соединения
• Основной проход: 26 мм
• Боковые проходы: 50/2 мм - соответствует внешнему диаметру трубы 50 мм с толщиной стенки 2 мм
• Форма: равносторонний тройник - все три выхода расположены под углом 90° друг к другу

Совместимость и монтаж

Тройник обжимной 26 (50/2) совместим с трубами из стали, меди и некоторых пластиков, имеющими внешний диаметр 50 мм и толщину стенки 2 мм. Для монтажа требуются специальные обжимные клещи, подходящие по размеру и усилию. Убедитесь, что поверхность трубы чистая и без зазубрин - это гарантирует плотное прилегание и предотвращает протечки. Обжим выполняется в один этап: труба вставляется до упора, затем клещами сдавливается обжимная гильза до характерного щелчка или по меткам на инструменте.

Преимущества

• Не требует сварки, резьбы или клея - снижает время монтажа и сложность работы
• Высокая герметичность благодаря металлическому обжиму - минимизирует риск утечек даже при колебаниях давления
• Устойчив к вибрациям - идеально для мобильного оборудования и динамически нагруженных систем
• Латунная конструкция допускает многократную сборку-разборку без потери качества соединения

Ограничения применения

• Не рекомендован для систем с температурой выше +120 C - материал теряет прочность при перегреве
• Не подходит для агрессивных химических сред (например, концентрированные кислоты или щелочи)
• Требует точного соблюдения диаметра и толщины стенки трубы - использование труб с другими параметрами приведёт к утечке или повреждению
• Запрещено применять в системах с жидкостями под давлением более 40 МПа - максимальное рабочее давление не указано производителем, поэтому следует ориентироваться на типовые значения для аналогичных изделий

Примеры использования

• Подключение трёх пневматических цилиндров к одному воздушному магистральному контуру
• Разветвление гидравлической линии на станке с ЧПУ для питания нескольких исполнительных механизмов
• Создание точки слива или контрольного вывода в системе смазки

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы - наличие заусенцев или оксидов снижает качество обжима
• Используйте только те обжимные клещи, которые рекомендованы производителем для размера 50/2 мм
• После монтажа проведите тестовое давление - медленно увеличьте давление до 80% от рабочего и выдержите 2–3 минуты
• Храните тройник обжимной 26 (50/2) в сухом месте - латунь устойчива к коррозии, но грязь и влага могут попасть внутрь при длительном хранении в открытых условиях
