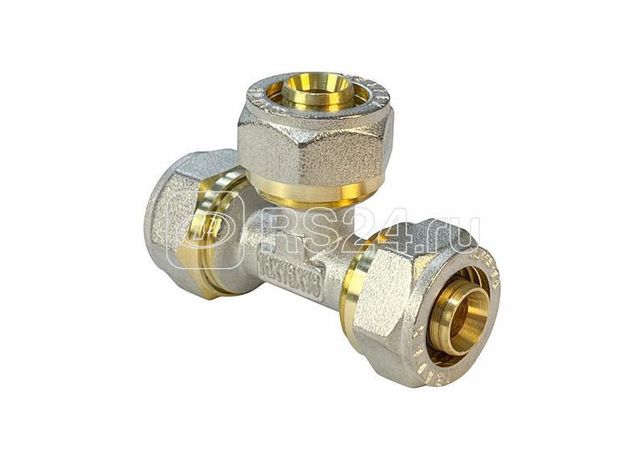

Тройник обжимной с переходом на НР 26х3/4дюйм х26 (60/5) К VALFEX VF.333.N.263426

Тройник обжимной с переходом на наружную резьбу 26 мм х 3/4 дюйма х 26 мм (60/5) от VALFEX предназначен для соединения трёх трубных участков с различными типами фиксации: двумя обжимными и одним резьбовым. Подходит для систем гидравлики, пневматики и других технологических контуров, где требуется надёжный переход между металлическими трубами и резьбовыми элементами.

Назначение и область применения

Этот тройник используется там, где необходимо ответвить поток жидкости или газа от основного трубопровода и подключить к нему устройство с внешней резьбой - например, клапан, манометр или шланговый фитинг. Обжимные концы позволяют закрепить тройник на трубах без сварки или резьбы, что ускоряет сборку. Применяется в промышленном оборудовании, станках, автоматизированных линиях и системах управления давлением.

Технические характеристики

• Материал: Латунь - обеспечивает коррозионную стойкость, прочность и совместимость с большинством рабочих сред, включая масло, воду и воздух.
• Формат соединений: Два обжимных входа по 26 мм, один выход с наружной резьбой G 3/4 дюйма (дюймовая метрическая резьба).
• Условное обозначение: (60/5) - внутренний диаметр обжимного соединения соответствует трубе с наружным диаметром 26 мм; толщина стенки трубы должна быть около 5 мм для надёжного обжима.

Совместимость и монтаж

Обжимные концы требуют использования специального обжимного инструмента и труб из мягкой стали, меди или пластиков с подходящим наружным диаметром (26 мм +- 0,5 мм). Для герметичности рекомендуется применять резиновые или EPDM уплотнительные кольца внутри обжимных муфт, если они предусмотрены конструкцией системы. Резьбовой выход G 3/4 дюйма совместим с любыми стандартными фитингами этой резьбы - важно использовать правильный герметик (например, ленту FUM или анаэробный состав), чтобы избежать утечек.

Преимущества

• Не требует сварки - снижает время установки и исключает риск повреждения окружающих элементов теплом.
• Высокая механическая прочность благодаря материалу - латунь выдерживает высокое давление до 40 бар при температуре до +80 C.
• Стандартная резьба G 3/4 дюйма - легко заменяема и доступна в широком ассортименте.

Ограничения применения

• Не предназначена для работы с агрессивными химическими средами - кислотами, щелочами или растворителями - возможна коррозия латуни.
• Обжимные соединения нельзя демонтировать без повреждения - после установки труба остаётся зафиксированной навсегда.
• Работает только с трубами жесткостью, достаточной для сохранения формы при обжиме - слишком тонкостенные или мягкие трубы могут деформироваться некорректно.

Примеры использования

• Подключение манометра к гидравлической линии станка через обжимную трубу.
• Разветвление воздушного потока в пневматической системе конвейера с выводом на быстроразъёмный фитинг.
• Замена старого резьбового тройника на новый без перепайки всей системы - благодаря возможности обжима на существующую трубу.

Практические советы

• Перед монтажом проверьте точный наружный диаметр вашей трубы - он должен точно соответствовать 26 мм. Отклонение более чем +-0,5 мм приведёт к плохому обжиму и утечкам.
• Используйте только инструмент, рассчитанный на обжим труб диаметром 26 мм и толщиной стенки ~5 мм - иначе соединение будет слабым.
• На резьбовой выход наносите герметик равномерно, начиная со второго-третьего витка - не допускайте попадания материала внутрь канала, чтобы не забить проход.
• Тройник VALFEX vf.333.n.263426 не имеет внутреннего фильтра - если система чувствительна к частицам, установите предварительный фильтр перед этим элементом.
