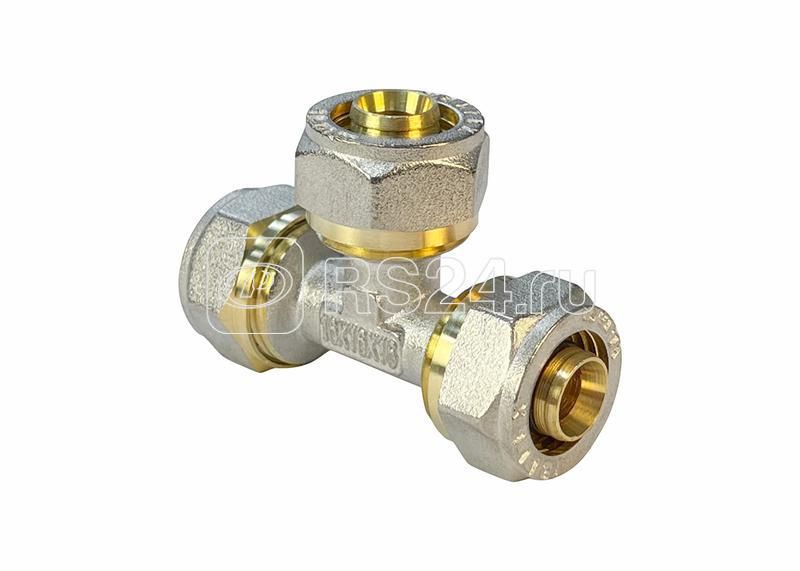

Тройник обжимной переходной 26х20х26 (60/4) К VALFEX VF.331.N.262026

Тройник обжимной переходной 26х20х26 (60/4) от бренда VALFEX с артикулом vf.331.n.262026 предназначен для соединения трубопроводов трёх диаметров в одной точке - два выхода по 26 мм и один вход 20 мм. Изготовлен из латуни, что обеспечивает прочность и устойчивость к коррозии в условиях повышенной влажности.

Назначение и область применения

Этот тройник используется для изменения направления потока жидкости или газа в системах с различными диаметрами труб. Подходит для установки на воздухопроводах, маслопроводах, гидравлических контурах и других системах, где требуется ответвление трубы меньшего диаметра от двух основных. Применяется в промышленном оборудовании, станках, автоматизированных линиях и системах управления давлением.

Технические характеристики

• Формат: Переходной тройник - три отверстия: два внешних диаметром 26 мм, одно центральное - 20 мм;
• Материал: Латунь - высокая механическая прочность, антикоррозийные свойства, совместимость с большинством рабочих сред;
• Тип соединения: Обжимной - требует использование специального инструмента для фиксации труб через деформацию металла;
• Условный проход: 60/4 - соответствует внутреннему диаметру труб 60 мм для крупного ответвления и 4 мм для малого (по классификации VALFEX);
• Рабочая температура: Указана производителем для латунных обжимных элементов - до +150 C (при условии соблюдения допустимых нагрузок);
• Рабочее давление: До 40 Бар (для воды и масел; зависит от материала труб и качества обжима).

Совместимость и монтаж

Тройник совместим с трубами из мягкой стали, меди и некоторых пластиков, имеющими наружный диаметр 26 мм и 20 мм. Для надёжного соединения необходимо использовать профессиональный обжимной инструмент с матрицами, подходящими под эти размеры. Перед сборкой проверьте, чтобы поверхности труб были чистыми и свободными от заусенцев - это предотвращает протечки и повреждение стенок тройника. Посадочные диаметры жестко заданы - нельзя заменить трубы другого диаметра даже на 0,5 мм.

Преимущества

• Высокая герметичность благодаря однородному материалу и плотному обжиму;
• Не требует сварки, клепки или резьбового соединения - снижает время монтажа;
• Стандартная форма позволяет легко интегрировать в существующие системы;
• Латунь выдерживает длительную работу без потери формы и герметичности;
• Подходит для многократных демонтажей при сохранении целостности труб (если не переборщено с усилиями обжима).

Ограничения применения

• Не применяется в системах с агрессивными химическими средами - например, сильными щелочами или кислотами;
• Запрещён к использованию в паровых сетях выше 150 C без согласования с производителем;
• Не рекомендован для систем с частыми гидроударами - риск растрескивания латуни при ударных нагрузках;
• Требуется точное соответствие наружного диаметра труб - отклонение более +-0,3 мм вызывает плохую герметичность.

Примеры использования

• Гидравлический пресс - ответвление масляного канала от главной линии к регулятору давления;
• Автоматическая линия сборки - подключение воздушного импульса к двум пневматическим цилиндрам;
• Система смазки оборудования - распределение масла от одного насоса к двум точкам потребления с разным расходом;
• Испытательные стенды - временные ответвления для контроля давления в нескольких зонах.

Практические советы

• Перед монтажом всегда проверяйте диаметр труб штангенциркулем - даже небольшая разница влияет на качество обжима;
• Выбирайте инструмент с регулировкой усилия - переобжим может сплющить трубу и нарушить её форму;
• После сборки проведите пробное испытание под давлением ниже рабочего - так выявятся микротечи;
• Храните тройники в сухом месте - хотя латунь устойчива к коррозии, грязь и влага могут затруднять последующую сборку;
• Артикул vf.331.n.262026 имеет уникальную геометрию - не путайте с другими моделями VALFEX, даже если они тоже имеют “26x20x26” в названии.
