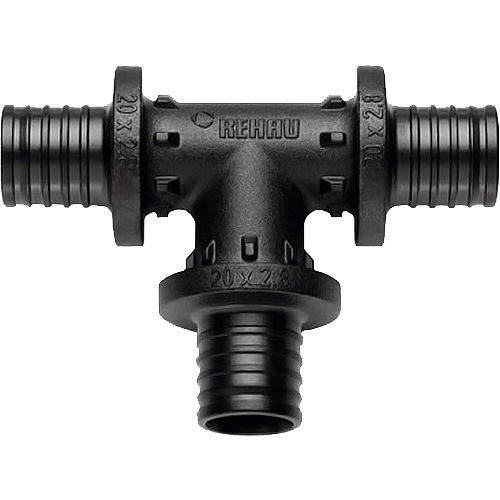

Тройник с уменьшенным торцевым проходом 20-20-16 PX - 11600711001 Rehau

Тройник переходной 20x20x16 PX от REHAU предназначен для соединения труб разного диаметра в системах холодного и горячего водоснабжения. Этот элемент системы RAUTITAN обеспечивает надёжную герметичность, долгий срок службы и безопасность для питьевой воды.

Назначение и область применения

Тройник переходной 20x20x16 PX используется для ответвления потока воды в системах водоснабжения, где требуется изменение диаметра труб: два входа диаметром 20 мм и один выход 16 мм. Применяется в жилых, коммерческих и общественных зданиях - в системах горячего и холодного водоснабжения, включая напольное отопление и центральные сети. Подходит для установки внутри стен, под полом и в шахтах.

Технические характеристики

• Форма: тройник переходной (20×20×16)
• Материал корпуса: бронза с внутренним покрытием из нержавеющей стали
• Работает с трубами из сшитого полиэтилена PE-Xa (система RAUTITAN)
• Максимальная рабочая температура: +90 C
• Максимальное рабочее давление: 10 бар при 20 C, снижается с ростом температуры
• Герметизация: механическая с использованием обжимных колец (без клея и сварки)
• Стандарт совместимости: DIN 1988, DVGW, DBU

Совместимость и монтаж

Тройник 20x20x16 PX совместим только с трубами из сшитого полиэтилена PE-Xa системы RAUTITAN. Для монтажа требуются специальные обжимные инструменты и кольца, предназначенные для этой системы. Установка выполняется путём вставки трубы до упора и последующего обжатия кольцом. Не допускается использование с металлопластиковыми, медными или ПВХ трубами. Диаметр посадочных мест: 20 мм (два) и 16 мм (один) - проверяйте соответствие наружному диаметру труб перед монтажом.

Безопасность и стандарты

Элемент сертифицирован по немецким и европейским нормам качества питьевой воды: DIN 2000, 98/83/EG, DVGW и DBU. Материалы не выделяют тяжёлые металлы, органические примеси или вредные вещества. Соответствует требованиям к гигиеничности и экологической безопасности. Сертификаты подтверждают, что система RAUTITAN безопасна для постоянного контакта с питьевой водой.

Преимущества

• Высокая устойчивость к коррозии благодаря бронзовому корпусу и нержавеющей стали
• Срок службы более 50 лет при правильном монтаже
• Не требует термической обработки - монтаж быстрый и не зависит от температуры окружающей среды
• Изоляция от внешних воздействий: не подвержен образованию налёта, осадка или биоплёнки
• Поддерживает стабильный расход воды за счёт точного внутреннего прохода

Ограничения применения

• Не применяется в системах с давлением выше 10 бар при комнатной температуре - при повышении температуры предельное давление снижается
• Не подходит для систем с агрессивными жидкостями (например, химическими растворами, маслом, антифризом)
• Запрещено использовать с трубами других производителей, даже если они имеют аналогичный диаметр
• Не рекомендован для открытой установки под прямыми солнечными лучами - длительное UV-воздействие может повредить трубы, хотя сам тройник устойчив

Примеры использования

• Отвод воды от основной магистрали 20 мм к кухонному смесителю через трубу 16 мм
• Разветвление контура напольного отопления с сохранением равномерного давления
• Объединение двух линий подачи воды 20 мм в одну линию 16 мм для подключения к бойлеру
• Ремонт участка трубопровода с заменой старого фитинга на современный элемент RAUTITAN

Практические советы

• Перед монтажом всегда проверяйте, что трубы имеют точно такой же наружный диаметр, как указано - 20 мм и 16 мм - и изготовлены из PE-Xa
• Используйте только оригинальные обжимные кольца и инструменты REHAU; сторонние комплекты могут нарушить герметичность
• После сборки проводите гидроиспытание при давлении 1,5–2 бара выше рабочего - это выявляет слабые места
• При скрытом монтаже (в стене) делайте запас на возможную деформацию - не перегибайте трубы рядом с тройником
• Храните тройники в сухом месте - влага может вызвать окисление контактных поверхностей, особенно при длительном хранении
