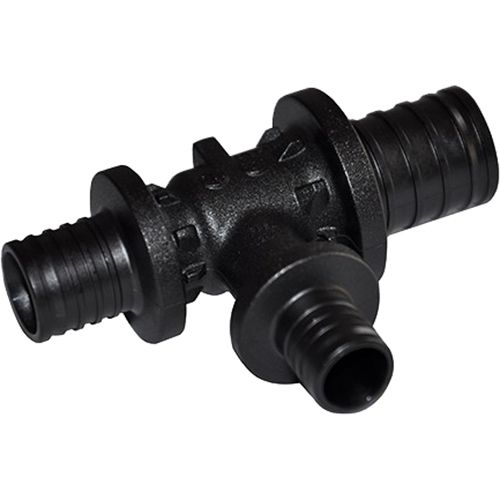

Тройник с увеличенным боковым проходом 20-25-16 PX - 11601031001 Rehau

Тройник переходной 20-25-16 PX от РЕХАУ (артикул 11601031001) предназначен для создания прочных соединений между трубами из сшитого полиэтилена различного диаметра в системах горячего и холодного водоснабжения. Изделие совместимо с трубами Rehau Stabil, Flex, Pink и His и монтируется методом аксиальной запрессовки с использованием надвижных гильз.

Назначение и область применения

Тройник переходной 20-25-16 PX используется для ответвления трубопровода с изменением диаметра: основной поток - 25 мм, боковое ответвление - 20 мм, вход - 16 мм. Подходит для систем питьевого водоснабжения, отопления и комбинированных контуров. Применяется в жилых, общественных и промышленных зданиях. Разрешено скрывать под штукатуркой и бетонной стяжкой.

Технические характеристики

• Материал корпуса: полифенилсуфон (PPSU) - чёрный цвет
• Размеры проходов: 25 мм (основной), 20 мм (боковой), 16 мм (входной)
• Метод монтажа: аксиальная запрессовка с надвижными гильзами
• Стандарт соответствия: DVGW W 534
• Устойчивость к температурам: до +95 C (кратковременно до +110 C)
• Рабочее давление: до 10 бар при 20 C
• Гигиеничность: материал не способствует зарастанию, безопасен для питьевой воды

Совместимость и монтаж

Тройник переходной 20-25-16 PX совместим только с трубами Rehau из сшитого полиэтилена (PEX): серии Stabil, Flex, Pink и His. Для монтажа требуются надвижные гильзы, подходящие по диаметру и типу трубы. Центрирующие выступы на тройнике обеспечивают точную посадку трубы без перекоса. После запрессовки система готова к испытанию и эксплуатации немедленно - нет необходимости в выдержке.

Не используйте с трубами других производителей или из другого материала (PVC, металлопластик, медные трубы).

Безопасность и стандарты

• Соответствует немецкому стандарту DVGW W 534 для систем питьевого водоснабжения
• Материал PPSU одобрен для контакта с пищевыми жидкостями
• Высокая химическая стойкость - не реагирует с бытовыми моющими средствами и антикоррозийными составами

Преимущества

• Отсутствие заужения внутреннего сечения - благодаря развальцовке трубы сохраняется полная пропускная способность
• Высокая ударная прочность и сопротивление растяжению - снижает риск повреждения при транспортировке и монтаже
• Визуальный контроль соединения - легко проверить глубину запрессовки
• Долговечность - PPSU не стареет под действием UV, воды и температурных колебаний
• Экономия времени - система готова к работе сразу после установки

Ограничения применения

• Не применяется в системах с давлением выше 10 бар при рабочих температурах свыше 20 C
• Запрещено использование в системах с горючими, агрессивными или маслянистыми средами
• Не предназначена для наружной прокладки без защиты от УФ-излучения
• Требуется строгое соблюдение технологии запрессовки - некорректный монтаж приведёт к протечкам

Примеры использования

• Подключение смесителя к трубе диаметром 25 мм через ответвление 20 мм
• Разводка системы ГВС в квартире: основной стояк 25 мм → ответвление на кухню 20 мм → подвод к крану 16 мм
• Монтаж в стяжке пола при замене старой системы - возможность скрытой прокладки без доступа к соединению

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра трубы и гильзы - даже небольшая разница приведёт к плохому соединению
• Используйте только оригинальные надвижные гильзы Rehau - аналоги могут не обеспечивать герметичность
• При скрытом монтаже сделайте фото или схему расположения тройника - это упростит ремонт в будущем
• Не допускайте перегрева трубы при резке - деформация конца затруднит запрессовку
• Проверяйте плотность соединения по меткам на гильзе - они должны полностью войти в корпус тройника
