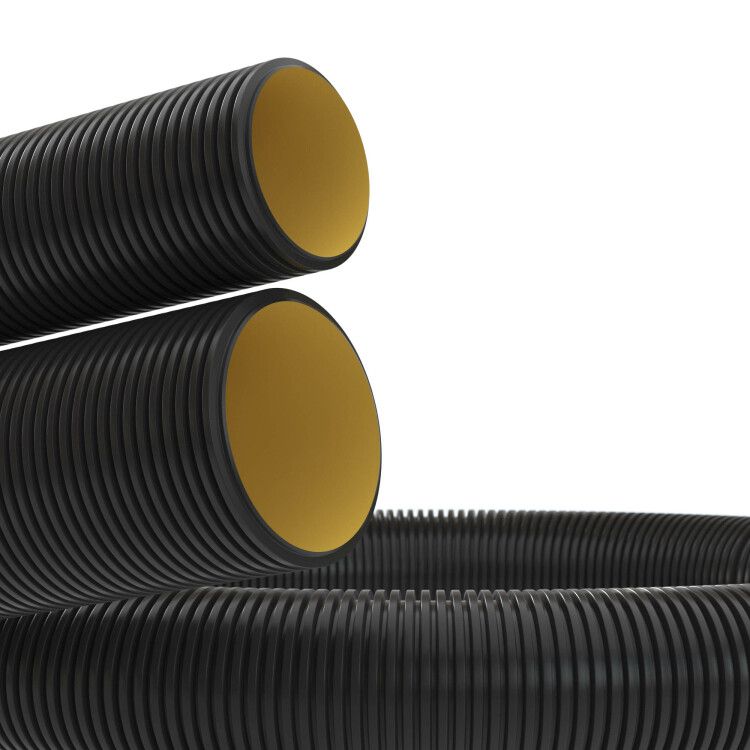

Труба гофрированная двустенная ПНД гибкая d110мм с протяжкой муфтой для кабельной канализации SN8 450Н черн. (уп.100м) DKC 121911A100 ДКС 121911A100N

Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой, SN8, в бухте 100м, цвет черный от DKC (ДКС) - это надежная система для прокладки кабелей в земле или бетоне, обеспечивающая защиту от механических нагрузок и агрессивной среды. Артикул 121911a100 обеспечивает удобство монтажа благодаря гибкости, наличию протяжки и устойчивости к экстремальным температурам.

Назначение и область применения

Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой, SN8, в бухте 100м, цвет черный предназначена для скрытой прокладки силовых и контрольных кабелей как низкого, так и высокого напряжения. Применяется в условиях, где требуется защита от ударов, вибраций, влаги, химических веществ и перепадов температур. Подходит для прокладки в грунте, при монолитном бетонировании, в траншеях, под дорогами, на промышленных объектах, в кабельных коллекторах и распределительных пунктах.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии и химическим воздействиям
• Наружный диаметр: 110 мм
• Внутренний проход: гладкий, для легкой протяжки кабеля
• Внешняя форма: ребристая (гофрированная) - повышает прочность на сжатие
• Цвет: внешняя стенка - черная, внутренняя - желтая (визуальное отличие слоев)
• Длина бухты: 100 метров - снижает количество стыков при прокладке
• Кольцевая жесткость: SN8 - соответствует нагрузкам при глубокой закладке (до 6 м)
• Минимальный радиус изгиба: 880 мм (8 диаметров) - позволяет прокладывать с минимальными усилиями
• Рабочий температурный диапазон: от -55 C до +90 C
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (пылевоздействие ограниченное, струя воды), IP67 (полная герметизация, временное погружение)
• Прозрачность: да - позволяет визуально контролировать состояние внутри трубы
• Покрытие: необработанное - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Труба двустенная гибкая ПНД для кабельной канализации 110мм с протяжкой, SN8, в бухте 100м, цвет черный совместима с фитингами и муфтами того же диаметра и стандарта. Каждая бухта комплектуется одной соединительной муфтой - для герметичного стыка между участками. Протяжка выполнена из нейлона - прочная, не растягивается, легко вытягивается после прокладки. Для монтажа используются только скрытые способы: в грунте, под плитами, в бетонных конструкциях. Недопустим открытый монтаж на поверхностях, подверженных механическому воздействию или UV-облучению. Радиус изгиба не менее 880 мм - соблюдение этого условия предотвращает деформацию стенок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не содержит токсичных добавок, безопасен при контакте с почвой и водой. Выдерживает длительную работу при температурах до +90 C, что делает её подходящей для мест с повышенным тепловыделением (например, рядом с трансформаторами). Сертифицирована для использования в системах кабельной канализации согласно рекомендациям РД 153-34.0-20.527-98.

Преимущества

• Высокая кольцевая жесткость SN8 - выдерживает значительные нагрузки от грунта и дорожного покрытия
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость дополнительных инструментов
• Эластичность при низких температурах - не трескается при монтаже зимой при -25 C
• Удобная бухтовая форма - минимизирует потери при транспортировке и ускоряет прокладку на длинных трассах
• Двустенная конструкция - внешняя гофра защищает от давления, внутренняя гладкая поверхность снижает трение при протяжке
• Долговечность - срок службы более 50 лет при правильной установке

Ограничения применения

• Не применяется для открытой прокладки - материал не устойчив к длительному УФ-излучению
• Запрещено использование в местах постоянного прямого контакта с открытым пламенем или высокими температурами выше +90 C
• Не предназначен для транспортировки жидкостей или газов - только для кабельной защиты
• Не следует использовать в песчаных или просадочных грунтах без подготовки основания - возможна осадка и деформация
• При монтаже в бетоне необходимо избегать попадания цементного раствора внутрь трубы - он затруднит последующую протяжку

Примеры использования

• Прокладка кабелей питания для промышленных станков в цехах с бетонным полом
• Подземная прокладка ЛЭП 6–10 кВ в городских парках и дворах
• Защита сигнальных кабелей в системах автоматизации на железных дорогах
• Прокладка в траншее под автострадой с использованием бухты 100 м без стыков
• Монтаж в монолитных фундаментах зданий для вывода кабелей в этажи

Практические советы

• Перед прокладкой проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При работе в холодную погоду (ниже -15 C) согрейте бухту перед разматыванием - это предотвратит растрескивание
• При соединении используйте только комплектную муфту - другие фитинги могут не обеспечить нужную герметичность
• При прокладке в бетоне закрепите трубу через 1–1,5 м, чтобы избежать смещения при укладке
• Проверяйте посадочный диаметр кабелей - максимальный суммарный диаметр кабелей не должен превышать 60 % внутреннего сечения трубы
• Артикул 121911a100 - оптимален для крупных проектов; для малых объемов рассмотрите бухты меньшей длины
