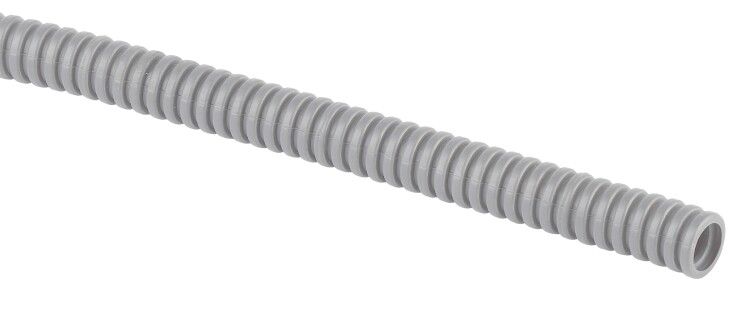

Труба гофрированная ПВХ легкая d50мм с протяжкой сер. (уп.20м) Эра Б0020117

Труба гофрированная поливинилхлоридная (ПВХ) диаметром 50мм с протяжкой, легкая, 20м, серая от бренда ЭРА (артикул б0020117) предназначена для защиты и организации прокладки кабелей в условиях, где требуется гибкость, умеренная механическая прочность и защита от пыли и влаги.

Назначение и область применения

Труба гофрированная поливинилхлоридная (ПВХ) диаметром 50мм с протяжкой, легкая, 20м, серая используется для прокладки силовых, слаботочных и информационных кабелей в местах, где необходима гибкая защита от внешних воздействий. Подходит для открытой прокладки внутри помещений, в штробах, за подвесными потолками, в коробах и на технологических трассах. Применяется в жилых, офисных и промышленных объектах — например, для прокладки кабелей управления, Ethernet, питания оборудования, освещения и автоматики.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) — самозатухающий пластик, устойчивый к химическим воздействиям и старению.
• Наружный диаметр: 50 мм — соответствует внутреннему проходу для кабелей.
• Длина: 20 метров — одна секция, удобна для транспортировки и монтажа.
• Протяжка: Да — встроенная стальная проволока позволяет легко затянуть кабели через трубу без дополнительных инструментов.
• Гибкость: Гибкая — можно формовать вокруг препятствий без специальных фитингов.
• Статический радиус изгиба: 150 мм — минимальный допустимый радиус изгиба при установке без риска повреждения стенок.
• Прочность на разрыв: 370 Н — выдерживает умеренные нагрузки, например, при случайном давлении или перегрузке кабелями.
• Степень защиты IP55: Защищена от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы) и от струй воды из любого направления.
• Рабочая температура: от –15 °C до +60 °C — подходит для большинства indoor-условий, не рекомендована для постоянной эксплуатации на холоде ниже –15 °C или в жарких помещениях выше +60 °C.
• Цвет: Серый — нейтральный цвет, хорошо сочетается с интерьерами и оборудованием.
• Обшивка: Отсутствует — поверхность не имеет дополнительной армирующей или термоизоляционной оболочки.

Совместимость и монтаж

Труба гофрированная поливинилхлоридная (ПВХ) диаметром 50мм с протяжкой, легкая, 20м, серая совместима со всеми типами кабелей, имеющих наружный диаметр до 40–42 мм (оставьте зазор для свободного перемещения). Монтаж выполняется вручную: достаточно согнуть трубу по нужному контуру, соблюдая минимум 150 мм радиуса изгиба, и протянуть кабель через встроенную проволоку. Для фиксации используйте хомуты, крепления на клеевые основы или монтажные планки. Соединение между участками осуществляется путём вставки одного конца в другой — без необходимости в переходниках, так как диаметр стандартизирован.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени при возгорании. Класс воспламеняемости по UL94 указан как “Прочее” — точные данные классификации не предоставлены, поэтому применение в системах с повышенными требованиями к огнестойкости требует дополнительной проверки по нормам проекта. Степень защиты IP55 соответствует требованиям к использованию в средах с возможным попаданием брызг и пыли, но не гарантирует герметичность при длительном контакте с водой.

Преимущества

• Удобство монтажа благодаря встроенной протяжке — не нужны дополнительные инструменты для заправки кабелей.
• Высокая гибкость — позволяет прокладывать трассы даже в труднодоступных местах без фитингов.
• Защита IP55 — надёжна в условиях с высокой пылевыделением или вероятностью брызг воды.
• Лёгкий вес и простота резки — можно обрезать ножницами по металлу или острым ножом.
• Устойчивость к коррозии и химически активным веществам — не ржавеет, не деформируется под действием масел и растворителей.

Ограничения применения

• Не применяется на открытом воздухе под прямыми солнечными лучами — ПВХ со временем становится хрупким при УФ-воздействии.
• Не подходит для прокладки в местах с постоянным контактом с водой, подземной прокладкой или в канализационных системах — IP55 недостаточно для таких условий.
• Не рассчитана на механические удары или давление свыше 370 Н — не использовать там, где есть риск наступания, завала или движения тяжёлого оборудования.
• Запрещено использование при температуре ниже –15 °C — материал теряет эластичность и может растрескаться.
• Не является заменой жёсткому кабель-каналу или металлорукаву в условиях с высокими требованиями к защите от механических повреждений.

Примеры использования

• Прокладка сетевых кабелей Cat6/7 в офисах — между этажами, вдоль потолка, в коробах.
• Подключение датчиков и контроллеров на производстве — в зонах с пылью и вибрацией.
• Монтаж осветительных кабелей в торговых центрах — под подвесными потолками.
• Скрытая прокладка проводов в квартире — после штробления стен, перед оштукатуриванием.
• Передвижные системы — временные трассы на стройплощадках, где часто меняются точки подключения.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех кабелей — оптимально оставить 20–30 % свободного объема.
• При изгибах не допускайте резких углов — всегда следите, чтобы радиус был не менее 150 мм.
• Если труба будет закрыта штукатуркой или отделкой — убедитесь, что она не пережата и не смята; лучше предварительно зафиксировать её хомутами.
• Для длинных трасс (>10 м) с несколькими изгибами — используйте протяжку как ориентир, но подготовьте дополнительный трос, если кабель плотно сидит.
• Храните трубу в сухом месте при комнатной температуре — избегайте перепадов температур и прямого солнечного света.
