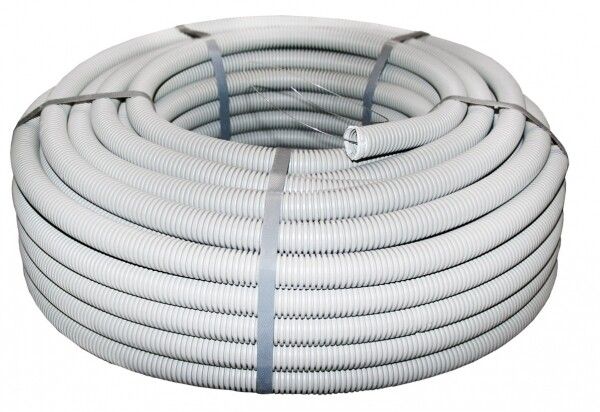

Труба гофрированная ПВХ Plast PROxima 50мм с протяжкой EKF tg-z-50

Труба гибкая гофрированная ПВХ d50мм с протяжкой серая (20м) от EKF - это надежная кабеленесущая система для внутренней прокладки силовых и слаботочных проводов в зданиях. Артикул tg-z-50 обеспечивает простой монтаж благодаря встроенной протяжке и устойчивости к механическим нагрузкам.

Назначение и область применения

Труба гибкая гофрированная ПВХ d50мм с протяжкой серая (20м) предназначена для скрытой прокладки кабелей внутри помещений: жилых домов, офисов, производственных цехов, административных зданий. Подходит для защиты силовых линий, сетей связи, управления и автоматизации. Гофра используется там, где требуется гибкий канал для прохождения проводов через изгибы, перегородки или труднодоступные участки.

Технические характеристики

• Материал: ПВХ - самозатухающий, не поддерживающий горение
• Наружный диаметр: 50 мм - соответствует номинальному диаметру, позволяет легко размещать кабели до 8–10 шт. среднего сечения
• Длина бухты: 20 метров - оптимальна для крупных участков прокладки без стыков
• Степень защиты IP55 - защищает от пыли и струй воды, подходит для сырых помещений (например, подвалов, кухонь, производственных площадок)
• Рабочая температура: от –40 C до +60 C - выдерживает перепады в холодных и теплых условиях
• Статический радиус изгиба: 150 мм - минимальный допустимый радиус при установке без деформации
• Прочность на разрыв: 100 Н - способна выдерживать легкие механические воздействия (например, давление от стеновых материалов)
• Цвет: серый - совместим с большинством интерьеров и не требует окраски
• Обшивка: отсутствует - снижает вес и стоимость, но требует осторожности при транспортировке
• Содержание галогенов: да - при горении выделяет токсичные вещества; не рекомендовано для мест с высокими требованиями к экологической безопасности

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d50мм с протяжкой серая (20м) совместима со всеми типами кабелей: NYM, VVG, FTP, UTP, силовые многожильные. Установка упрощается благодаря встроенной протяжке - ее достаточно закрепить на одном конце, продеть через трубу и потянуть за другой конец, чтобы завести кабель. Для фиксации используются хомуты, крепления или специальные муфты EKF PROxima. Не требует сварки, клея или дополнительных инструментов. Минимальный радиус изгиба - 150 мм: нельзя делать резких углов меньше этого значения.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ, что снижает риск распространения пламени при коротком замыкании. Соответствует требованиям к кабеленесущим системам для внутренних помещений. Класс воспламеняемости UL94 - не указан конкретно, поэтому не гарантирует соответствие строгим нормам для общественных объектов с повышенными требованиями к пожаробезопасности. Относится к категории “Прочее” - не предназначен для массового использования в медицинских учреждениях, школах или метро без дополнительной проверки проектной документации.

Преимущества

• Удобная протяжка ускоряет прокладку кабеля в несколько раз
• Эластичность позволяет обходить препятствия без дополнительных переходников
• Высокая степень защиты IP55 - подходит для влажных и запыленных зон
• Отличная электроизоляция - материал не проводит ток, безопасен при случайном контакте
• Не требует дорогостоящих аксессуаров - можно использовать с базовыми креплениями

Ограничения применения

• Не применяется на открытом воздухе - ПВХ теряет прочность под прямыми солнечными лучами и при длительном воздействии УФ
• Не подходит для прокладки в канализационных колодцах, подземных коммуникациях или под дорогами - недостаточно механической прочности
• Содержание галогенов делает её непригодной для помещений с людьми в случае пожара - например, в лифтовых шахтах, больницах, детских учреждениях
• Не рассчитана на постоянную нагрузку выше 100 Н - не следует использовать как несущую конструкцию или для подвески оборудования

Примеры использования

• Прокладка силового кабеля от щита до станка в цеху
• Скрытая прокладка Ethernet-кабелей между этажами в офисном здании
• Защита проводов освещения в подвале или техническом помещении
• Подключение бытовой техники в кухне с необходимостью гибкой маршрутизации

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был достаточен для суммарного сечения всех кабелей - перегрузка вызывает перегрев
• Не используйте трубу гибкую гофрированную ПВХ d50мм с протяжкой серая (20м) рядом с источниками открытого огня или нагревательных элементов
• При необходимости разрезать трубу - используйте ножницы по металлу или острый нож, чтобы не деформировать гофру
• Закрепляйте трубу каждые 1–1,5 метра, особенно на вертикальных участках - это предотвратит провисание и перегиб
• Артикул tg-z-50 от EKF PROxima хорошо сочетается с другими изделиями серии - выбирайте одинаковый цвет и тип фитингов для единообразной системы
