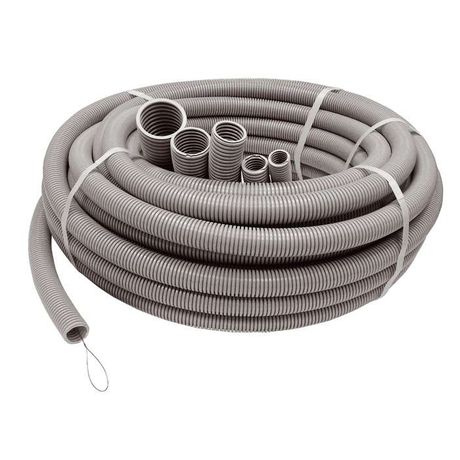

Труба гофрированная ПВХ тяжелая d50мм с протяжкой сер. (уп.15м) Ruvinil 15011 TYCO

Труба гофрированная ПВХ d50мм тяжелая с протяжкой (15м) от Рувинил - это прочная защитная оболочка для электрических кабелей и проводов, предназначенная для скрытой и открытой прокладки в бетоне, стенах и потолках. Артикул 15011 обеспечивает надежную изоляцию проводки даже в агрессивных условиях.

Назначение и область применения

Труба гофрированная ПВХ d50мм тяжелая с протяжкой (15м) используется для защиты силовых и слаботочных кабелей при прокладке в бетонных конструкциях - например, при заливке полов, стен или перекрытий. Подходит также для открытой укладки на поверхности стен и потолков из любых материалов - сгораемых (дерево, ГКЛ) и несгораемых (бетон, кирпич). Протяжка позволяет легко затянуть провода внутрь трубы после установки.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 39,6 мм - позволяет пропустить кабели до 8–10 жил сечением до 4 мм2 каждая
• Материал: ПВХ - устойчив к влаге, химическим воздействиям и коррозии
• Длина: 15 метров - одна секция покрывает типовые участки трассировки
• Степень защиты IP55 - защита от пыли и струй воды с любого направления
• Температурный диапазон: от –40C до +90C - работает в холодных помещениях и рядом с нагревательными элементами
• Огнестойкость UL94 - материал самозатухающий, не распространяет пламя
• Цвет: серый - соответствует промышленным стандартам визуального различения

Совместимость и монтаж

Труба гофрированная ПВХ d50мм тяжелая с протяжкой (15м) совместима со всеми стандартными фитингами для ПВХ-гофры: переходниками, муфтами, клеммными коробками. Протяжка (зонд) уже встроена - её можно использовать для вытягивания проводов или последующего введения новых. Для монтажа в бетон трубу закрепляют хомутами или связывают арматурой перед заливкой. На поверхностях крепится с помощью пластиковых клипс или клеевых точек. Не требует специальных инструментов - режется обычной ножовкой по металлу.

Безопасность и стандарты

• Соответствует требованиям UL94 V-0 - класс самозатухания
• Защита IP55 обеспечивает безопасность во влажных средах (подвалы, парковки, производственные цеха)
• Не содержит свинца и других токсичных добавок - безопасна для помещений с постоянным пребыванием людей

Преимущества

• Высокая механическая прочность - выдерживает давление при заливке бетона без деформаций
• Гибкость - легко изгибается вокруг препятствий радиусом от 150 мм
• Удобство прокладки благодаря готовой протяжке - экономит время при монтаже
• Долговечность - срок службы более 50 лет при соблюдении температурного режима

Ограничения применения

• Не рекомендуется для прямого контакта с открытыми источниками огня - хотя материал самозатухающий, он плавится при длительном нагреве выше 90C
• Не подходит для прокладки в местах с высокими ударными нагрузками (например, под колесами транспорта)
• Изгибы под острым углом менее 90° снижают проходимость внутри - не допускайте перегибов
• Не следует применять в системах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ теряет прочность

Примеры использования

• Электропроводка в монолитных домах - прокладка в плитах перекрытия и стенах
• Подключение оборудования на заводах - защита кабелей от механических повреждений и влаги
• Освещение в подземных парковках - устойчивость к сырости и мойке
• Аудио/Видео системы в офисах - скрытая прокладка в гипсокартонных перегородках

Практические советы

• Перед заливкой бетона проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При прокладке в нескольких уровнях используйте цветовую маркировку или этикетки на конце трубы
• Не забывайте оставлять запас длины на выходах - минимум 20 см для подключения к распределительным коробкам
• Для длинных трасс (>10 м) с несколькими изгибами используйте дополнительную протяжку или штангу - чтобы не потерять исходную
• Проверяйте посадочный диаметр 50 мм при выборе фитингов - не все комплектующие подходят
