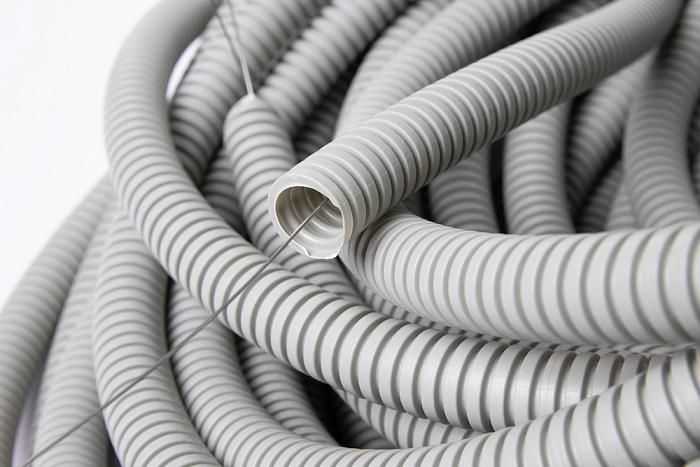

Труба гибкая ПВХ гофрированная легкая d20мм L500 с протяжкой RAL7035 OBO 6835817 Bettermann

Труба ПВХ гибкая гофрированная легкая с протяжкой, d мм, RAL7035, ГТЛ20 от OBO BETTERMANN предназначена для защиты кабелей и проводов в условиях повышенной влажности, пыли и механических нагрузок. Благодаря гибкой конструкции и встроенной протяжке, её легко укладывать в труднодоступных местах, например, в стенах, потолках или за панелями оборудования.

Назначение и область применения

Труба ПВХ гибкая гофрированная легкая с протяжкой, d мм, RAL7035, ГТЛ20 используется для прокладки слаботочных и силовых кабелей там, где требуется защита от внешних воздействий, но нельзя применить жесткие трубы. Подходит для внутренней и наружной установки в помещениях и на открытых площадках. Часто применяется в системах автоматизации, на производстве, в бытовой электропроводке, в машиностроении и на транспорте.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, химически инертен, не выделяет токсичных веществ при нормальной температуре.
• Наружный диаметр: 20 мм - позволяет пропускать до 5–7 одножильных кабелей сечением до 2,5 мм2 (зависит от типа изоляции).
• Степень защиты IP66: Защита от мощных струй воды и полного исключения попадания пыли - подходит для влажных помещений, улиц, цехов с мойкой.
• Радиус изгиба: 60 мм - как статический, так и динамический. Это значит, что трубу можно гнуть во время монтажа и она сохранит форму даже при движении кабелей внутри.
• Температура эксплуатации: от –40 C до +60 C - работает в холодных регионах и рядом с нагреваемыми элементами.
• Прочность на разрыв: 100 Н - способна выдерживать давление от случайных ударов или сдавливания, но не рассчитана на значительную механическую нагрузку.
• Маслостойкость: Да - не разрушается при контакте с минеральными маслами, смазками, эмульсиями.
• Цвет: Серый (RAL 7035) - соответствует промышленным стандартам, хорошо сочетается с корпусами оборудования.
• Класс воспламеняемости UL94 V1: Самозагасающий материал - после удаления источника пламени горение прекращается менее чем за 60 секунд.

Совместимость и монтаж

Труба ПВХ гибкая гофрированная легкая с протяжкой, d мм, RAL7035, ГТЛ20 оснащена встроенной стальной протяжкой - это ускоряет заправку кабелей. Протяжка не требует дополнительных инструментов: достаточно закрепить один конец кабеля и потянуть за проволоку. Для фиксации используйте хомуты, крепления или муфты совместимые с диаметром 20 мм. Установка возможна в бетон, штукатурку, дерево, металл. Не рекомендуется использовать в местах постоянного перегиба или с высокими динамическими нагрузками (например, в мобильных механизмах).

Безопасность и стандарты

• Соответствует требованиям пожарной безопасности по ГОСТ - класс горения ПВ-0.
• Класс самозатухания UL94 V1 - снижает риск распространения огня.
• Не содержит свинца и других токсичных пластификаторов - безопасна для использования в жилых и общественных зонах.

Преимущества

• Удобство монтажа благодаря гибкости и наличию протяжки - экономит время при прокладке в сложных трассах.
• Высокая степень защиты IP66 обеспечивает надежность в агрессивных средах.
• Широкий температурный диапазон - подходит для всех климатических зон России.
• Маслостойкость и химическая стойкость - долговечность в промышленных условиях.
• Легкий вес - удобно транспортировать и работать с ней одной рукой.

Ограничения применения

• Не предназначен для прямого открытия на солнце более 6 месяцев - УФ-излучение со временем делает ПВХ хрупким.
• Не выдерживает длительные статические нагрузки выше 100 Н - не заменяет металлические трубы в местах с риском сдавливания (например, под проездом тяжелой техники).
• Не следует использовать в качестве основной несущей конструкции - только как защитную оболочку для кабелей.
• Запрещено применять при температурах ниже –40 C и выше +60 C - возможна потеря герметичности и прочности.

Примеры использования

• Защита кабелей управления на станках с ЧПУ.
• Прокладка сигнальных линий в пищевой промышленности (частая мойка оборудования).
• Электропроводка в вентиляционных каналах, подвесных потолках, технологических нишах.
• Подключение датчиков и исполнительных механизмов в автопарках и складских комплексах.
• Временная прокладка кабелей на стройплощадках перед окончательной укладкой.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был достаточен для количества и диаметра кабелей - перегрузка затрудняет протяжку и вызывает перегрев.
• Изгибайте трубу только радиусом не меньше 60 мм - меньший радиус может повредить стенки и нарушить герметичность.
• Если труба будет использоваться вне помещения, покройте её UV-защитным кожухом или спрячьте в канале - продлит срок службы.
• При необходимости соединения нескольких участков используйте специальные муфты OBO Bettermann - они обеспечивают герметичность и сохраняют степень защиты IP66.
• Артикул ГТЛ20 и диаметр 20 мм - ключевые параметры для заказа запасных частей; всегда указывайте их при запросе.
