Труба гибкая ПВХ гофрированная легкая d16мм L450 с протяжкой RAL7035 OBO 6835818 Bettermann

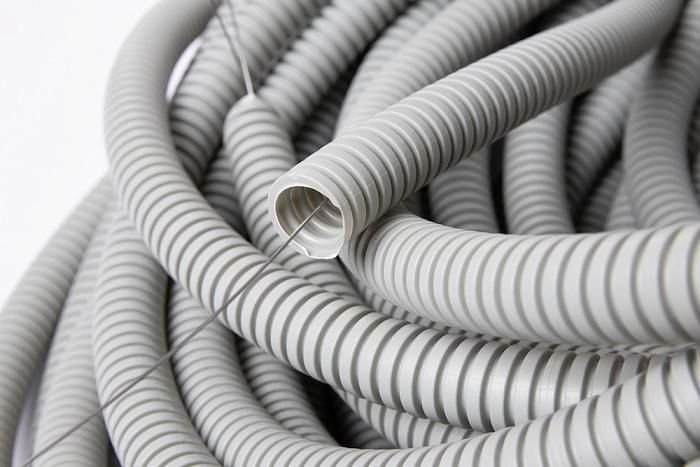

Труба ПВХ гибкая гофрированная легкая с протяжкой, диаметр 16 мм, цвет RAL7035, серия GTL16 от OBO BETTERMANN предназначена для защиты кабелей и проводов в условиях повышенной влажности, пыли и механических нагрузок. Благодаря наличию протяжки и высокой гибкости, она удобна для прокладки в труднодоступных местах, особенно в автоматизированных системах и распределительных щитах.

Назначение и область применения

Труба ПВХ гибкая гофрированная легкая с протяжкой, диаметр 16 мм, цвет RAL7035, серия GTL16 используется для внутренней и внешней прокладки слаботочных и силовых кабелей там, где требуется защита от ударов, перегибов, влаги и пыли. Подходит для монтажа в цехах, на конвейерах, в пультах управления, вентиляционных каналах и других зонах с ограниченным пространством. Протяжка упрощает запуск кабеля через всю длину трубы без дополнительных инструментов.

Технические характеристики

• Материал: Поливинилхлорид (ПВХ) - устойчив к химическим веществам, не выделяет токсины при нагреве
• Наружный диаметр: 16 мм - соответствует стандартному размеру для одиночных кабелей до 4–6 мм2
• Степень защиты IP66: полная герметичность от пыли и мощных струй воды
• Рабочий температурный диапазон: от –40 C до +60 C - подходит для холодных помещений и жарких зон
• Статический и динамический радиус изгиба: 48 мм - можно гнуть без потери целостности даже при движении
• Прочность на разрыв: 100 Н - выдерживает небольшие механические нагрузки, например, при затяжке кабеля
• Маслостойкость: да - не разрушается при контакте с минеральными маслами и смазками
• Класс воспламеняемости UL94 V1: самозатухающий материал - не распространяет пламя
• Цвет: серый (RAL 7035) - совместим с промышленной эстетикой и легко различим в комплексах
• Обшивка: отсутствует - снижает вес и стоимость, сохраняя прочность за счет гофрированной структуры

Совместимость и монтаж

Труба ПВХ гибкая гофрированная легкая с протяжкой, диаметр 16 мм, цвет RAL7035, серия GTL16 совместима со всеми типами кабелей с наружным диаметром до 10 мм. Для фиксации используются хомуты, крепления типа “клипса” или специальные кронштейны. Протяжка - это стальная нить внутри трубы, которая позволяет протянуть кабель с помощью шнура или крючка. Установка возможна вручную без специнструментов. Не требует сварки или клея. Соединяется с фитингами OBO Bettermann того же диаметра (например, муфтами и переходниками).

Безопасность и стандарты

• Соответствует требованиям пожарной безопасности по ГОСТ (класс горения ПВ-0)
• Класс воспламеняемости UL94 V1 - материал самозатухает после удаления источника огня
• Защита IP66 обеспечивает безопасную работу в сырых и пыльных средах
• Не содержит галогенов, что снижает риск образования ядовитых паров при возгорании

Преимущества

• Легкий вес - удобно транспортировать и работать с длинными участками
• Высокая гибкость - проходит через изгибы и узкие каналы без усилий
• Наличие протяжки - экономит время при прокладке кабелей
• Устойчивость к маслу и химии - долговечна в промышленной среде
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами

Ограничения применения

• Не предназначен для прямого уличного монтажа под открытым солнцем - ПВХ со временем теряет эластичность при длительном УФ-воздействии
• Не рекомендуется использовать в местах с постоянным давлением выше 100 Н (например, под тяжелыми машинами)
• Не подходит для прокладки в бетоне или штробах без дополнительной защиты - гофра не рассчитана на статические нагрузки от массы конструкций
• Имеет меньшую механическую прочность по сравнению с металлическими или ПЭНД-гофрами - не заменяет жесткие трубы в зонах с высоким риском удара

Примеры использования

• Защита сигнальных кабелей от датчиков на конвейере
• Прокладка кабелей питания между модулями в автоматических станках
• Монтаж слаботочных линий (Ethernet, RS-485) в распределительных щитах
• Закрытие проводов в вентиляционных коробах и технологических нишах
• Переходы кабелей между оборудованием с подвижными частями (при условии соблюдения радиуса изгиба 48 мм)

Практические советы

• Выбирайте длину трубы с запасом - учитывайте изгибы и возможные перемещения оборудования
• При использовании в холоде (ниже –20 C) не растягивайте трубу резко - ПВХ становится хрупким
• Для многократных изгибов проверяйте радиус - минимальный 48 мм, иначе есть риск трещины
• Протяжку не используйте как несущий элемент - она служит только для запуска кабеля
• При необходимости закрепите трубу каждые 30–50 см, чтобы предотвратить провисание и перегиб
• Подбирайте фитинги и соединители от OBO Bettermann - они обеспечивают надежную герметичность и соответствие IP66
