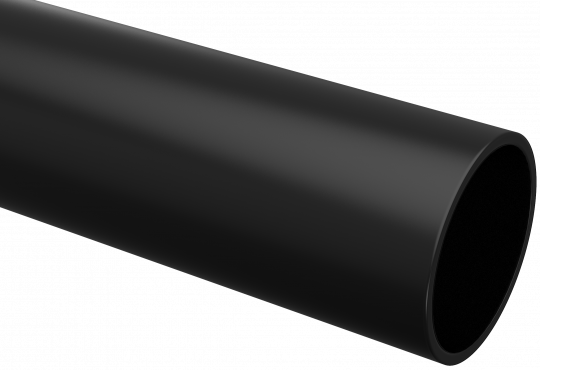

Труба гладкая ПВХ жесткая d20 мм (3 м) (156 м/уп) черная -Plast - trg-20b-3m EKF

Труба гладкая ПВХ жесткая d20 мм (3 м) (156 м/уп) черная от бренда EKF - это жесткая кабеленесущая система из ПВХ, предназначенная для скрытой прокладки слаботочных и силовых сетей в стенах и наружных конструкциях. Артикул trg-20b-3m относится к серии EKF-Plast и обеспечивает надежную защиту проводов в условиях перепадов температур.

Назначение и область применения

Труба гладкая ПВХ жесткая d20 мм (3 м) (156 м/уп) черная используется для прокладки кабелей в местах, где требуется жесткая фиксация и защита от механических повреждений. Подходит для скрытой укладки в полых стенах, штробах, панельных перегородках, а также для наружного монтажа на фасадах и в закрытых каналах. Применяется для электрических, телефонных, интернет-кабелей, систем безопасности и автоматизации.

Технические характеристики

• Материал: ПВХ (поливинилхлорид) - устойчив к коррозии, химически инертен
• Наружный диаметр: 20 мм
• Внутренний диаметр: 19 мм - позволяет легко протянуть кабели сечением до 8–10 мм2
• Жесткость: высокая, класс 2 (легкий) - выдерживает нагрузки при заливке бетоном или заделке в штробы
• Длина одного участка: 3 метра
• Упаковка: 156 метров в одной упаковке (52 отрезка по 3 м)
• Цвет: черный - снижает нагрев при наружном монтаже, маскирует загрязнения
• Рабочий температурный диапазон: от -40 C до +55 C - подходит для холодных регионов и летней жары

Совместимость и монтаж

Труба гладкая ПВХ жесткая d20 мм совместима со всеми стандартными фитингами серии EKF-Plast: углы, тройники, муфты и колпачки. Монтаж выполняется путем вставки труб в фитинги без клея - соединение осуществляется методом “внахлёст” с плотным прилеганием. Для скрытой прокладки рекомендуется предварительно подготовить штробы глубиной не менее 25 мм. Установка возможна как до, так и после отделки стен - благодаря жесткости труба сохраняет форму даже при давлении раствора.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 25347 и международным нормам для кабеленесущих систем. Материал ПВХ не поддерживает горение, самозатухающий. Отсутствие металлических компонентов исключает риск коррозии и электромагнитных помех. Сертифицирована для использования в жилых, коммерческих и промышленных объектах.

Преимущества

• Высокая жесткость - не деформируется при уплотнении бетона или штукатурки
• Стойкость к влаге и химическим воздействиям - долговечна в сырых помещениях
• Гладкая внутренняя поверхность - облегчает протяжку кабелей, снижает трение
• Черный цвет - уменьшает теплопередачу при наружном монтаже, не выгорает на солнце
• Экономичная упаковка - 156 м в одном бобине минимизирует расходы на доставку и хранение

Ограничения применения

• Не применяется в местах с постоянным открытым контактом с открытым пламенем или сверхвысокими температурами (>55 C)
• Не рекомендован для прямого контакта с растворами на основе щелочей (цемент с высоким pH может вызвать деградацию ПВХ при длительном воздействии)
• Не предназначен для прокладки в земле без защиты - требует дополнительной оболочки или каналов при подземной прокладке
• Нельзя использовать для напряжений выше 1000 В переменного тока без согласования с проектом

Примеры использования

• Прокладка Ethernet-кабелей в офисных зданиях внутри гипсокартонных перегородок
• Установка кабелей управления в панельных домах - в штробах перед оштукатуриванием
• Наружная прокладка сигнальных линий на фасадах торговых центров
• Монтаж проводов для видеонаблюдения в стенах частных домов
• Защита кабелей от термостатов и датчиков в системах отопления

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 19 мм был достаточен для числа и сечения кабелей - не заполняйте более чем на 40%
• При использовании в холодных регионах не допускайте ударных нагрузок при температуре ниже -20 C - материал становится хрупким
• Для длинных трасс используйте фитинги EKF-Plast с радиусом изгиба не менее 6D (120 мм) - это предотвращает перегиб и повреждение кабелей
• При укладке в бетон - убедитесь, что трубы не сдавлены арматурой; лучше фиксировать их пластиковыми хомутами
• Артикул trg-20b-3m идеально сочетается с другими элементами серии EKF-Plast - заказывайте всю систему одним заказом для совместимости
