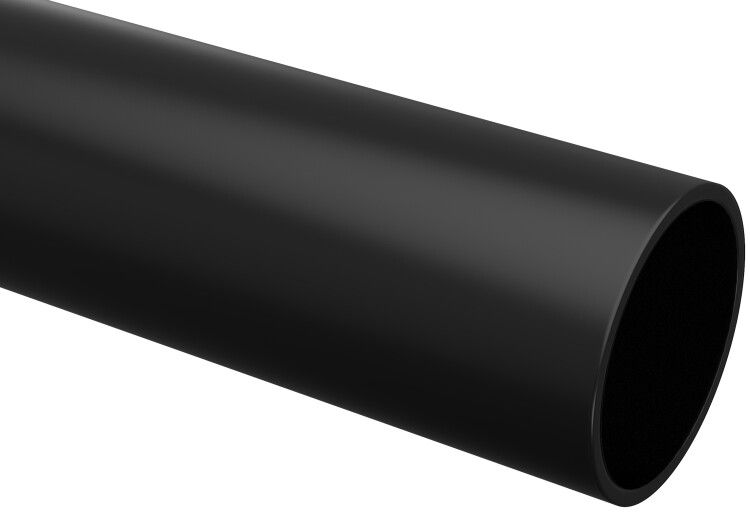

Труба гладкая жесткая ПНД d25 черная (25м) | CTR10-025-K02-025-1 IEK

Труба гладкая жесткая ПНД d25 черная (25м) от IEK предназначена для скрытой прокладки кабелей в бетонной стяжке, грунте и других конструкциях. Благодаря высокой долговечности и защите от внешних воздействий, эта труба обеспечивает надежную изоляцию силовых, информационных и коммуникационных линий. Артикул ctr10-025-k02-025-1 соответствует требованиям для электромонтажных работ в условиях повышенной нагрузки.

Назначение и область применения

Труба гладкая жесткая ПНД d25 черная (25м) используется для защиты кабелей при скрытой прокладке в бетонных стяжках полов, стенах, фундаментах и наружных участках. Подходит для прокладки силовых кабелей, слаботочных линий (сети Ethernet, телефонии, видеонаблюдения), а также для систем автоматизации. Применяется в жилых, офисных и промышленных объектах. Материал ПНД позволяет использовать трубу как внутри помещений, так и на открытых территориях - например, при подводке кабеля от столба к зданию.

Технические характеристики

• Материал: полиэтилен низкого давления (ПНД) - устойчив к химическим веществам и коррозии
• Наружный диаметр: 25 мм
• Внутренний диаметр: 21 мм - позволяет протянуть кабели до 18–20 мм в диаметре
• Длина: 25 метров - оптимальна для транспортировки и раскроя на объекте
• Цвет: черный - обеспечивает стойкость к УФ-излучению, не выгорает на солнце
• Температурный диапазон: от –40 C до +90 C - работает в холодных регионах и рядом с нагревательными элементами
• Класс прочности: Легкий (Класс 2) - выдерживает средние механические нагрузки, не предназначен для проездов
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, не защищает от воды
• Сопротивление сжатию: 750 Н - выдерживает давление от засыпки грунтом и легких конструкций
• Срок службы: 50 лет - при правильном монтаже и отсутствии перегрузок
• Внутренняя поверхность: гладкая - снижает трение при протяжке кабелей
• Содержание галогенов: отсутствует - при возгорании не выделяет токсичных паров
• Пожаробезопасность: распространяет горение - не самозагасаемая, требует соблюдения норм противопожарной безопасности

Совместимость и монтаж

Труба гладкая жесткая ПНД d25 черная (25м) совместима со всеми типами кабелей, используемых в электромонтаже: ВВГ, NYM, КГ, FTP, UTP, АВВГ и аналогичных. Для соединения используются муфты, переходники и колена того же диаметра (25 мм) от IEK. Монтаж осуществляется путем укладки в подготовленные штробы, канавки или опалубку перед заливкой бетона. Гибкость отсутствует - труба жесткая, поэтому изгибы выполняют с помощью фитингов. Не рекомендуется резать трубу под углом - лучше применять готовые угловые элементы.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 18599-2001 для труб из ПНД. Отсутствие галогенов делает её безопасной для закрытых помещений. Однако, поскольку материал распространяет горение, необходимо соблюдать правила пожарной безопасности: не прокладывать в местах с риском возгорания без дополнительной защиты, не использовать в лифтовых shafts и эвакуационных коридорах без согласования с проектом. IP40 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без герметизации стыков.

Преимущества

• Устойчивость к коррозии и химически активным средам - не ржавеет, не разрушается под действием удобрений, щелочей, масел
• Высокая долговечность - срок службы 50 лет минимум при условии отсутствия механических повреждений
• Гладкая внутренняя поверхность - легко протягивать кабель даже с несколькими изгибами
• УФ-стойкость - не теряет цвет и прочность на солнце, подходит для наружного монтажа
• Небольшой вес - удобно транспортировать и монтировать, особенно на высоте
• Не проводит электричество - исключает риск поражения при пробое изоляции кабеля

Ограничения применения

• Не допускается использование в местах с постоянным движением транспорта (проезжие части, автостоянки) - класс прочности Легкий (Класс 2) недостаточен
• Не подходит для прямой прокладки в земле без песчаной подушки и верхней засыпки - требуется защита от острых камней и оседания грунта
• Не является огнестойкой - нельзя применять в кабельных каналах, где требуется класс реакции на огонь КМ0
• Не следует использовать в системах с температурой выше +90 C - например, рядом с паровыми трубами или печами
• Запрещено применять в качестве несущего элемента - не рассчитана на подвеску оборудования

Примеры использования

• Прокладка кабеля ВВГнг в бетонной стяжке пола квартиры
• Подземная прокладка кабеля от распределительного щита к забору для освещения
• Защита сетевых кабелей в стене между этажами многоквартирного дома
• Монтаж сигнальных линий датчиков в промышленном цеху с высокой влажностью
• Скрытое проведение кабелей в фундаменте при устройстве теплого пола

Практические советы

• Перед монтажом проверьте внутренний диаметр (21 мм): суммарный диаметр всех кабелей не должен превышать 40% от него - иначе затруднится протяжка
• При прокладке в грунте обязательно сделайте песчаную подушку 10–15 см и засыпьте сверху таким же слоем - предотвратит деформацию
• Для длинных участков (>15 м) предусмотрите люки или распределительные коробки - облегчат обслуживание и замену кабеля
• При работе в холодную погоду (<–15 C) труба становится хрупкой - не сгибайте и не ударяйте ее
• Артикул ctr10-025-k02-025-1 от IEK имеет одинаковые параметры с другими сериями - можно сочетать с фитингами IEK без потерь качества
• Не экономьте на фитингах - качественные соединения продлевают срок службы всей системы
