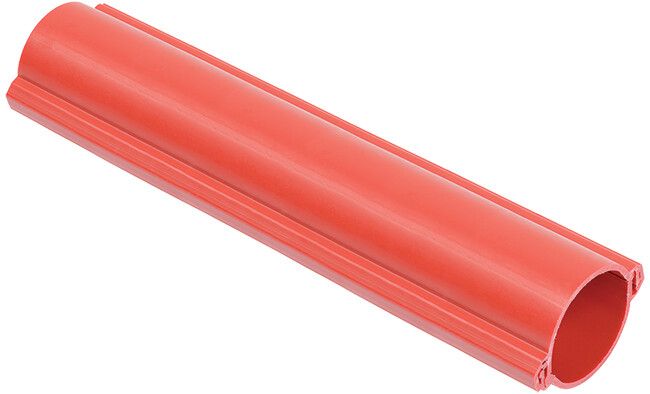

Труба гладкая ПЭНД жесткая разборная d160мм красн. (дл.3м) IEK CTR30-160-K04-003

Труба гладкая разборная D=160 мм красная (3 м) ПЭНД от IEK предназначена для защиты кабелей при прокладке в грунте - её легко собирать, заменять и обслуживать, что делает её надёжной альтернативой асбестоцементным трубам.

Назначение и область применения

Труба гладкая разборная D=160 мм красная (3 м) ПЭНД используется для механической защиты силовых и телекоммуникационных кабелей при ной прокладке. Подходит для прокладки в почве, где требуется высокая устойчивость к внешним нагрузкам и длительный срок службы. Применяется в сетях энергообеспечения, связи, автоматизации объектов - например, на промышленных площадках, вдоль дорог, в городской инфраструктуре.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 138 мм - обеспечивает достаточное свободное пространство для прокладки нескольких кабелей
• Длина секции: 3 метра - оптимальна для транспортировки и сборки в шурфах и каналах
• Материал: ПВХ - устойчив к химическим воздействиям, не корродирует
• Цвет: Красный - стандартизированная цветовая маркировка для сигнализации мест прокладки коммуникаций
• Температурный режим работы: от –40 C до +70 C - работает в условиях суровых зим и жаркого климата
• Класс прочности на сжатие: Легкая (класс 2) - выдерживает давление грунта и малые поверхностные нагрузки, но не предназначен для проездных участков
• Степень сжатия: 750 Н - соответствует требованиям для некритичных зон застройки
• Степень защиты IP30: предохраняет от контакта с предметами более 2,5 мм, но не герметизирует от воды или пыли
• Срок службы: 25 лет - при правильном монтаже и отсутствии механических повреждений

Совместимость и монтаж

Труба гладкая разборная D=160 мм красная (3 м) ПЭНД имеет простую конструкцию - состоит из двух половинок, которые фиксируются друг к другу без клея или сварки. Монтаж выполняется вручную: достаточно раскрыть корпус, поместить кабели и закрыть крышку. Соединения между секциями осуществляются встык - рекомендуется использовать специальные муфты или термоусадочные элементы для усиления герметичности там, где есть риск попадания влаги. Учитывайте посадочный диаметр 138 мм при выборе количества и диаметра кабелей внутри трубы.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 51967–2002 для пластиковых труб для прокладки кабельных трасс. Сертифицирована для использования в системах с рабочими напряжениями до 1000 В переменного тока. Отличается самозагасаемостью материала - не распространяет горение. Однако IP30 не гарантирует защиту от брызг и осадков - для сырых зон следует применять дополнительную гидроизоляцию соединений.

Преимущества

• Удобство демонтажа - можно вскрыть трубу без порчи, чтобы проверить или заменить кабель
• Высокая скорость установки - не требует сварочных работ или сложных инструментов
• Не подвержена коррозии - unlike металлические или асбестоцементные аналоги
• Легче весом - снижают трудозатраты при транспортировке и работе в ямах
• Цветовая маркировка - красный цвет позволяет сразу определить тип коммуникации при рытье

Ограничения применения

Труба гладкая разборная D=160 мм красная (ПЭНД) не предназначена для участков с движением автотранспорта - класс прочности “легкая” не рассчитана на значительные дорожные нагрузки. Также не стоит использовать в местах постоянного затопления или повышенной агрессивности грунтовых вод - материал ПВХ чувствителен к длительному воздействию масел, растворителей и некоторых химических веществ. Для таких условий нужны трубы с более высоким классом прочности и степенью защиты IP67+.

Примеры использования

• Защита кабелей питания от трансформаторной будки к распределительному щиту на территории предприятия
• Прокладка телефонных и интернет-кабелей вдоль тротуара в частном секторе
• Обустройство каналов для контрольных проводов на конвейерах в цехах
• Замена старых асбестоцементных труб при модернизации существующих кабельных трасс

Практические советы

• Перед монтажом проверьте целостность каждой половины трубы - трещины или деформации снижают прочностные показатели
• На пересечении с другими коммуникациями используйте переходники или защитные кожухи
• При прокладке в холодную погоду (ниже –15 C) нагрейте трубу перед изгибом - ПВХ становится хрупким при низких температурах
• Не допускайте перегрузки внутреннего объема - суммарный диаметр кабелей не должен превышать 60 % от внутреннего диаметра трубы (не более ~83 мм)
• Для увеличения срока службы в районах с активными животными (суслики, крысы) рекомендуется дополнительно обработать места входа/выхода кабеля антивандальными насадками
