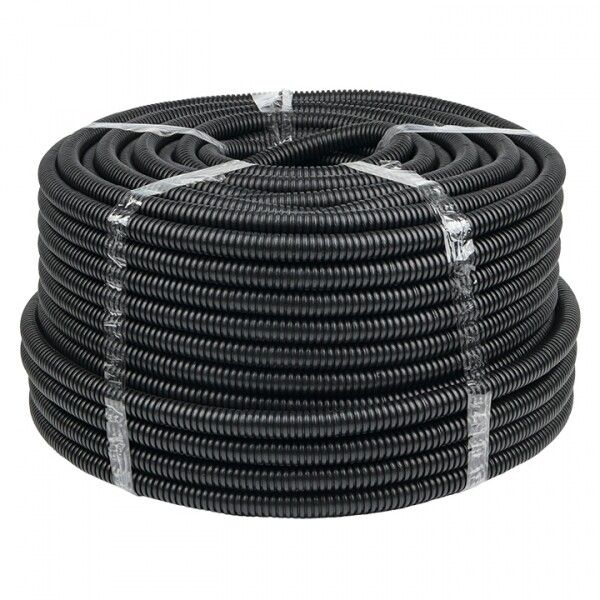

Труба гофрированная ПНД d20мм с протяжкой черн. (уп.100м) Plast PROxima EKF tpnd-20

Труба гофрированная полиэтиленовая низкого давления (ПНД) диаметр 20 мм с протяжкой черная (упаковка 100 м) от EKF — гибкий защитный канал для прокладки кабелей и проводов в стационарных электросетях до 1000 В. Подходит как для внутренней, так и для наружной установки. Артикул tpnd-20 включает готовую протяжку, что ускоряет монтаж.

Назначение и область применения

Труба гофрированная ПНД используется для защиты одиночных кабелей и проводов в электрических, телефонных, компьютерных и телевизионных системах. Применяется при скрытой, полускрытой и открытой прокладке в зданиях, на улице, в штробах, каналах, за подвесными потолками и в других местах, где требуется механическая защита и гибкость. Подходит для сетей с напряжением до 1000 В постоянного или переменного тока.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм — позволяет пропускать провода до 10–12 мм² сечением
• Материал: полиэтилен высокой плотности (ПНД) — устойчив к влаге, химикатам и перепадам температур
• Длина бухты: 100 м — удобна для крупных объектов
• Температура эксплуатации: от –40 °C до +90 °C — работает в холодных и жарких условиях
• Статический радиус изгиба: 60 мм — минимальный допустимый радиус поворота при монтаже
• Степень защиты IP55 — защита от пыли и струй воды с любого направления
• Прочность на разрыв: 200 Н — выдерживает умеренные нагрузки при укладке
• Цвет: черный — маскирует загрязнения, снижает нагрев на солнце
• Устойчивость к УФ-излучению — не трескается и не теряет прочность на открытом воздухе
• Не содержит галогенов — при возгорании не выделяет токсичных газов
• Распространяет горение — сама по себе не является огнеупорной

Совместимость и монтаж

Труба совместима со всеми типами изолированных проводов и кабелей, включая NYM, VVG, PVS, FTP, UTP. Готовая протяжка (стальная или пластиковая нить) позволяет легко затянуть провода через всю бухту без дополнительных инструментов. Монтаж выполняют с помощью ножниц или специального резака — труба легко режется. Для фиксации используют хомуты, клипсы или крепления на клей. Не рекомендуется использовать в местах с частыми ударными нагрузками или при сильном сдавливании.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних воздействий для стационарных электроустановок. Степень защиты IP55 обеспечивает безопасную работу во влажных помещениях и на улице. Отсутствие галогенов делает её безопаснее при возможном возгорании. Класс воспламеняемости UL94 не указан — продукт не сертифицирован как огнестойкий. Не применяется в системах с требованием к негорючести (например, в лифтах, эвакуационных путях).

Преимущества

• Гибкость — легко проходит сложные маршруты без дополнительных фитингов
• Протяжка в комплекте — экономит время при прокладке кабелей
• Устойчивость к УФ — можно использовать вне помещений без дополнительной защиты
• Высокая долговечность — ПНД не корродирует, не гниёт, не боится влаги
• Легкий вес — удобно перевозить и работать с бухтами

Ограничения применения

• Не предназначена для прокладки в местах с риском механического повреждения (например, под колесами транспорта, в цехах с тяжелым оборудованием)
• Не подходит для систем, требующих класса негорючести (по нормам ПУЭ и СП)
• Не следует применять при температурах выше +90 °C — материал начинает деформироваться
• Запрещено использовать в качестве основной несущей конструкции — она не рассчитана на нагрузки
• Не рекомендуется для многократного изгибания в одной точке — может произойти усталостная трещина

Примеры использования

• Прокладка силового кабеля от щита к розеткам в стене с последующей заделкой штробы
• Защита Ethernet-кабелей между этажами в офисном здании
• Укладка антенного кабеля на крыше дома
• Прокладка сигнальных проводов в автоматических линиях на заводе
• Подключение освещения на уличных фонарях

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (14,1 мм) был достаточным для суммарного сечения всех проводов — не заполняйте более чем на 40%
• При использовании на улице избегайте длительного прямого контакта с острыми камнями или металлом — даже с УФ-защитой возможны повреждения
• Для длинных участков используйте несколько бухт с соединением через муфты — не тяните одну бухту через весь маршрут без промежуточных опор
• Обрезайте трубу под углом 45° — это облегчает протяжку проводов и предотвращает застревание
• Артикул tpnd-20 от EKF PROxima — один из самых популярных решений для домашнего и коммерческого монтажа; выбирайте этот вариант, если нужна надежность и простота сборки
