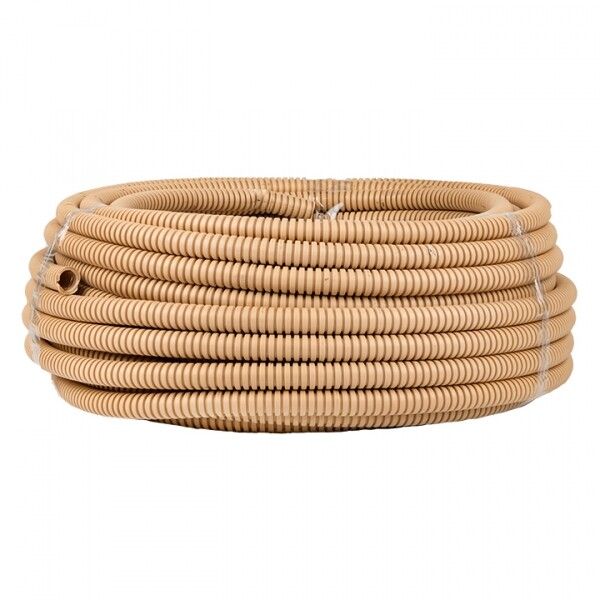

Труба гофрированная ПВХ d16мм с протяжкой свет. дерево (уп.25м) Plast PROxima EKF tg-z-16w

Труба гибкая гофрированная ПВХ d16мм с протяжкой под светлое дерево (25м) от EKF предназначена для скрытой прокладки кабелей внутри помещений - она сочетает механическую защиту, гибкость и декоративную отделку под натуральное дерево. Артикул tg-z-16w обеспечивает совместимость со стандартными системами EKF-Plast и PROxima.

Назначение и область применения

Эта труба используется для внутренней прокладки силовых и слаботочных кабелей в жилых, офисных и общественных зданиях. Подходит для штробления стен, монтажа за подвесными потолками, в перегородках и других закрытых конструкциях. Цвет «светлое дерево» позволяет использовать её там, где важна эстетика открытых участков трассы - например, в интерьерах в стиле лофт или сканди. Гофра не предназначена для уличной или наружной прокладки.

Технические характеристики

• Материал: ПВХ - самозатухающий, не выделяет токсичных веществ при нагреве
• Наружный диаметр: 16 мм - соответствует номинальному, легко вмещает до 3–4 одножильных кабелей сечением до 2,5 мм2
• Длина бухты: 25 метров - оптимальна для одного этажа или комнаты
• Степень защиты IP55 - защита от пыли и струй воды, что допускает использование во влажных помещениях (ванная, кухня, подвал)
• Рабочая температура: от –40C до +60C - подходит для холодных чердаков и теплых помещений
• Статический радиус изгиба: 48 мм - минимальный радиус, при котором труба сохраняет целостность без деформации
• Прочность на разрыв: 100 Н - способна выдерживать легкие нагрузки, например, давление от штукатурки или легких предметов
• Обшивка: отсутствует - поверхность матовая, имитирующая древесную фактуру
• Содержание галогенов: да - при горении выделяет хлор, поэтому не рекомендована для мест с высокими требованиями к безопасности дыма (например, метро, больницы)
• Класс воспламеняемости UL94: прочее - не имеет сертифицированного класса по этой системе, но материал самозатухающий

Совместимость и монтаж

Труба совместима с фитингами и коробками серии EKF-Plast и PROxima. Протяжка уже установлена - достаточно вставить кабель в один конец и потянуть за шнур с другого. Для поворотов используйте угловые переходники, а не изгиб сверх минимального радиуса. Крепится к поверхностям пластиковыми хомутами или клипсами - не требует клея или сварки. Не применяйте металлические скобы - они могут повредить стенки трубы.

Безопасность и стандарты

Изготовлена из самозатухающего ПВХ - при коротком замыкании не поддерживает горение и не распространяет пламя по всей трассе. Соответствует требованиям ГОСТ Р 50571.5.52 для внутренних электроустановок. Однако из-за наличия галогенов не подходит для объектов с особыми требованиями к токсичности продуктов горения - например, медицинских учреждений или тоннелей.

Преимущества

• Уже содержит протяжку - экономит время при прокладке кабеля
• Гибкость позволяет проходить через сложные маршруты без дополнительных соединителей
• Декоративная поверхность снижает необходимость маскировки трассы после монтажа
• Высокая степень защиты IP55 делает её надёжнее обычных гофр в условиях повышенной влажности
• Электроизоляционные свойства ПВХ обеспечивают безопасность при случайном контакте с проводами

Ограничения применения

• Не предназначен для наружной эксплуатации - УФ-лучи и перепады температур разрушат покрытие
• Не следует применять в местах с постоянным механическим воздействием (например, под полами с тяжёлыми нагрузками)
• Запрещено использовать в помещениях с требованиями к нулевой галогеновой составляющей (IEC 60754)
• Не рассчитана на прокладку кабелей с большим внешним диаметром - максимальная заполненность - 40% от внутреннего объема

Примеры использования

• Прокладка сети питания для точечных светильников в гипсокартонном потолке
• Скрытая трасса для Ethernet и HDMI-кабелей в домашнем кинотеатре
• Подключение розеток в кухне с декоративной отделкой стен под дерево
• Линии управления для терморегуляторов в спальне или детской комнате

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммы наружных диаметров всех кабелей - иначе будет трудно протянуть
• Не перегибайте трубу меньше чем на 48 мм - это вызывает микротрещины и снижает срок службы
• Если требуется длинная трасса с несколькими поворотами - разбейте её на секции по 10–15 м, чтобы не потерять протяжку
• При работе в сырых помещениях дополнительно герметизируйте вход/выход трубы в коробку силиконовым герметиком
• Цвет «светлое дерево» может немного отличаться от реальной древесины - перед заказом сравните образец с интерьером
