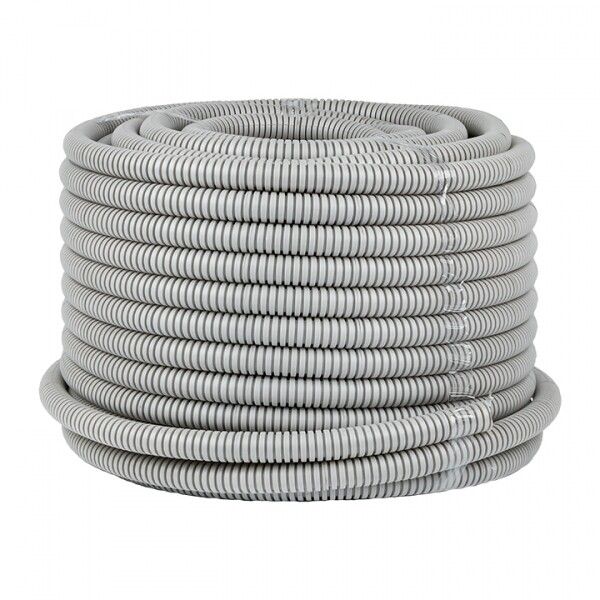

Труба гофрированная ПВХ d20мм с протяжкой (уп.50м) Plast PROxima EKF tg-z-20-50m

Труба гибкая гофрированная ПВХ d20мм с протяжкой (50м) от EKF серии PROxima - это готовая кабеленесущая система для внутренней прокладки проводов и кабелей в стенах, полу или потолке. Протяжка упрощает заполнение трубы кабелем, а материал ПВХ обеспечивает защиту от механических воздействий и повышенную безопасность.

Назначение и область применения

Труба гибкая гофрированная ПВХ d20мм с протяжкой (50м) предназначена для скрытой прокладки силовых и слаботочных кабелей внутри зданий. Подходит для жилых, офисных, промышленных и коммерческих объектов. Часто используется при ремонте, модернизации электропроводки и новом строительстве. Гофра позволяет прокладывать кабели по сложному контуру - вокруг углов, через ниши, в труднодоступных местах.

Технические характеристики

• Материал: ПВХ (поливинилхлорид) - самозатухающий, не поддерживающий горение
• Наружный диаметр: 20 мм
• Номинальный диаметр: 20 мм - соответствует внутреннему проходу для кабелей
• Длина бухты: 50 метров - одна бухта покрывает значительный участок прокладки
• Степень защиты IP55: защита от пыли и струй воды - подходит для сухих и влажных помещений
• Температурный диапазон: от -40C до +60C - работает в холодных и нагреваемых зонах
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при установке
• Прочность на разрыв: 100 Н - выдерживает умеренные нагрузки при монтаже и эксплуатации
• Цвет: серый - стандартизирован для легкой идентификации
• Обшивка: отсутствует - снижает вес и стоимость, но требует осторожности при механических нагрузках
• Содержание галогенов: да - при горении выделяет токсичные вещества; не рекомендуется для закрытых систем вентиляции

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d20мм с протяжкой (50м) совместима со всеми типами кабелей: силовые (например, ВВГнг), слаботочные (сетевые, телефонные, видеокабели). Протяжка уже встроена - её достаточно просто потянуть, чтобы завести кабель внутрь. Для фиксации используйте хомуты или крепления через каждые 80–100 см. Учитывайте минимальный радиус изгиба - 60 мм. Не перегибайте трубу резко - это может повредить внутреннюю поверхность и затруднить протяжку кабеля.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что снижает риск распространения пламени при КЗ. Соответствует требованиям к кабеленесущим системам для внутреннего монтажа. Однако наличие галогенов делает её непригодной для применений, где важна низкая токсичность дыма - например, в метро, больницах или лифтовых шахтах. Класс воспламеняемости UL94 указан как “Прочее” - точные данные по классификации отсутствуют, поэтому не применяйте в условиях высоких температурных нагрузок вне нормы (-40…+60C).

Преимущества

• Удобство монтажа благодаря встроенной протяжке - экономия времени при укладке кабелей
• Высокая гибкость - легко адаптируется к любому контуру без дополнительных фитингов
• Защита от внешних воздействий - механические удары, влага, пыль (IP55)
• Экономия на аксессуарах - часто можно обойтись без колен, тройников и муфт
• Устойчивость к широкому диапазону температур - надёжна даже в неотапливаемых помещениях

Ограничения применения

• Не предназначен для открытой прокладки на улице - ПВХ теряет прочность при длительном UV-воздействии
• Не использовать в помещениях с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Не рекомендуется для систем с высокими требованиями к экологической безопасности (больницы, детские учреждения) из-за наличия галогенов
• Недопустимо превышать радиус изгиба 60 мм - это вызывает деформацию и потерю герметичности
• Не рассчитана на значительные динамические нагрузки - не применяется в движущихся механизмах или конвейерах

Примеры использования

• Прокладка кабеля ВВГнг в штробах стен при капитальном ремонте квартиры
• Скрытая прокладка сетевых кабелей в потолке офисного помещения
• Установка сигнализационных и видеокабелей в технических коридорах заводов
• Подключение освещения в цехах с частыми изменениями конфигурации оборудования

Практические советы

• Перед монтажом проверьте, что внутренний диаметр трубы достаточен для суммарного сечения всех кабелей - не забивайте более чем на 40%
• При использовании нескольких труб рядом - соблюдайте расстояние между ними минимум 50 мм для теплоотвода
• Не используйте металлические инструменты для резки - режьте специальным ножом, чтобы не повредить гофру
• Если требуется длинная прокладка - разрезайте бухту на участки по 10–15 м, чтобы избежать перегибов и спутывания протяжки
• Для контроля качества после монтажа - проведите тестовое протягивание кабеля перед окончательной заделкой в стену
