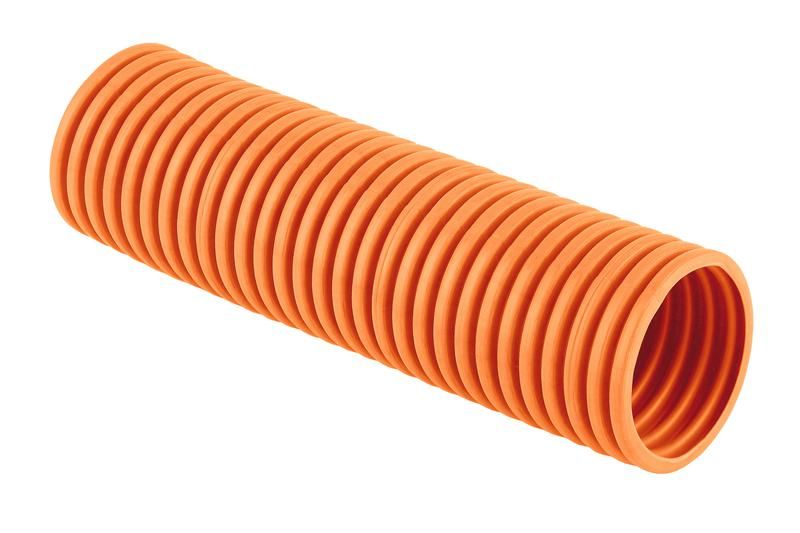

Труба гофрированная ПП легкая d63мм с протяжкой безгалоген. трудногорючая (FRHF) (уп.15м) Ruvinil 46301НГ TYCO

Труба гофрированная полипропиленовая D63 мм FRHF с протяжкой легкая от Рувинил - это гибкий защитный канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки, влаги и перепадов температур. Артикул 46301нг подходит для промышленного и внешнего монтажа благодаря устойчивости к УФ-излучению и высокой огнестойкости.

Назначение и область применения

Труба гофрированная полипропиленовая D63 мм FRHF с протяжкой легкая используется для защиты силовых и слаботочных кабелей от повреждений, влаги, химических воздействий и механических ударов. Подходит для прокладки в земле, на фасадах зданий, внутри стен, в шахтах, на производстве и в открытых распределительных устройствах. Благодаря наличию протяжки, её удобно использовать при прокладке длинных трасс без дополнительных инструментов.

Технические характеристики

• Наружный диаметр: 63 мм
• Внутренний диаметр: 50,6 мм - позволяет пропускать кабели до 4–6 жил сечением до 25 мм2 каждая
• Материал: полипропилен - прочный, химически стойкий, не выделяет токсичных веществ при нагреве
• Длина одной бухты: 15 метров - оптимальна для типовых участков прокладки
• Степень защиты IP55 - защищает от пыли и струй воды из любого направления
• Рабочая температура: от –40 C до +115 C - сохраняет форму и целостность даже в суровом климате
• Огнестойкость по UL94 - самозатухающий материал, не распространяет пламя
• Цвет: оранжевый - обеспечивает визуальную узнаваемость и соответствие стандартам промышленной маркировки
• Устойчивость к УФ-излучению - не теряет прочность и цвет при длительном воздействии солнца
• Не содержит галогенов - при горении не выделяет едких газов, безопасна для людей и оборудования

Совместимость и монтаж

Труба гофрированная полипропиленовая D63 мм FRHF с протяжкой легкая совместима со всеми стандартными фитингами и муфтами для гофрированных труб того же диаметра. Протяжка уже установлена внутри - достаточно закрепить один конец, потянуть за нить, чтобы протянуть кабель. Для соединения двух участков используйте герметичные переходники или термоусадочные муфты. Монтировать можно вручную без специальных инструментов - гофра легко гнётся и фиксируется хомутами или скобами.

Безопасность и стандарты

• Соответствует требованиям UL94 V-0 - класс огнестойкости для материалов, применяемых в электрооборудовании
• IP55 соответствует ГОСТ 14254 - допущено к использованию во влажных и пыльных средах
• Отсутствие галогенов - соответствует экологическим нормам RoHS и IEC 60754

Преимущества

• Готовая протяжка экономит время при прокладке - не нужна дополнительная оснастка
• Высокая устойчивость к температурным колебаниям - работает в холодильниках, на крыше, в цехах с печами
• Не боится солнца - не требует дополнительной защиты при наружной прокладке
• Легко режется обычными ножницами - не требует дорогостоящих инструментов
• Экологична - не выделяет токсинов при возгорании, безопасна для замкнутых помещений

Ограничения применения

• Не предназначена для прямого давления - нельзя использовать как напорную трубу для жидкостей
• Не рекомендовано использование в местах постоянного контакта с острыми кромками металла - возможны порезы гофры
• При температурах выше 115 C материал начинает деформироваться - не подходит для прокладки рядом с паровыми трубами или печами без теплоизоляции
• Из-за большого диаметра (63 мм) не подходит для тесных ниш или малогабаритных щитов - требуется минимум 80–90 мм свободного пространства для изгибов

Примеры использования

• Защита кабелей питания на конвейерах в пищевой промышленности
• Прокладка сигнальных линий между станками в автоматизированном цехе
• Наружная прокладка кабелей от столба к зданию - устойчивость к УФ делает её идеальной для этого
• Прокладка в каналах подземных коммуникаций - IP55 и химическая стойкость обеспечивают долгую службу
• Обвязка кабелей в распределительных пунктах с высокой запылённостью

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 50,6 мм достаточен для вашего кабеля - учтите толщину изоляции
• При прокладке через несколько точек изгиба - не сдавливайте трубу слишком сильно; радиус изгиба должен быть не менее 6×D = 378 мм
• Если труба гофрированная полипропиленовая D63 мм FRHF с протяжкой легкая используется на открытом воздухе - фиксируйте её хомутами с шагом не более 1,5 м
• Для соединения с другими видами труб - используйте переходники с резьбой или фланцами, подходящими под 63 мм
• Артикул 46301нг от Рувинил - выбирайте этот вариант, если нужны надёжность, огнестойкость и готовая протяжка в одном решении
