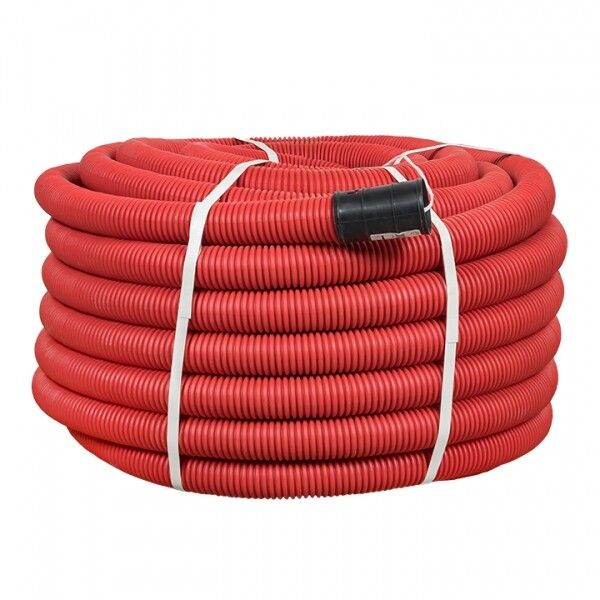

Труба гофрированная двустенная ПНД гибкая d50мм с протяжкой SN13 красн. (уп.50м) PROxima EKF tg2st-50-50m

Труба гофрированная двустенная гибкая ПНД d 50 с зондом (50 м) красная от EKF - решение для надежной прокладки кабелей в условиях повышенной нагрузки и агрессивной среды. Артикул tg2st-50-50m обеспечивает удобство монтажа благодаря встроенному зонду и устойчивости к перепадам температур.

Назначение и область применения

Труба гофрированная двустенная гибкая ПНД d 50 с зондом (50 м) красная используется для защиты кабелей от механических повреждений, влаги, пыли и химического воздействия. Подходит для прокладки силовых, информационных и слаботочных линий: видеонаблюдения, СКУД, аварийного освещения, Ethernet, телефонии и других коммуникаций. Применяется в наружных и внутризданиевых сетях - в том числе в земле, воздухе, штробах, каналах и технологических коробах.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 39,6 мм - позволяет пропускать кабели до 38–40 мм в суммарном сечении
• Длина бухты: 50 м - оптимальна для длинных трасс без стыков
• Материал: полиэтилен низкого давления (ПНД) - прочный, легкий, не подвержен коррозии
• Степень защиты: IP55 - защищена от пыли и струй воды из любого направления
• Рабочий температурный диапазон: от –40 C до +60 C - выдерживает зимние условия и нагрев от оборудования
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая; снижает трение при протяжке кабеля
• Цвет: красный - визуально отличается от других труб, упрощает идентификацию в комплексных системах

Совместимость и монтаж

Труба совместима со всеми типами фитингов и соединителей для ПНД-труб диаметром 50 мм. Встроенная протяжка (зонд) - стальная проволока с пластиковым покрытием - позволяет легко протянуть кабель через всю бухту без предварительного заполнения. Монтаж возможен вручную: труба гибкая, не требует специальных инструментов. Гофра легко изгибается радиусом более 250 мм, что позволяет проходить через узкие участки и повороты. Для жестких точек рекомендуется использовать переходники и муфты EKF PROxima.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для кабельных систем в соответствии с ГОСТ Р 50571 и нормами ПУЭ. IP55 обеспечивает безопасную работу в сырых помещениях, на открытых площадках и в местах с риском попадания воды. Материал ПНД не поддерживает горение и не выделяет токсичных веществ при обычных условиях эксплуатации.

Преимущества

• Двустенная стенка - усиливает ударопрочность и жесткость без увеличения веса
• Зонд в комплекте - экономит время монтажа, исключает необходимость вводить протяжку отдельно
• Гладкая внутренняя поверхность - минимизирует трение, снижает риск повреждения изоляции кабеля
• УФ-защита - сохраняет целостность при наружной прокладке без кожухов
• Красный цвет - упрощает обслуживание и диагностику в многоканальных трассах

Ограничения применения

• Не предназначен для прямой закладки в бетон - требуется защита от деформаций при уплотнении
• Не рассчитана на постоянное погружение в воду - IP55 не является герметичностью для подводного использования
• Не следует применять в местах с высокими динамическими нагрузками (например, под колесами транспорта) без дополнительной защиты
• При температурах ниже –40 C материал становится менее эластичным - осторожный монтаж при экстремальном холоде

Примеры использования

• Прокладка кабелей СКУД между корпусами здания по наружному периметру
• Защита силового кабеля от распределительного щита к конвейеру на заводе
• Обустройство кабельной канализации в цехах с частой мойкой оборудования
• Подключение камер видеонаблюдения на крыше или фасаде здания
• Прокладка LAN-кабелей в подземных каналах с риском затопления

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммы наружных диаметров всех протягиваемых кабелей - допустимо заполнение до 40% сечения
• При использовании нескольких труб в одной трассе используйте метки или цветовое различие - красная труба EKF tg2st-50-50m хорошо выделяется среди серых и черных аналогов
• Для длинных трасс (>30 м) применяйте смазку на основе силикона для облегчения протяжки - особенно при наличии нескольких изгибов
• Не растягивайте трубу при монтаже - она имеет ограниченную растяжимость, и перегрузка может повредить структуру стенок
• Храните бухту в сухом месте, избегая прямого контакта с маслом, растворителями и острыми предметами
