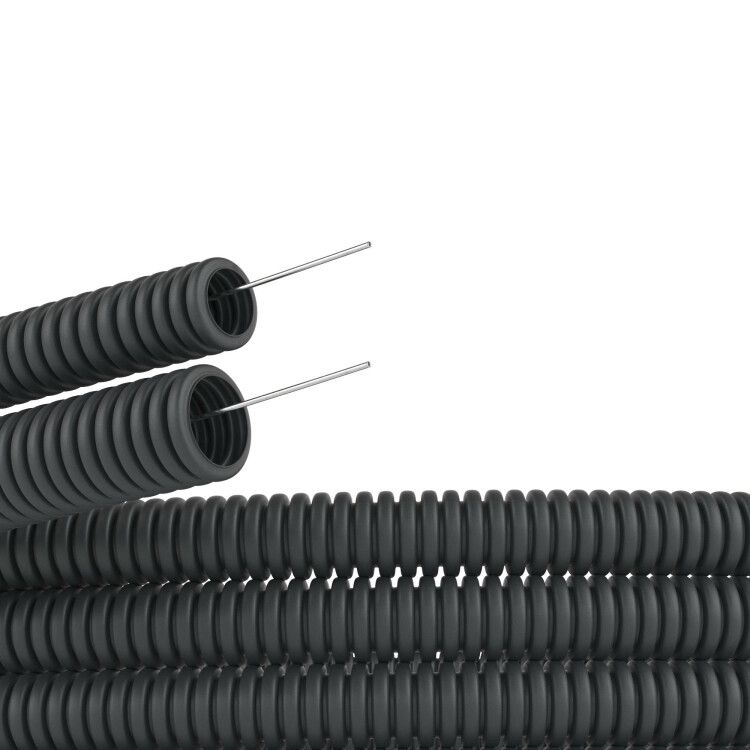

Труба гофрированная ПНД гибкая легкая d50мм с протяжкой черн. (уп.15м) DKC 71750 ДКС

Труба гофрированная полимерная низкого давления диаметр 50 мм, легкая, с протяжкой, черная, 15 м от DKC (ДКС) предназначена для скрытой прокладки кабелей и проводов в бетоне, штробах и стяжках. Артикул 71750 обеспечивает надежную защиту электропроводки благодаря гибкой конструкции, устойчивости к внешним воздействиям и наличию протяжки.

Назначение и область применения

Труба гофрированная полимерная низкого давления диаметр 50 мм, легкая, с протяжкой, черная, 15 м используется для прокладки электрических, телефонных, компьютерных и телевизионных кабелей в условиях скрытой установки. Подходит для монтажа в монолитном бетоне, штробах стен, стяжках полов из несгораемых материалов. Применяется в жилых, офисных и промышленных зданиях для защиты слаботочных и силовых сетей, работающих при постоянном или переменном токе.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 38,9 мм
• Длина бухты: 15 метров
• Материал: полиэтилен низкого давления (ПНД)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Температура эксплуатации: от –40 C до +90 C
• Статический радиус изгиба: 150 мм (минимум 3 диаметра трубы)
• Прочность на сжатие: 125 Н
• Прочность на разрыв: 200 Н
• Ударопрочность: уровень 2 (высокая)
• Устойчивость к УФ-излучению: да - не теряет свойства на открытом воздухе
• Маслостойкость: да - выдерживает контакт с маслами и нефтепродуктами
• Содержание галогенов: не содержит - безопасна при возможном возгорании
• Продольные прорези: есть - позволяют легко раскрыть трубу для укладки кабеля
• Цвет: черный (RAL 7021)
• Распространяет горение: да - не самозагасающая, требует учета при проектировании пожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкого давления диаметр 50 мм, легкая, с протяжкой, черная, 15 м совместима со всеми типами изолированных проводов и кабелей, соответствующих внутреннему диаметру 38,9 мм. Протяжка позволяет легко затянуть кабели через всю длину трубы без дополнительных инструментов. Для монтажа в бетоне или штробах рекомендуется использовать фиксаторы или хомуты с шагом не более 1,5 м. Продольный разрез и прорези позволяют открывать трубу без резки - удобно при замене или добавлении кабелей после монтажа. Не используйте для открытой прокладки в местах с риском механических повреждений - материал не предназначен для нагрузок выше указанных значений.

Безопасность и стандарты

Изделие соответствует ТУ 3491-011-47022248-2003. Класс воспламеняемости по UL94 - “Прочее”, что означает отсутствие сертификации по этому стандарту. Труба не содержит галогенов, поэтому при нагреве не выделяет токсичных газов. Однако она распространяет горение - требуется соблюдать нормы противопожарной защиты при проектировании систем электроснабжения. IP55 обеспечивает защиту от пыли и брызг воды, но не предназначена для длительного погружения или работы под давлением воды.

Преимущества

• Высокая гибкость - легко формируется вокруг препятствий без специальных инструментов
• Протяжка в комплекте - экономит время при укладке кабелей
• Широкий температурный диапазон - работает в холодных и жарких помещениях, включая неотапливаемые зоны
• Устойчивость к УФ и маслам - подходит для временной наружной эксплуатации и контакта с техническими жидкостями
• Легкий вес - снижает трудозатраты при транспортировке и монтаже
• Продольный разрез - позволяет модифицировать трассу без демонтажа

Ограничения применения

• Не применяется в качестве основной конструкционной трубы для механически защищённых участков - недостаточно жесткая
• Не допускается использование в средах с открытым пламенем или при прямом контакте с источниками тепла выше +90 C
• Не является самозагасающей - запрещено применять там, где требования пожарной безопасности предъявляют класс горючести Г1–Г2
• Не рассчитана на давление воды или газа - только для защиты кабелей
• Не подходит для прокладки в почве без дополнительной защиты - риск повреждения корневой системой или животными

Примеры использования

• Прокладка силового кабеля ВВГнг в штробах стен квартиры перед оштукатуриванием
• Защита Ethernet-кабелей Cat6 внутри бетонной стяжки пола в офисе
• Монтаж сигнализации и видеонаблюдения в технологических каналах промзоны
• Временная прокладка кабелей на стройплощадке при подготовке к капитальному ремонту
• Замена проводки в существующем помещении - труба легко вскрывается и переиспользуется

Практические советы

• Перед укладкой проверьте, чтобы кабель имел наружный диаметр меньше 38,9 мм - иначе не войдет в трубу
• При использовании нескольких труб в одной штробы оставляйте зазор между ними - не менее 10 мм для теплоотвода
• Для длинных трасс (>10 м) используйте протяжку с насадкой - это исключит перегиб кабеля
• При монтаже в бетоне закрепите трубу хомутами до заливки - она может смещаться под давлением раствора
• Не перегибайте трубу ниже минимального радиуса 150 мм - это снижает прочность и может повредить кабель внутри
• Артикул 71750 от DKC (ДКС) хорошо сочетается с другими элементами серии Octopus - фитинги, колена и муфты можно подбирать по каталогу
