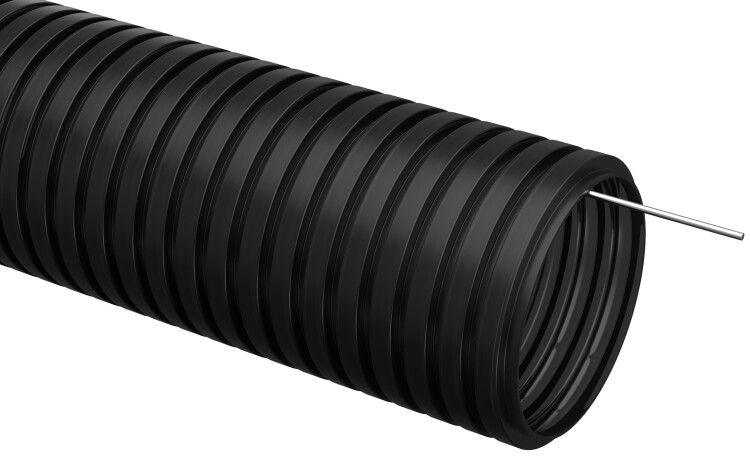

Труба гофрированная ПНД ELASTA 50 мм, 15 м, с зондом IEK (ИЭК) CTG20-50-K02-015-1

Труба гибкая гофрированная ПНД d 50 мм с протяжкой (15 м) черная от бренда IEK (артикул CTG20-50-K02-015-1) предназначена для скрытой прокладки кабелей в штробах, стяжках и других труднодоступных местах. Материал ПНД, высокая гибкость и наличие протяжки делают её удобной для электромонтажных работ в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гибкая гофрированная ПНД d 50 мм с протяжкой (15 м) черная используется для защиты и прокладки электрических кабелей: силовых, слаботочных и информационных. Применяется в условиях, где требуется скрытая укладка - внутри стен, полов, перегородок, за декоративными покрытиями. Подходит для жилых домов, офисов, больниц, школ, производственных цехов и административных зданий. Особенно эффективна при реконструкции и модернизации существующих помещений, когда невозможно использовать жесткие каналы.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 39,6 мм - позволяет пропускать кабели с суммарным сечением до ~12–15 мм2 (при одиночной прокладке)
• Длина бухты: 15 метров - оптимальна для типовых участков прокладки без стыков
• Материал: полиэтилен низкого давления (ПНД) - прочный, химически стойкий, не проводит ток
• Температурный диапазон эксплуатации: от –40 C до +90 C - выдерживает перепады температур в неотапливаемых помещениях и рядом с нагревательными элементами
• Степень защиты IP40 - предотвращает попадание твердых частиц крупнее 1 мм, но не защищает от воды
• Прочность при сжатии: 320 Н - способна выдерживать нагрузку от бетонной стяжки и легких конструкций
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Устойчивость к УФ-излучению: да - можно использовать в частично открытых зонах, например, в коридорах с окнами
• Не содержит галогенов - при возгорании не выделяет токсичных газов
• Распространяет горение: да - материал сам по себе горюч, требует учета при проектировании систем противопожарной защиты
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПНД d 50 мм с протяжкой (15 м) черная совместима со всеми типами кабелей: NYM, VVG, КГ, FTP, UTP, а также многожильными проводами. Протяжка (зонд) уже установлена - достаточно закрепить один конец кабеля к протяжке и потянуть через трубу. Минимальный радиус изгиба - три диаметра трубы (150 мм), что позволяет делать повороты даже в ограниченном пространстве. Для фиксации на поверхности применяются хомуты или специальные крепления, не сдавливающие гофру. При укладке в бетонную стяжку допускается использование без дополнительной защиты, так как ПНД устойчив к щелочам и влаге.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010. Отсутствие галогенов снижает риск образования ядовитых паров при пожаре, что важно для общественных зданий. Однако, поскольку материал распространяет горение, она не может использоваться в качестве основной пожаробезопасной защиты. В местах с повышенными требованиями к огнестойкости (например, эвакуационные пути) необходимо применять дополнительные решения - металлические коробы или огнеупорные трубы.

Преимущества

• Гибкость - легко формируется в нужную форму без инструментов
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость втягивания с помощью шнура или троса
• Устойчивость к УФ - сохраняет целостность при краткосрочном воздействии солнца во время монтажа
• Долгий срок службы - 25 лет при нормальных условиях
• Легкий вес - удобно транспортировать и работать одной рукой
• Хорошая химическая стойкость - не реагирует с растворителями, маслом, щелочами

Ограничения применения

• Не предназначена для наружной прокладки под открытым небом длительное время - хотя устойчива к УФ, но не имеет усиленной защиты от механических ударов и осадков
• Не подходит для прямой укладки в землю - отсутствует защита от коррозии почвы и грызунов
• Не используется в системах с постоянным контактом с водой - степень защиты IP40 не предусматривает влагонепроницаемость
• Не заменяет огнестойкие каналы - при необходимости класса реакции на огонь КМ0 или КМ1 следует выбирать другие материалы
• Запрещено использовать в местах с возможностью механического повреждения (например, в проходах с тяжелой техникой)

Примеры использования

• Прокладка кабелей питания и управления в стяжке пола в квартире перед укладкой плитки
• Скрытая маршрутизация сетевых кабелей в штробах между этажами офисного здания
• Установка сигнализации и видеонаблюдения в детском саду - безопасный материал, не выделяющий токсинов
• Подключение оборудования в цеху - защита от пыли и случайных ударов
• Модернизация старой проводки в историческом здании - возможность проложить новую линию без вскрытия стен

Практические советы

• Перед прокладкой проверьте, чтобы внутренний диаметр трубы (39,6 мм) был достаточен для суммы внешних диаметров всех кабелей - не более 40–45% заполнения канала
• При работе в холодную погоду (< –10 C) согните трубу осторожно - ПНД становится менее эластичным
• Не перегибайте трубу меньше чем на 150 мм - это может вызвать деформацию и затруднить протяжку
• Если протяжка оборвалась - используйте новый зонд или тонкий стальной трос с крючком
• Для длинных трасс (>10 м) с несколькими поворотами - смажьте кабель мыльным раствором для уменьшения трения
• Артикул CTG20-50-K02-015-1 - это продукт серии ELASTA от IEK; при заказе нескольких бухт убедитесь, что все партии имеют одинаковый артикул - цвет и жесткость могут немного различаться
