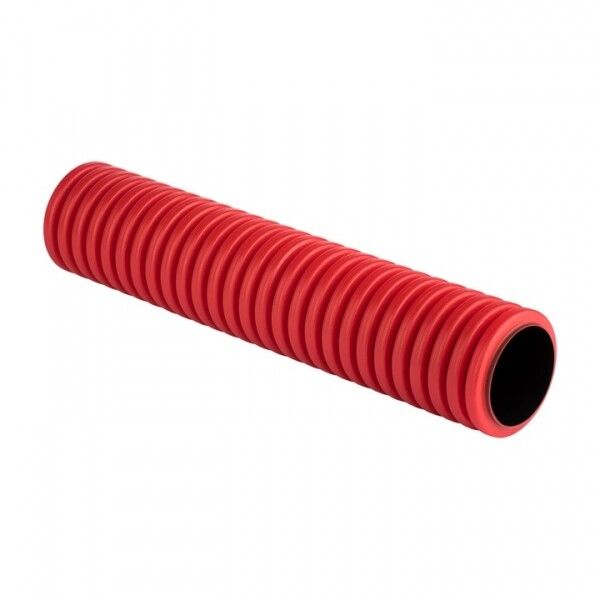

Труба гофрированная двустенная ПНД жесткая d50мм SN16 красн. (уп.6м) PROxima EKF tr2st-50-6m

Труба гофрированная двустенная жесткая поливинилхлоридная диаметр 50 мм класс прочности SN16 красная (упаковка 6 м, 36 м/упаковка) от EKF предназначена для защиты кабелей в условиях повышенных механических нагрузок и агрессивной среды. Эта труба обеспечивает надежную изоляцию проводов в прокладках на улице, в земле и внутри помещений, особенно там, где требуется высокая устойчивость к деформациям.

Назначение и область применения

Труба гофрированная двустенная жесткая поливинилхлоридная диаметр 50 мм класс прочности SN16 красная (упаковка 6 м, 36 м/упаковка) используется для прокладки силовых, информационных и слаботочных кабелей. Подходит для защиты линий видеонаблюдения, СКУД, аварийного освещения, Ethernet, телефонии и других коммуникаций. Применяется в наружных сетях, подземных трассах, в бетонных конструкциях, на промышленных объектах, в парковках, на производственных участках и в местах с риском механических повреждений.

Технические характеристики

• Наружный диаметр: 50 мм
• Внутренний диаметр: 39,6 мм - позволяет легко протянуть кабели до 4–6 штук одновременно
• Материал: полиэтилен (указано в характеристиках; в названии указан PVC - вероятна опечатка, материал действительно PE)
• Класс прочности: SN16 - выдерживает давление до 16 кН/м², что соответствует нагрузкам от проезжающих автомобилей
• Степень защиты: IP55 - защищает от пыли и струй воды под любым углом
• Температурный диапазон: от –55 C до +60 C - работает в суровых климатических условиях
• Цвет: красный - стандартизированная цветовая маркировка для кабельных каналов
• Форма: внешняя поверхность - ребристая (гофра), внутренняя - гладкая для легкой протяжки кабеля
• Длина одной секции: 6 метров
• Общий объем в упаковке: 36 метров (6 шт. по 6 м)
• Наличие протяжки: да - встроенный стальной трос для удобного проведения кабелей

Совместимость и монтаж

Труба гофрированная двустенная жесткая поливинилхлоридная диаметр 50 мм класс прочности SN16 красная (упаковка 6 м, 36 м/упаковка) совместима со всеми фитингами EKF-Plast и PROxima того же диаметра. Монтаж выполняется путем вставки одного элемента в другой - соединение происходит без клея или сварки. Для прямой прокладки используются специальные муфты, переходники и колена. Установка возможна в бетон, песок, щебень, асфальт. Гофра не требует предварительного закрепления - ее можно просто уложить в траншею или в штробу. Благодаря встроенной протяжке, кабель заводится одним движением - не нужен отдельный лассо или тяга.

Безопасность и стандарты

Труба соответствует требованиям к защите от механических повреждений и атмосферных воздействий. Класс прочности SN16 подтверждает соответствие европейскому стандарту EN 13476-2. IP55 гарантирует безопасную работу в сырых и запыленных помещениях. Материал не поддерживает горение и не выделяет токсичных веществ при нормальных температурах эксплуатации.

Преимущества

• Высокая жесткость благодаря двухслойной структуре - не сплющивается под весом грунта или техники
• Гладкий внутренний канал снижает трение при протяжке кабелей
• Встроенная протяжка экономит время монтажа и исключает необходимость дополнительных инструментов
• Устойчивость к перепадам температур - не хрупнет зимой и не теряет форму летом
• Красный цвет - визуально отличается от других труб, упрощает идентификацию в комплексных системах

Ограничения применения

• Не предназначен для прокладки в открытых воздушных линиях - не рассчитана на постоянное UV-облучение
• Не рекомендуется использовать в контакте с растворителями, маслами и агрессивными химикатами - материал не устойчив к органическим жидкостям
• Запрещено применять при температурах выше +60 C - возможно деформирование стенок
• Не следует использовать как замену металлической трубы в местах с высоким риском ударных нагрузок (например, под железнодорожными путями)

Примеры использования

• Подземная прокладка кабелей от распределительного щита к светильникам во дворе
• Защита кабелей СКУД между корпусами здания через дорожное покрытие
• Прокладка видео- и ethernet-кабелей в цеху с частыми перемещениями оборудования
• Монтаж слаботочных линий в многоэтажном офисе - внутри бетонных плит или под напольным покрытием

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 39,6 мм был достаточен для суммарного сечения всех кабелей - не перегружайте трубу
• При прокладке в земле используйте песчаную подушку под трубой и засыпку сверху - это продлит срок службы
• Если требуется изгиб - нагрейте место сгиба тепловым феном до мягкости, но не более чем на 1–2 минуты
• При использовании нескольких труб в одном канале - соблюдайте минимальный радиус изгиба (не менее 8×D = 400 мм)
• Упаковка содержит 36 метров - планируйте маршруты так, чтобы минимизировать стыки и отходы
