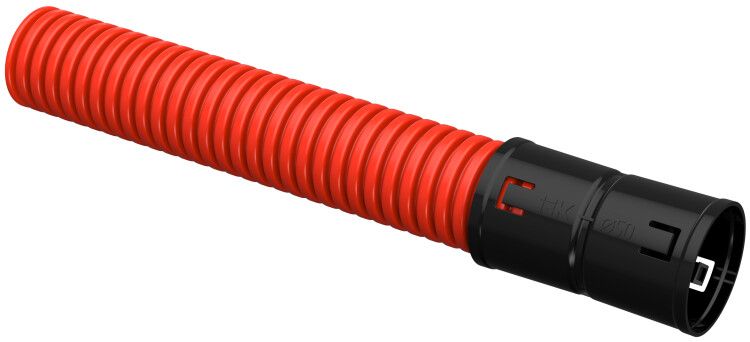

Труба гофрированная двустенная ПНД гибкая d50мм красн. (уп.100м) IEK CTG12-050-K04-100-R

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) d=50мм красная (100м) от IEK (ИЭК) - это прочная и эластичная защитная оболочка для кабелей, предназначенная для прокладки в земле, на улице и в других сложных условиях. Артикул ctg12-050-k04-100-r обеспечивает надёжную изоляцию проводов от внешних воздействий, сохраняя гибкость и долговечность.

Назначение и область применения

Труба гофрированная двустенная ПНД используется для защиты кабелей от механических повреждений, влаги, химических веществ и перепадов температур. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных линий. Часто применяется в:

• Подземной прокладке коммуникаций при строительстве зданий и дорожных сооружений;
• Аэропортах, железнодорожных узлах и транспортной инфраструктуре;
• Жилищно-коммунальном хозяйстве - для вывода кабелей от домов к распределительным щитам;
• Объектах энергоснабжения и связях - где требуется высокая устойчивость к нагрузкам и длительный срок службы.

Технические характеристики

• Наружный диаметр: 50 мм - позволяет легко помещать кабели сечением до 32 мм внутри;
• Внутренний диаметр: 32 мм - оптимальный проход для одновременной прокладки нескольких кабелей;
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, УФ-излучению и большинству химикатов;
• Кольцевая жесткость: 450 Н (соответствует классу SN8) - выдерживает давление грунта и легкий транспорт;
• Длина: 100 метров - одна бухта снижает количество стыков при монтаже;
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровых климатических условиях;
• Срок службы: до 50 лет - материал не теряет свойств даже при постоянной нагрузке;
• Форма: внешняя поверхность - ребристая (гофра), внутренняя - гладкая - снижает трение при протяжке кабеля;
• Наличие протяжки: да - встроенный стальной трос облегчает затяжку кабелей без дополнительных инструментов;
• Цвет: красный - стандартизированная цветовая маркировка для быстрого распознавания кабельных трасс.

Совместимость и монтаж

Труба гофрированная двустенная ПНД совместима с любыми типами кабелей: силовые, медные и оптоволоконные, контрольные и сигнальные. Монтаж возможен вручную или с использованием специальных устройств для протяжки. Благодаря эластичному исполнению труба легко гнётся вокруг препятствий без потери герметичности. Для соединения участков используются фитинги и муфты того же типа - рекомендуется применять комплектующие от IEK (ИЭК) серии ELASTA.

Установка выполняется в траншее глубиной не менее 0,7–1 м. Перед закладкой проверьте целостность трубы и наличие протяжки. Не допускайте резких изгибов радиусом меньше 10×D (менее 500 мм).

Безопасность и стандарты

Труба соответствует требованиям ГОСТ 18599-2001 и EN 61386-24. Кольцевая жесткость 450 Н гарантирует безопасную работу под нагрузкой. Материал ПНД не содержит свинца и фталатов, безопасен для экологии и человека. Сертифицирована для использования в системах с напряжением до 1000 В переменного тока.

Преимущества

• Высокая ударопрочность благодаря двухслойной структуре - внешние гофры гасят нагрузки, внутренняя гладкая стенка защищает кабель;
• Легкий вес - удобно перевозить и монтировать, особенно на больших объектах;
• Гибкость - можно прокладывать в ограниченных пространствах и с поворотами;
• Встроенная протяжка - экономит время при укладке кабелей;
• Долговечность - не требует замены в течение всего срока эксплуатации объекта;
• Цветовая маркировка - красный цвет помогает отличить эту трубу от других видов коммуникаций на площадке.

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем или высокотемпературными источниками - ПНД плавится при +120 C;
• Не следует использовать в местах с постоянным движением тяжёлой техники без дополнительной защиты (например, бетонной оболочки);
• При температурах ниже –55 C материал становится более хрупким - осторожно обращайтесь при зимней прокладке;
• Не рекомендуется для прокладки в воде без дополнительной герметизации - хотя ПНД водонепроницаем, стыки между секциями могут пропускать влагу.

Примеры использования

• Прокладка кабеля от трансформаторной будки к многоквартирному дому через песчаный грунт;
• Закладка сети видеонаблюдения вдоль автодороги с частыми перепадами уровня почвы;
• Устройство кабельного канала в аэропорте под взлётно-посадочной полосой;
• Монтаж линий связи в промышленном цеху с повышенной влажностью и риском механических ударов.

Практические советы

• Перед монтажом размотайте трубу полностью - она должна лежать свободно, чтобы не возникло сплющивания или перегиба;
• При необходимости резки используйте ножницы по металлу или болгарку с диском для пластика - срез должен быть ровным;
• Учитывайте посадочный диаметр 50 мм - выбирайте фитинги и переходники именно этого размера;
• Для длинных трасс (>50 м) используйте смазку на основе силикона для облегчения протяжки кабеля;
• Проверяйте наличие протяжки перед покупкой - в некоторых партиях её может не быть, хотя в этом артикуле она есть;
• Храните бухты в сухом месте, избегая прямого солнечного света - даже ПНД со временем стареет под УФ.
