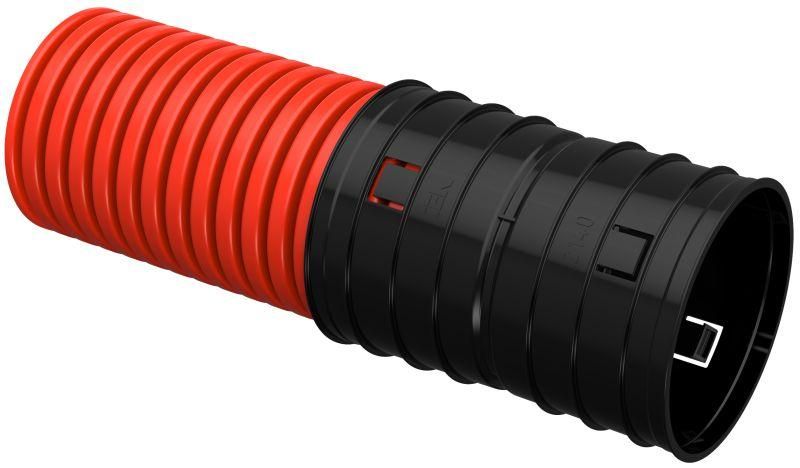

Труба гофрированная двустенная ПНД гибкая d140мм красн. (уп.50м) IEK CTG12-140-K04-050-R

Труба гофрированная двустенная ПНД IEK (ИЭК) артикул ctg12-140-k04-050-r предназначена для защиты кабельных линий в условиях повышенных механических нагрузок и агрессивной среды. Эта труба сочетает прочность, эластичность и долговечность — идеально подходит для подземной прокладки в электромонтажных работах.

Назначение и область применения

Труба гофрированная двустенная ПНД используется для защиты силовых, информационных, сигнальных и телекоммуникационных кабелей от внешних повреждений — ударов, сдавливания, перегибов, влаги и химических воздействий. Подходит для прокладки в земле, в каналах, штробах, коллекторах, на открытых участках трасс. Часто применяется в строительстве дорог, аэропортов, ЖКХ, объектах энергетики и связи.

Технические характеристики

• Наружный диаметр: 140 мм
• Внутренний диаметр: 118 мм — обеспечивает свободную прокладку кабелей большего сечения
• Материал: полиэтилен низкого давления (ПНД) — устойчив к коррозии, химикатам и перепадам температур
• Длина бухты: 50 метров — удобна для крупных трасс без стыков
• Кольцевая жесткость: 6,0 кПа (эквивалентно классу SN4) — выдерживает нагрузки от грунта и дорожного покрытия
• Степень сжатия: 450 Н — способна сохранить форму под давлением до 45 кг на точку контакта
• Диапазон рабочих температур: от –55 °C до +60 °C — работает даже в суровых климатических условиях
• Степень защиты IP40: защищает от твердых частиц больше 1 мм, но не от воды — не предназначена для постоянного контакта с жидкостью
• Форма: внешняя поверхность — ребристая (гофра), внутренняя — гладкая — снижает трение при затяжке кабеля
• Цвет: красный — стандартизированная цветовая маркировка для электромонтажных систем
• Срок службы: до 50 лет — материал не теряет свойств под длительной нагрузкой
• Исполнение: эластичное — легко изгибается без нагрева, адаптируется к контурам трассы
• Наличие протяжки: да — встроенный стальной трос позволяет легко протянуть кабели через всю трубу
• Пожаробезопасность: распространяет горение — не рекомендуется использовать в местах с высокой пожарной опасностью без дополнительной защиты

Совместимость и монтаж

Труба совместима со всеми типами кабелей: силовые (АВБбШв, ВВГнг), слаботочные (UTP, коаксиальные), оптоволоконные. Для монтажа используются фитинги и переходники IEK серии ELASTA. Установка возможна вручную — благодаря эластичности и наличию протяжки не требуется специальное оборудование. Кабель протягивается через трубу с помощью встроенного стального троса. Соединения выполняются с помощью муфт или герметичных переходников при необходимости.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50571.5.52 и нормам для электромонтажных систем. Относится к категории изделий с ограниченной пожарной безопасностью — не самозатухающая. Не допускается применение внутри помещений с высокими требованиями к пожарной безопасности (например, в лифтовых шахтах, кабельных этажах без противопожарных экранов). Рекомендуется использовать в соответствии с проектными решениями и нормами ПУЭ.

Преимущества

• Высокая механическая прочность при малом весе — легче металлических аналогов
• Эластичность — можно прокладывать по сложным маршрутам без изломов
• Встроенная протяжка — экономит время при монтаже кабелей
• Устойчивость к коррозии и химическим веществам — не требует антикоррозийной обработки
• Долгий срок службы — снижает затраты на замену и обслуживание
• Красный цвет — визуальная идентификация как электромонтажной системы

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высокой температуры (>60 °C)
• Не обеспечивает защиту от воды — нельзя использовать в сырых помещениях, канализационных коллекторах или подводных трассах без дополнительной герметизации
• Подвержен возгоранию — запрещено применять в местах с риском пожара без огнеупорных кожухов или в кабельных каналах с противопожарной изоляцией
• Не рекомендуется для установки в местах с постоянным движением тяжелой техники без бетонной или песчаной подушки

Примеры использования

• Прокладка силового кабеля от распределительного щита к подъездному счетчику под асфальтом
• Защита кабелей связи между корпусами на территории предприятия
• Монтаж кабелей управления на автостоянках и парковках
• Прокладка сетей освещения вдоль автомобильных дорог
• Обустройство кабельных трасс в новых жилых комплексах при подземной прокладке

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен быть минимум на 20–30% больше суммарного диаметра всех протягиваемых кабелей
• При использовании нескольких труб в одной траншее соблюдайте минимальный интервал между ними — чтобы избежать взаимного давления
• На участках с высокой нагрузкой (проезд автомобилей) закладывайте трубу в песчаную подушку толщиной 15–20 см
• Не используйте острые инструменты для резки — режьте ножницами по пластиковому профилю или болгаркой с диском для пластика
• При работе в холодную погоду (<–15 °C) согрейте трубу перед изгибом — ПНД становится более хрупким при низких температурах
• Для ответвлений используйте фитинги серии ELASTA — они обеспечивают герметичность и надежное крепление
