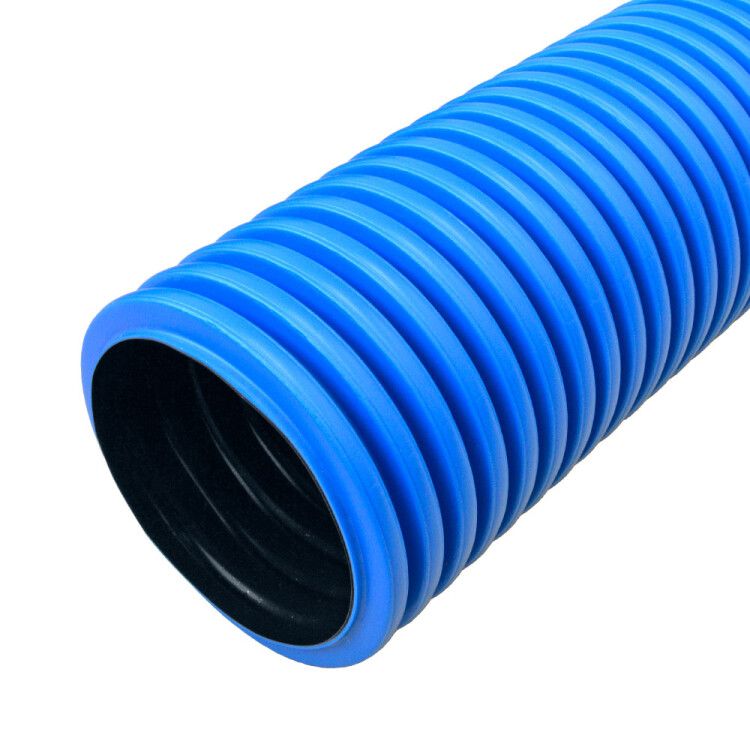

Труба гофрированная двустенная ПНД жесткая тип 750 (SN19) синяя д90 5,7м (34,2м/уп) (с муфтой, без колец) | PR15.0125 Промрукав Строитель

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) жесткая тип 750 (SN19) синяя d90 мм, длина 5.7 м от Промрукав предназначена для защиты кабелей и проводов в сложных условиях - от механических ударов, влаги и химического воздействия. Эта труба используется при закладке в бетон, прокладке в грунт и других агрессивных средах.

Назначение и область применения

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) жесткая тип 750 (SN19) синяя d90 мм, длина 5.7 м применяется для защиты силовых и контрольных кабелей в местах, где есть риск повреждения механическими нагрузками или воздействием внешней среды. Подходит для:

• закладки в фундаменты, плиты перекрытия и другие бетонные конструкции;
• прокладки подземных трасс - например, между зданиями или внутри дорог;
• монтажа в помещениях с повышенной влажностью или агрессивными веществами;
• защиты кабельных линий на объектах промышленного назначения - заводы, АЭС, насосные станции.

Технические характеристики

• Наружный диаметр: 90 мм
• Внутренний диаметр: 75,2 мм - позволяет протянуть кабели до 8–10 штук в зависимости от сечения
• Материал: полиэтилен низкого давления (ПНД) - устойчив к старению, УФ-лучам и большинству химикатов
• Тип исполнения: жесткая - сохраняет форму после установки, не сплющивается под весом грунта или бетона
• Структура: двустенная ребристая - внешняя стенка обеспечивает прочность, внутренняя - снижает трение при протяжке кабеля
• Цвет: синий - стандартизированная расцветка для удобства идентификации коммуникаций
• Длина: 5,7 метра - оптимальна для транспортировки и быстрого монтажа без лишних соединений
• Класс жесткости: SN19 - выдерживает статические нагрузки до 19 кН/м², что соответствует требованиям для глубоких закладок

Совместимость и монтаж

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) жесткая тип 750 (SN19) синяя d90 мм, длина 5.7 м совместима с любыми стандартными кабелями и проводами, имеющими наружный диаметр до 74 мм. Для протяжки рекомендованы специальные канаты или тросы с крюком. Монтаж выполняют следующим образом:

• при закладке в бетон - трубу укладывают заранее перед заливкой; важно исключить её деформацию при уплотнении раствора;
• при прокладке в грунт - требуется подготовка траншеи с песчаной подушкой, чтобы избежать точечных нагрузок;
• соединения между секциями допускаются через муфты или герметичные переходники - сама труба не имеет резьбового соединения;
• не требует сварки или клеевых составов - сборка осуществляется методом вставки.

Преимущества

• Высокая механическая прочность благодаря двухслойной структуре и классу жесткости SN19
• Устойчивость к коррозии, щелочам, кислотам и соляным растворам - не нуждается в антикоррозийном покрытии
• Долгий срок службы - более 50 лет даже при постоянной нагрузке и температурных циклах
• Легкий вес - легко транспортировать и перемещать на площадке
• Гладкая внутренняя поверхность - снижает усилие при затяжке кабеля, предотвращает повреждение изоляции
• Синий цвет - отличается от других труб, ускоряет поиск и диагностику в существующих системах

Ограничения применения

• Не предназначен для открытых участков с длительным прямым солнечным светом - хотя ПНД устойчив к УФ, длительное воздействие может вызвать поверхностное старение
• Не рассчитана на работу при температурах выше +60 C - возможна потеря формы при нагреве
• Запрещено использовать в качестве несущего элемента - она не заменяет металлические каналы при необходимости воспринимать значительную вертикальную нагрузку
• Не следует применять там, где ожидаются ударные нагрузки выше 19 кН/м² - например, под автомобильными магистралями с частым движением транспорта

Примеры использования

• Подключение освещения к забору - кабель проходит через трубу, залитую в бетонное основание столба
• Прокладка сети управления кондиционерами между этажами - труба уложена в штробы и заделана в стену
• Автомобильный сервис - защита кабелей питания подъемников от масла, грязи и механических контактов
• Агропромышленные комплексы - прокладка кабелей в сырых теплицах или рядом с мойками оборудования

Практические советы

• Перед монтажом проверьте внутренний диаметр - он составляет 75,2 мм, поэтому выбирайте кабели с учетом этого значения и запаса на изгиб
• При работе в холодную погоду (< −10 C) согрейте трубу руками - материал становится менее эластичным, и можно получить микротрещины при изгибе
• Не используйте острые инструменты для резки - лучше применять ножницы по пластиковому трубопрокату или пилу с мелким зубом
• При длинных маршрутах (> 20 м) планируйте точки доступа - так будет легче менять кабель в будущем
• Обратите внимание на сертификат качества - продукция от Промрукав соответствует ГОСТ 18599-2001 и имеет документальное подтверждение прочностных показателей
