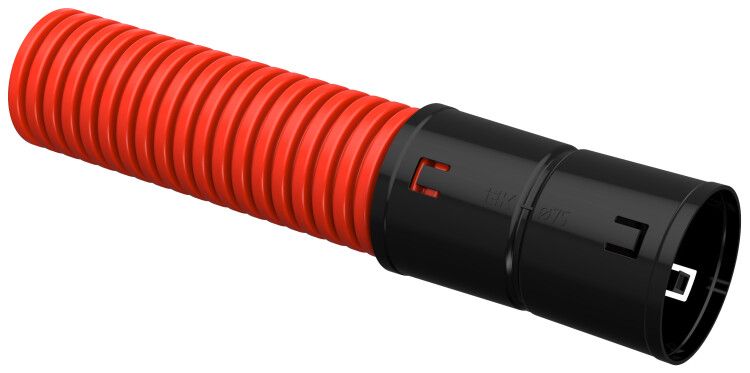

Труба гофрированная двустенная ПНД гибкая d75мм с муфтой красн. (уп.50м) IEK CTG12-075-K04-050-R

Труба гофрированная двустенная полиэтиленовая низкого давления диаметр 75 мм красная с муфтой (упаковка 50 м) от IEK предназначена для защиты кабелей в условиях повышенной механической нагрузки и перепадов температур. Благодаря эластичной структуре и встроенной протяжке, труба упрощает прокладку проводов в труднодоступных зонах, особенно в подземных и наружных сетях.

Назначение и область применения

Труба гофрированная двустенная полиэтиленовая низкого давления диаметр 75 мм красная с муфтой (упаковка 50 м) используется для защиты кабелей от внешних повреждений: ударов, сдавливания, вибраций и химического воздействия. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных линий. Часто применяется в:

• Подземной прокладке кабелей при строительстве дорог, аэропортов и объектов ЖКХ;
• Электроустановках в зданиях, где требуется скрытая прокладка;
• Наружных сетях электроснабжения и связи;
• Объектах с высокой влажностью или риском попадания мелкого мусора.

Технические характеристики

• Наружный диаметр: 75 мм
• Внутренний диаметр: 62,5 мм - позволяет пропускать кабели сечением до 35–50 мм2 в зависимости от числа жил и изоляции;
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, влаге и большинству химикатов;
• Тип: двустенная - внутренняя гладкая поверхность снижает трение при протяжке, наружная ребристая обеспечивает прочность;
• Длина бухты: 50 м - удобна для крупных участков прокладки без стыков;
• Гибкость: эластичная - легко изгибается радиусом до 8×D (до 600 мм);
• Степень защиты IP40: защищает от твердых частиц больше 1 мм, но не от воды - не подходит для постоянного контакта с жидкостью;
• Нагрузка на сжатие: 450 Н - выдерживает давление от грунта, песка, легких конструкций;
• Диапазон температур: от –45 C до +65 C - работает в суровом климате, включая северные регионы;
• Срок службы: до 50 лет при правильной установке;
• Цвет: красный - стандартизирован для визуального отличия от других систем;
• Наличие протяжки: да - стальная или пластиковая нить внутри трубы упрощает затяжку кабеля;
• Номинальная кольцевая жесткость: 9,3 кПа - соответствует требованиям для подземной прокладки в мягких грунтах.

Совместимость и монтаж

Труба совместима со всеми типами кабелей: ВВГ, NYM, КГ, UTP, коаксиальные и оптоволоконные линии. Муфта в комплекте позволяет соединять секции без дополнительных фитингов - достаточно вставить одну трубу в другую на глубину 30–40 мм. Для надежного соединения рекомендуется использовать клей для ПНД или термоусадочные рукава при необходимости герметизации.

При монтаже важно соблюдать минимальный радиус изгиба - не менее 600 мм. Укладывать трубу следует на подготовленную подушку из песка или мелкого щебня, чтобы избежать точечных нагрузок. Протяжка позволяет вводить кабель после укладки трубы - это экономит время при сложных маршрутах.

Безопасность и стандарты

Труба соответствует ГОСТ Р 50571.5.52 и имеет сертификат соответствия. Однако она не является самозатухающей - согласно данным, материал «распространяет горение». Это значит, что её нельзя применять в местах с высоким пожарным риском: внутри помещений с открытой проводкой, в шахтах лифтов, вблизи печей и нагревательных элементов. Для таких задач требуются трубки с классом горючести не выше B1-B2.

Преимущества

• Высокая устойчивость к деформациям благодаря двустенной структуре;
• Удобство монтажа за счет гибкости и наличия протяжки - не нужен специальный инструмент;
• Долгий срок службы - не требует замены при нормальных условиях эксплуатации;
• Легкий вес - снижает нагрузку на крепления и ускоряет транспортировку;
• Красный цвет - упрощает идентификацию в комплексе инженерных сетей.

Ограничения применения

• Не допускается использование в помещениях с открытыми источниками огня или при наличии риска возгорания - материал горюч;
• IP40 не обеспечивает защиту от влаги - не подходит для прямого контакта с водой, например, в канализационных колодцах или сырых подвалах без дополнительной изоляции;
• Не предназначен для прокладки под автомобильными дорогами с интенсивным движением - возможна деформация от тяжелых нагрузок;
• Не рекомендуется для прокладки в местах с частыми перегибами или резкими изломами - это может повредить внутреннюю стенку и протяжку.

Примеры использования

• Прокладка кабеля ВВГнг от распределительного щита к домашней электростанции под дорожным покрытием;
• Закладка телефонных и интернет-кабелей между этажами многоквартирного дома через каналы в полу;
• Защита силового кабеля от трансформаторной подстанции до освещения парковой зоны;
• Монтаж сигнальных линий на автостоянке с подземной прокладкой под плиткой.

Практические советы

• Перед прокладкой проверьте целостность протяжки - если она порвана, используйте новую нить или ленту-тягу;
• При соединении двух бухт с помощью муфты - заполните стык силиконовой смазкой для лучшего скольжения кабеля;
• При работе в холодную погоду (< –20 C) согрейте трубу перед изгибом - ПНД становится хрупким;
• Для прокладки нескольких кабелей - рассчитывайте суммарный диаметр: он не должен превышать 40% от внутреннего сечения трубы (не более ~50 мм2 общего сечения);
• Артикул ctg12-075-k04-050-r - единственный в линейке ELASTA с этим сочетанием диаметра, цвета и длины - выбирайте именно его для масштабных проектов.
